1985 Yamaha Phazer (PZ480J) Shroud - Windshield Diagram

← All diagrams

Find the part on the Shroud - Windshield diagram for your 1985 Yamaha Phazer (PZ480J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

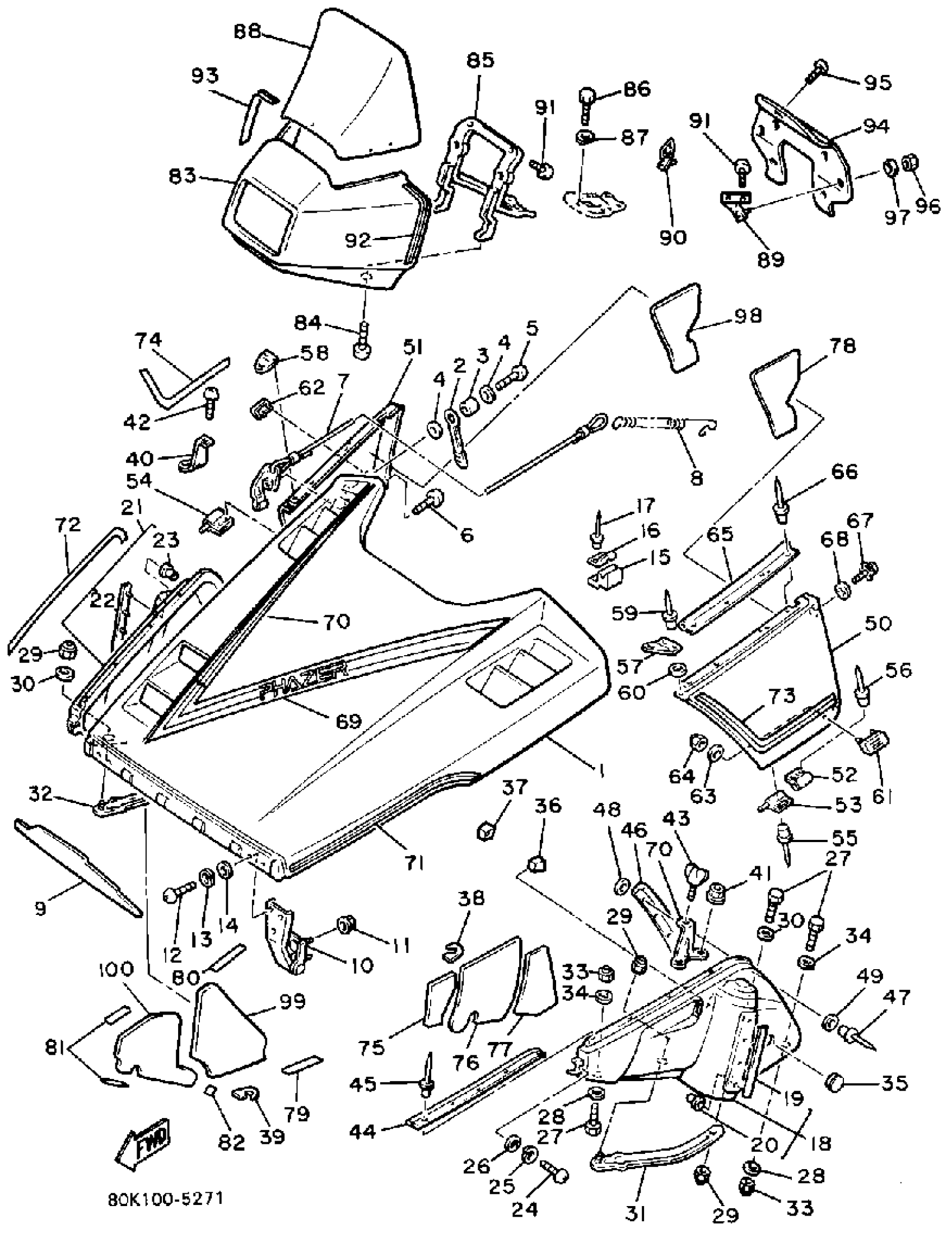

1985 Yamaha Phazer (PZ480J) Shroud - Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

80L-W7714-00-00

1
Out of stock

2

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

3

COLLAR (420)

90387-06241-00

1

$6.18

In stock

4

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

5

SCREW, BINDING

98907-06025-00

1

$6.18

In stock

6

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

7

STOPPER, SHROUD

80L-77118-01-00

1
Out of stock

8

CLAMP, ROD

80L-77159-00-00

1
Out of stock

9

DAMPER, NOISE 16

80L-77276-00-00

1
Out of stock

10

HINGE ASSEMBLY

87F-77140-00-00

1
Out of stock

11

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

12

SCREW, PAN HEAD

90157-05M19-00

1

$3.62

In stock

13

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

14

WASHER, PLAIN LARGE

92907-05200-00

1
Out of stock

15

STOPPER

8V0-77188-00-00

1
Out of stock

16

WASHER, SPECIAL

8V0-77116-01-00

—

$6.95

In stock

17

RIVET, BLIND

90267-40029-00

—

$6.68

In stock

18

HOOD 1 (L.H)

8X9-21982-00-00

1
Out of stock

19

. EMBLEM 1

8X9-77141-00-00

1
Out of stock

20

NUT, SPRING (1L9)

90183-04012-00

—
Out of stock

21

HOOD 2 (R.H)

8X9-21983-00-00

1
Out of stock

22

. EMBLEM 1

8X9-77141-00-00

1
Out of stock

23

NUT, SPRING (1L9)

90183-04012-00

—
Out of stock

24

SCREW, PAN

98517-05012-00

—

$3.91

In stock

25

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

26

WASHER, PLAIN LARGE

92907-05200-00

1
Out of stock

27

BOLT, HEXAGON

97017-06016-00

—

$6.18

In stock

28

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

29

NUT, NYLON

95707-06300-00

—

$3.20

In stock

30

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

31

GUARD, SUB FRAMEFRAME FR 1

8V0-21995-01-00

1
Out of stock

32

GUARD, SUB FRAMEFRAME FR 2

8V0-21996-01-00

1
Out of stock

33

NUT, NYLON

95707-06300-00

—

$3.20

In stock

34

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

35

GROMMET

90480-40382-00

1
Out of stock

36

GROMMET 1

80L-77431-00-00

1
Out of stock

37

GROMMET 2

80L-77432-00-00

1
Out of stock

38

TAPE 1

80L-7717E-00-00

1
Out of stock

39

TAPE 2

80L-7717F-00-00

1
Out of stock

40

BRACKET 3

8V0-2196F-00-00

1
Out of stock

41

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

42

SCREW, BIND (705)

98980-06016-00

—
Out of stock

43

BOLT, WING

90122-06015-00

1
Out of stock

44

BUSH, RUBBER 1

8V0-77515-01-00

1
Out of stock

45

RIVET(81E)

90269-05055-00

—

$7.02

In stock

46

TRIM 1

8V0-2196T-00-00

1
Out of stock

47

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

48

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

49

WASHER, PLATE (8M6)

90201-047A2-00

—
Out of stock

50

HOOD 3

80L-2197H-00-00

1
Out of stock

51

HOOD 4

80L-2198H-00-00

1
Out of stock

52

BRACKET, 1

8V0-2194X-00-00

1
Out of stock

53

BRACKET 2

88R-2195X-00-00

1
Out of stock

54

BRACKET 2

88R-2195X-00-00

1
Out of stock

55

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

56

RIVET, BLIND (8J5)

90267-48057-00

—
Out of stock

57

PROTECTOR 3

8V0-77553-00-00

1
Out of stock

58

PROTECTOR 4

8V0-77554-00-00

1
Out of stock

59

RIVET, BLIND (8H4)

90267-48053-00

—

$2.31

In stock

60

WASHER, PLATE

90201-04027-00

—
Out of stock

61

PROTECTOR 1

8V0-77551-00-00

1
Out of stock

62

PROTECTOR 2

8V0-77552-00-00

1
Out of stock

63

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

64

NUT, NYLON

95707-05300-00

—

$2.74

In stock

65

BUSH, RUBBER 2

8V0-77516-01-00

1
Out of stock

66

RIVET(81E)

90269-05055-00

—

$7.02

In stock

67

HOLDER, LATCH

8V0-77175-00-00

—

$15.43

In stock

68

PLATE

4U5-2176E-00-00

—
Out of stock

69

STRIPE 1

80L-77281-00-00

1
Out of stock

70

STRIPE 2

80L-77282-00-00

1
Out of stock

71

ORNAMENT 1

80L-77163-01-00

1
Out of stock

72

ORNAMENT 2

80L-77164-01-00

1
Out of stock

73

STRIPE 5

80L-77285-01-00

1
Out of stock

74

STRIPE 6

80L-77286-01-00

1
Out of stock

75

DAMPER, NOISE 12

8V0-77272-00-00

1
Out of stock

76

DAMPER, NOISE 13

8V0-77273-00-00

1
Out of stock

77

DAMPER, NOISE 14

8V0-77274-00-00

1
Out of stock

78

DAMPER, NOISE 15

8V0-77275-00-00

1
Out of stock

79

TAPE 1

8V0-7717E-01-00

—

$2.95

In stock

80

TAPE 1

8V0-7717F-01-00

1
Out of stock

81

TAPE 3

8V0-7717G-00-00

—

$3.82

In stock

82

TAPE 3

82M-7717G-01-00

—
Out of stock

83

FAIRING

80L-77231-01-00

1
Out of stock

84

SCREW, BIND(1JK)

98980-06010-00

—
Out of stock

85

STAY, FAIRING

8V0-77241-00-00

1
Out of stock

86

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

87

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

88

WINDSHIELD

8BH-77210-00-XX

1
Out of stock

89

WASHER 1

8X9-77218-00-00

1
Out of stock

90

WASHER 2

8X9-77219-00-00

1
Out of stock

91

SCREW, PAN HEAD

98502-05006-00

—
Out of stock

92

STRIPE 9

80L-77289-00-00

1
Out of stock

93

STRIPE 10

80L-77291-00-00

1
Out of stock

94

COVER, HEADLIGHT

8X9-77251-00-00

1
Out of stock

95

SCREW, BINDING (8J0)

90154-05005-00

—
Out of stock

96

NUT, CAP

95307-05800-00

—

$5.62

In stock

97

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

98

LINING,SHROUD 6

8V0-77266-01-00

1
Out of stock

99

LINING, SHROUD 1

80L-77261-00-00

1
Out of stock

100

LINING, SHROUD 3

8V0-77263-00-00

1
Out of stock
