1984 Yamaha Phazer (PZ480H) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1984 Yamaha Phazer (PZ480H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

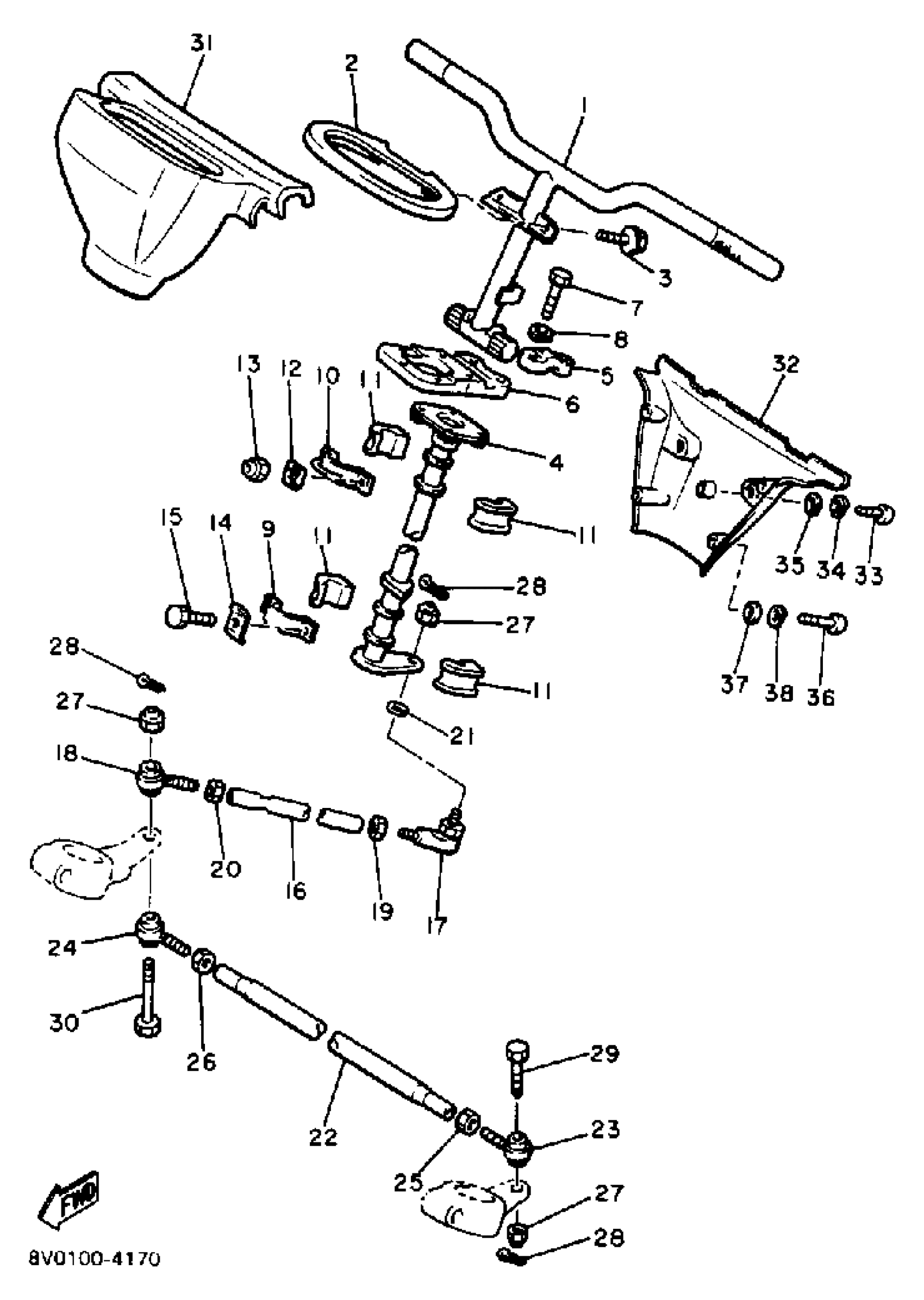

1984 Yamaha Phazer (PZ480H) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

88H-23811-00-00

1
Out of stock

2

BRACKET 10

8V0-23878-00-00

—
Out of stock

3

BOLT, FLANGE

95812-06010-00

1

$2.75

In stock

4

COLUMN, STEERING 2

8V0-23813-00-00

1
Out of stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

HOLDER, HANDLE UPPER

8V0-23814-01-00

1
Out of stock

7

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

10

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

11

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

12

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

13

NUT, NYLON

95717-08300-00

1

$2.57

In stock

14

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

15

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

16

ROD, TIE

89A-23831-00-00

—

$23.60

In stock

17

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

18

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

19

NUT (682)

95380-10700-00

1

$5.78

In stock

20

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

21

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

22

ROD, TIE

8V0-23831-01-00

1
Out of stock

23

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

24

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

25

NUT (682)

95380-10700-00

1

$5.78

In stock

26

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

27

NUT, NYLON

95707-10300-00

—

$6.68

In stock

28

PIN, COTTER

91490-20025-00

—

$1.31

In stock

29

BOLT, WITH HOLE

90102-10031-00

—

$15.65

In stock

30

BOLT

90109-10767-00

1
Out of stock

31

PAD, STEERING

8V0-23815-00-00

1
Out of stock

32

PAD, STEERING

8V0-23817-00-00

1
Out of stock

33

SCREW, PAN HEAD(3LA)

98517-05010-00

—

$3.52

In stock

34

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

35

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

36

SCREW, PAN HEAD

98517-05030-00

—

$7.92

In stock

37

WASHER(1RW)

92907-05600-00

—
Out of stock

38

WASHER(3SX)

92907-05100-00

—

$6.18

In stock
