1985 Yamaha Phazer E (Elec Start (PZ480EJ) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1985 Yamaha Phazer E (Elec Start (PZ480EJ), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

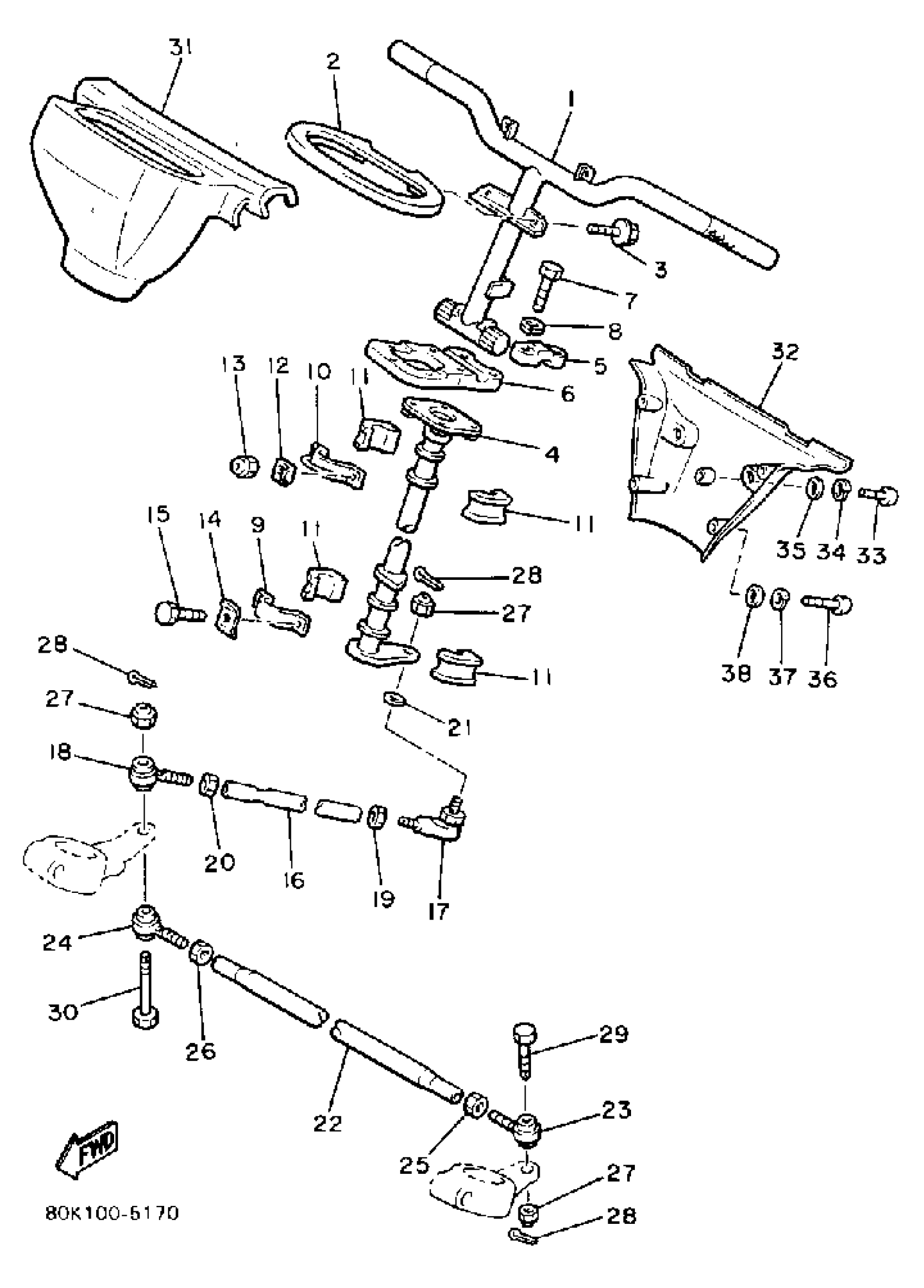

1985 Yamaha Phazer E (Elec Start (PZ480EJ) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

88H-23811-00-00

1
Out of stock

2

BRACKET 10

8V0-23878-00-00

—
Out of stock

3

BOLT, FLANGE

95812-06010-00

1

$2.75

In stock

4

COLUMN, STEERING 2

8V0-23813-00-00

1
Out of stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

HOLDER, HANDLE UPPER

8V0-23814-01-00

1
Out of stock

7

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

10

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

11

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

12

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

13

NUT, NYLON

95717-08300-00

1

$2.57

In stock

14

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

15

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

16

ROD, TIE

89A-23831-00-00

—

$23.60

In stock

17

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

18

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

19

NUT (682)

95380-10700-00

1

$5.78

In stock

20

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

21

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

22

ROD, TIE

8V0-23831-01-00

1
Out of stock

23

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

24

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

25

NUT (682)

95380-10700-00

1

$5.78

In stock

26

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

27

NUT, NYLON

95707-10300-00

—

$6.68

In stock

28

PIN, COTTER

91490-20025-00

—

$1.31

In stock

29

BOLT, WITH HOLE

90102-10031-00

—

$15.65

In stock

30

BOLT

90109-10767-00

1
Out of stock

31

PAD, STEERING

8X9-23815-00-00

1
Out of stock

32

PAD,STEERING

80L-23817-02-00

1
Out of stock

33

SCREW, PAN HEAD(3LA)

98517-05010-00

—

$3.52

In stock

34

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

35

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

36

SCREW, PAN HEAD

98517-05030-00

—

$7.92

In stock

37

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

38

WASHER(1RW)

92907-05600-00

—
Out of stock
