1997 Yamaha Phazer SS (PZ480A) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 1997 Yamaha Phazer SS (PZ480A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

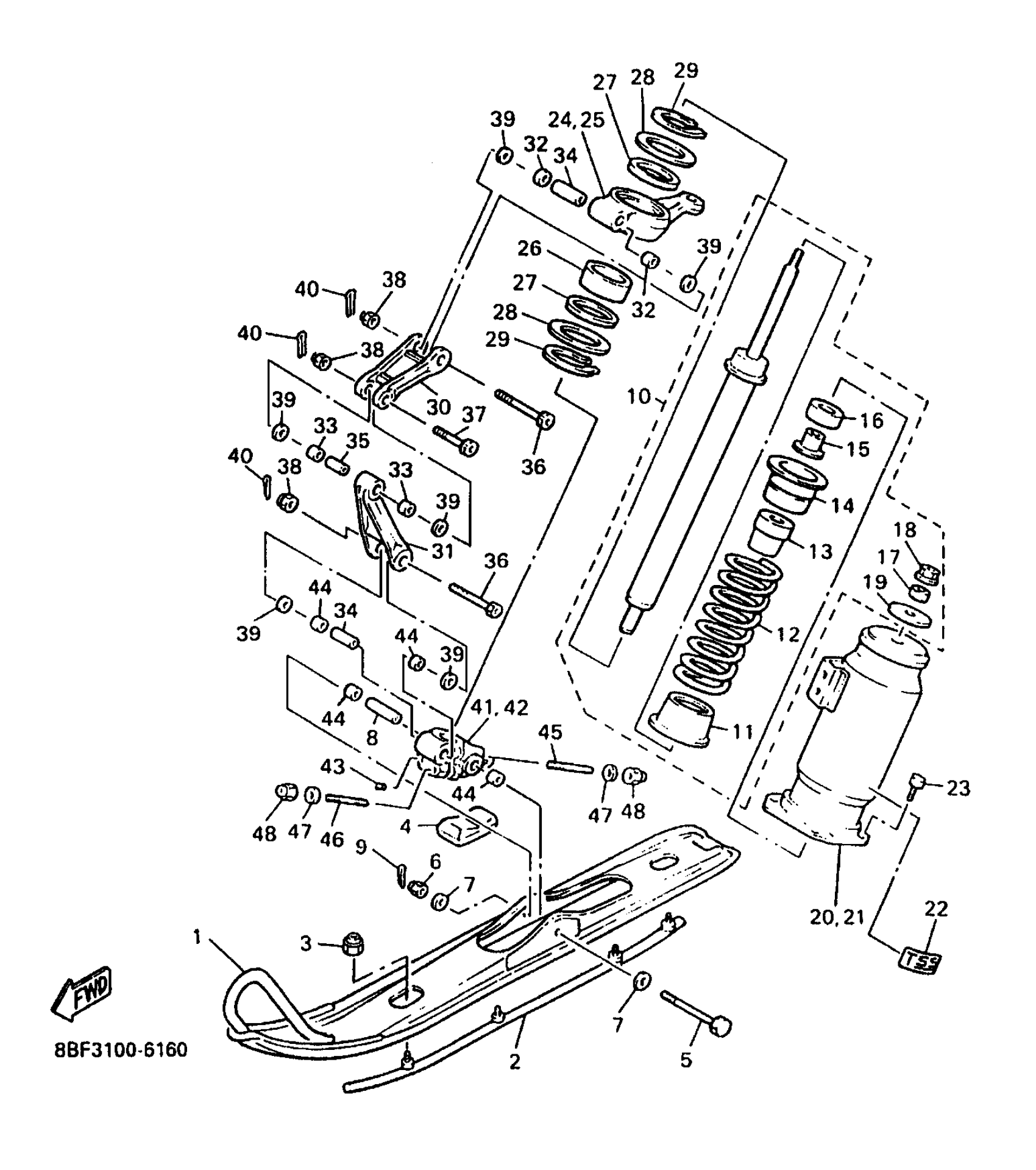

1997 Yamaha Phazer SS (PZ480A) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI 1 (88F-23710-00-00)

88F-23710-01-00

1
Out of stock

2

SKI RUNNER,1

VMX-23731-01-XX

1
Out of stock

3

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

4

STOPPER 1

88T-23743-00-00

1

$19.77

In stock

5

BOLT, WITH HAUL (31A)

90102-10050-00

1

$16.75

In stock

6

NUT, NYLON

95707-10300-00

1

$6.68

In stock

7

WASHER (7A9)

90201-100F7-00

1

$6.38

In stock

8

COLLAR (8V0)

90387-106J3-00

1

$13.95

In stock

9

PIN, COTTER

91490-20025-00

1

$1.31

In stock

10

ABSORBER ASSY 1

87F-2376A-00-00

1
Out of stock

11

SEAT, SPRING 2

82M-23777-00-00

—

$16.71

In stock

12

. SPRING, COMPRESSION

90501-787F4-00

1
Out of stock

13

. BUMP, STOP

87F-22493-00-00

1
Out of stock

14

PLATE, BACK UP

8AB-23788-00-00

1
Out of stock

15

COLLAR(82M)

90387-084R1-00

—

$12.29

In stock

16

WASHER

82M-23779-00-00

—

$12.78

In stock

17

. NUT

90170-08220-00

1
Out of stock

18

NUT(6L2)

95333-08600-00

—

$3.20

In stock

19

WASHER, PLATE(82M)

90201-080L1-00

—

$2.67

In stock

20

HOLDER, ABSORBER

8BF-2376J-20-00

1
Out of stock

21

HOLDER, ABSORBER 2

8BF-2377J-20-00

1
Out of stock

22

EMBLEM 15

8BF-77371-00-00

1
Out of stock

23

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

24

ARM, OUTSIDE 1

87F-23851-01-00

1
Out of stock

25

ARM, OUTSIDE 2

87F-23852-01-00

1
Out of stock

26

—

$33.18

In stock

27

OIL SEAL (8U7)

93109-53036-00

—

$10.34

In stock

28

WASHER, PLATE(8W1)

90201-535H6-00

—

$3.78

In stock

28

WASHER, PLATE (8L9)

90201-536A1-00

—

$3.66

In stock

29

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock

30

ARM, FRONT 1

8L0-2382E-01-00

—

$35.28

In stock

31

ARM, FRONT 2

8L0-2382F-00-00

—

$36.58

In stock

32

—

$9.15

In stock

33

—

$9.29

In stock

34

COLLAR(89A)

90387-101Y9-00

—

$20.45

In stock

35

COLLAR (8L0)

90387-100A4-00

—

$5.62

In stock

36

BOLT, WITH HOLE (8L0)

90102-10039-00

—

$10.38

In stock

37

—

$31.92

In stock

38

NUT, NYLON

95707-10300-00

1

$6.68

In stock

39

WASHER PLATE 626441260000

90202-14037-00

—
Out of stock

40

PIN, COTTER

91490-20025-00

1

$1.31

In stock

41

BRACKET 1

84M-2376E-00-00

—

$259.32

In stock

42

BRACKET 2

84M-2377E-00-00

—

$339.69

In stock

43

BOLT, SET (8K2)

90113-06039-00

—

$6.97

In stock

44

—

$9.15

In stock

45

BOLT, STUD 3

95617-08655-00

—

$4.34

In stock

46

BOLT, STUD 3

95617-08640-00

—

$3.98

In stock

47

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

48

NUT, NYLON

95717-08300-00

—

$2.57

In stock
