1986 Kawasaki Police 1000 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1986 Kawasaki Police 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

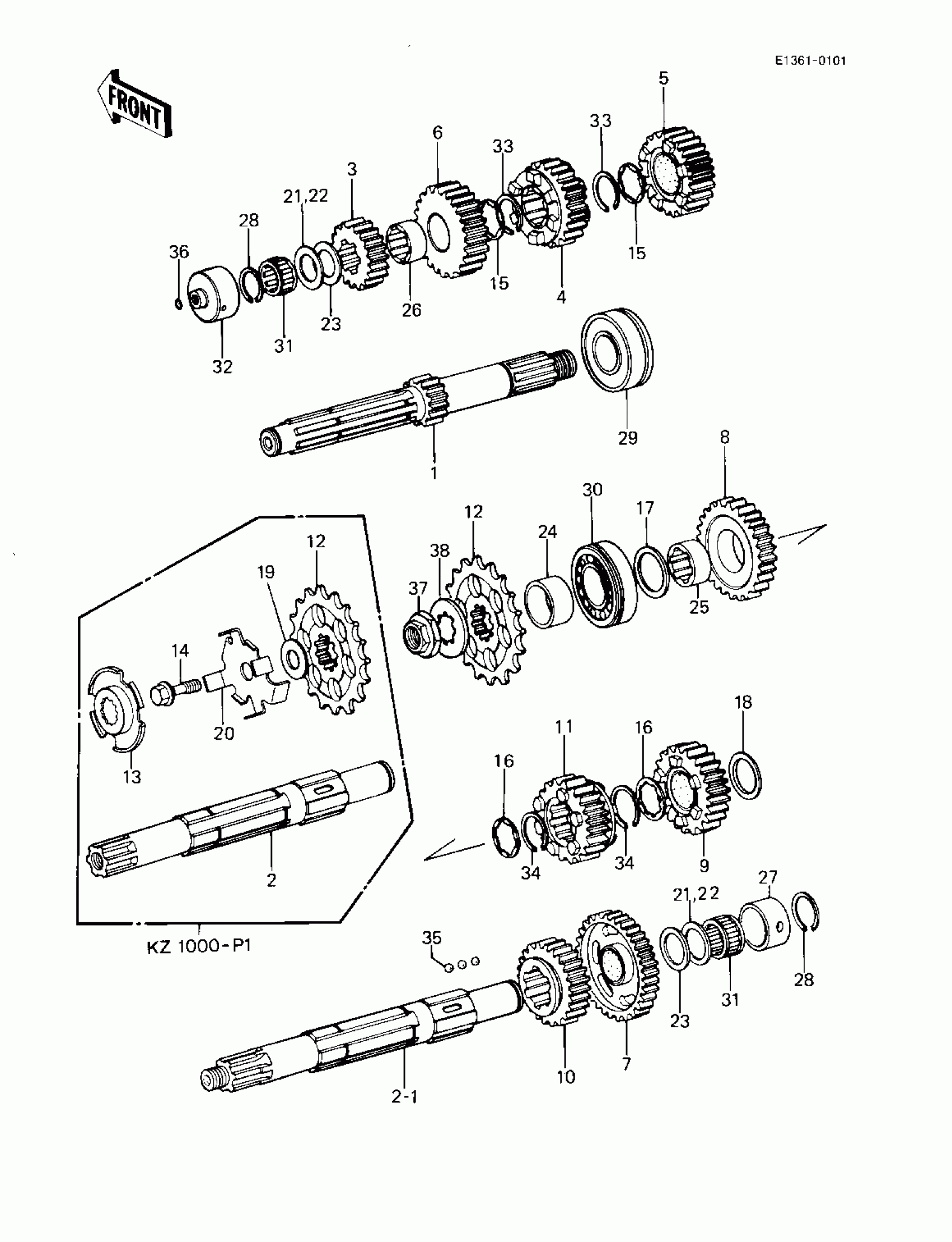

1986 Kawasaki Police 1000 Transmission Diagram

#

Description
Price
Status
Order Qty

1

$328.49

In stock

2

SHAFT-TRANSMISSION OU

13128-1030

Out of stock

2.1

$284.93

In stock

3

GEAR,INPUT 2ND,18T

13129-1235

$180.38

In stock

4

GEAR,INPUT 3RD,21T

13129-1236

Out of stock

5

GEAR,INPUT 4TH,23T

13129-1237

Out of stock

6

GEAR,INPUT TOP,25T

13129-1238

Out of stock

7

GEAR,OUTPUT LOW,37T

13129-1239

$237.03

In stock

8

GEAR,OUTPUT 2ND,33T

13129-1240

$199.93

In stock

9

GEAR,OUTPUT 3RD,30T

13129-1241

Out of stock

10

GEAR,OUTPUT 4TH,27T

13129-1242

Out of stock

11

GEAR,OUTPUT TOP,26T

13129-1243

$219.65

In stock

12

SPROCKET-OUTPUT,15T

13144-1042

$51.04

In stock

13

STOPPER,ENGN SPROCKET

32085-1101

Out of stock

14

BOLT,FLANGED,10X39

92001-1479

$37.52

In stock

15

$10.63

In stock

16

WASHER,TOOTHED,30X42X1.4

92022-1218

Out of stock

17

WASHER,28.3X42X2.9

92022-1219

$14.24

In stock

18

WASHER,32.3X42X3

92022-1220

$12.73

In stock

19

WASHER,12.3X38X2.3

92022-1274

Out of stock

20

WASHER,SPRCKT STOPPER

92022-1351

Out of stock

21

WASHER,22.3X35X1.6

92022-212

Out of stock

22

WASHER,22.3X35X1.2

92022-213

Out of stock

23

SPACER,22X35.5X1.0

92026-1020

$4.61

In stock

24

COLLAR,28X40X20.5

92027-1339

Out of stock

25

BUSHING,2ND GEAR

92028-1112

Out of stock

26

BUSHING,TOP GEAR

92028-1124

$46.36

In stock

27

$55.78

In stock

28

$3.94

In stock

29

$135.50

In stock

30

BEARING-BALL,63/28NC3

92045-1034

Out of stock

31

$18.28

In stock

32

RACE,DRIVE SHAFT BEARING

92048-1012

Out of stock

33

$3.73

In stock

34

$1.49

In stock

35

BALL-STEEL,3/16

600A0600

$1.02

In stock

36

O RING,8MM

670B1508

$1.17

In stock

37

NUT,20MM

92015-1210

Out of stock

38

WASHER

92200-1060

Out of stock
