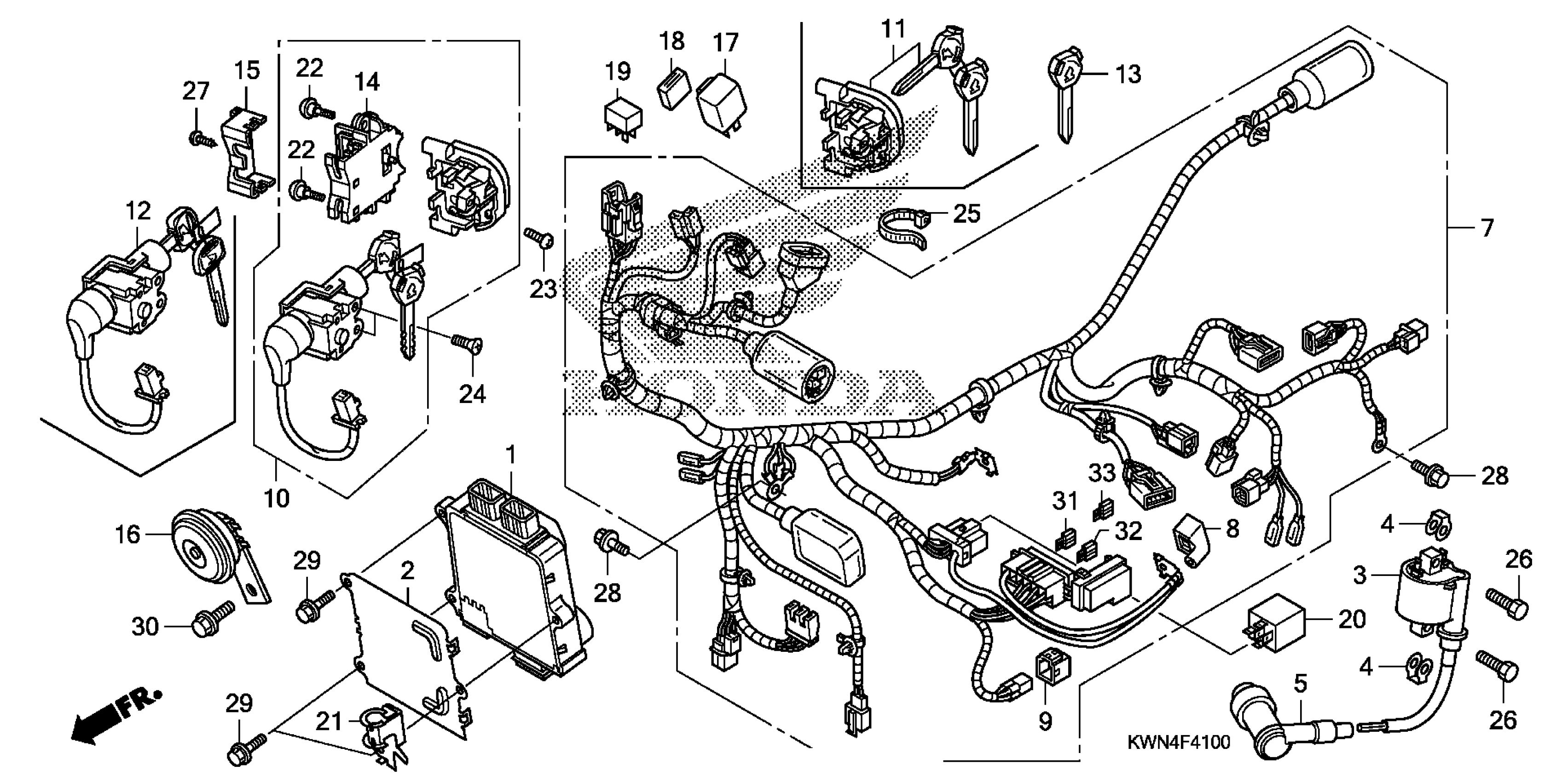

Honda PCX125A (11) PCX125, THA, VIN# MLHJF280-B5000001 WIRE HARNESS Diagram

#

Description
Price

1

CONTROL UNIT, ENGINE

30400-KWN-671

$491.56

2

COVER, ENGINE CONTROL UNIT

30401-KWN-900

$1.49

3

COIL, IGNITION

30510-KWN-902

$22.87

4

SPACER, IGNITION COIL

30520-GFM-900

$2.61

5

CAP ASSY., NOISE SUPPRESSOR

30700-KWN-901

$11.59

7

WIRE HARNESS

32100-KWN-670

$340.05

8

COVER, BATTERY TERMINAL

32412-MV4-000

$4.66

9

CAP, DUMMY (4P) (RED)

32606-GEV-761

$4.52

10

LOCK SET

35010-KWN-900

$90.31

11

SHUTTER SET, KEY | (Optional).

35011-KWN-900

$49.72

12

SWITCH ASSY., COMBINATION & LOCK

35100-KWN-901

$38.36

13

KEY, BLANK (90KEYTOP2REPORDER) (NOT AVAILABLE) | (Optional).

35121-KVY-900

Unavailable

14

SWITCH ASSY., FUEL LID & SEAT OPENER

35190-KVG-901

$20.08

15

COVER, CABLE

35191-KVG-901

$3.72

16

HORN (HIGH)

38110-KWN-901

$16.16

17

RELAY, TURN SIGNAL (MITSUBA)

38301-KJ6-743

$60.65

18

SUSPENSION, TURN SIGNAL RELAY (MITSUBA)

38306-KK4-000

$3.01

19

RELAY, POWER (MICRO ISO 4P) (OMRON)

38501-KWN-901

$6.31

20

RELAY, POWER (PANASONIC)

38502-KWN-701

$34.93

21

CLAMP A, RR. BRAKE CABLE

43456-KWN-900

$1.49

22

SCREW, SCREEN SETTING

90101-MT4-000

$1.79

23

BOLT, SOCKET (6X10)

90106-KPH-690

$1.49

24

SCREW, U-LOCK FLAT (6X12)

90164-028-000

$1.80

25

BAND, WIRE (BLACK)

90652-KT1-771

$4.48

26

BOLT, HEX. (6X20)

92101-06020-4J

$1.49

27

SCREW, TAPPING (4X12)

93901-24320

$1.49

28

BOLT, FLANGE (6X12)

95701-06012-00

$1.62

29

BOLT, FLANGE (6X16)

95701-06016-00

$1.55

30

BOLT, FLANGE (8X12)

95701-08012-00

$1.49

31

FUSE, MINI (10A)

98200-41000

$1.49

32

FUSE, MINI (15A)

98200-41500

$1.49

33

FUSE, MINI (30A)

98200-43000

$1.67
