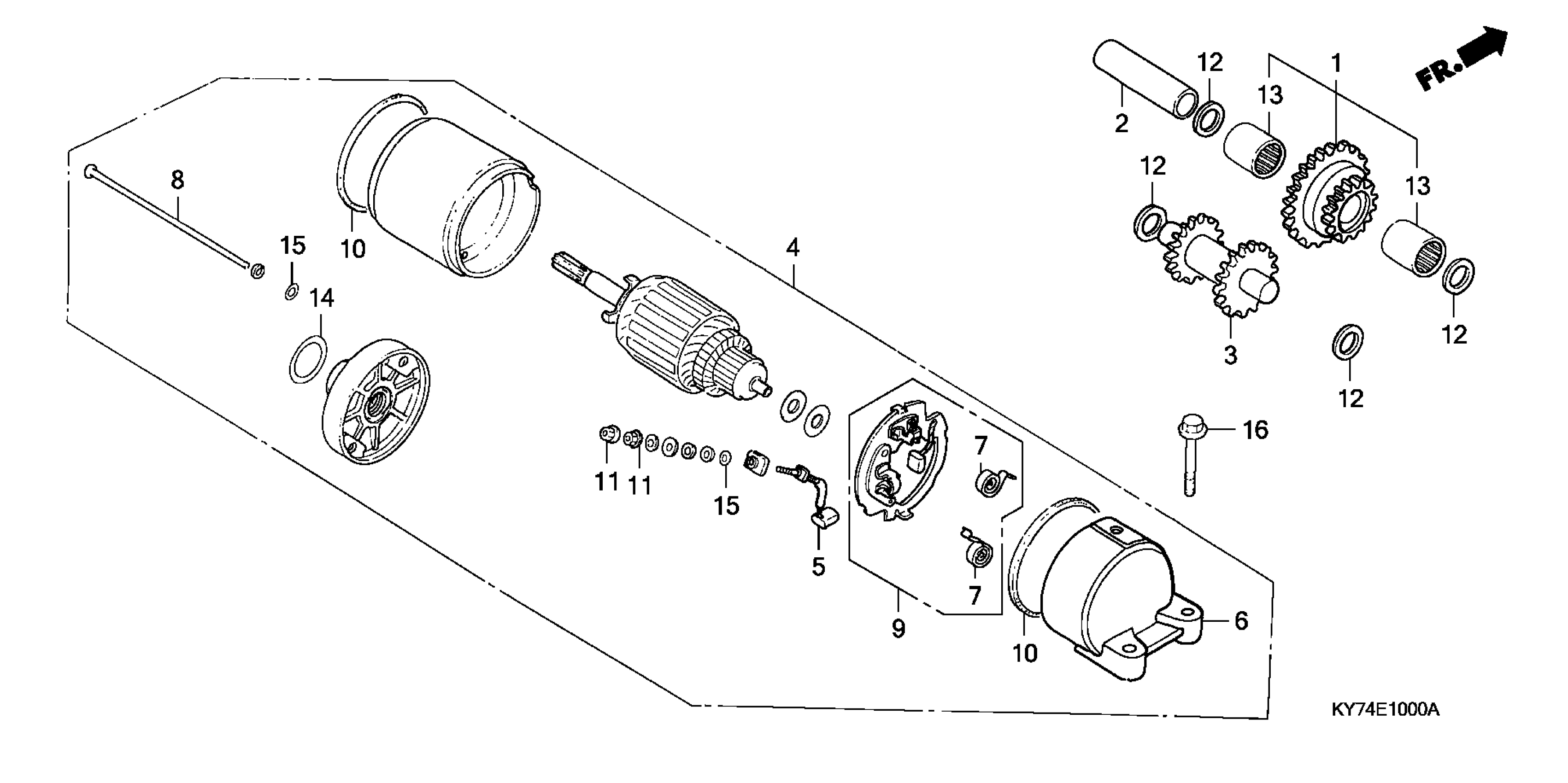

Honda NX125AC (88) MOTORCYCLE, JPN, VIN# JH2JD091-JK000004 TO JH2JD091-JJK00329 STARTING MOTOR Diagram

#

Description
Price

1

GEAR, REDUCTION (61T/17T) (NOT AVAILABLE)

28130-KY7-010

Unavailable

2

SHAFT, REDUCTION GEAR

28132-KN6-930

$10.92

3

SHAFT, STARTER GEAR (NOT AVAILABLE)

28141-KY7-000

Unavailable

4

STARTER MOTOR ASSY. This part replaces 31200-KY7-008.

31200-KY7-018

Unavailable

5

TERMINAL SET, BRUSH (USE FOR MITSUBA STARTER MOTOR SM-13)

31201-KS5-901

$24.71

6

BRACKET, RR. (NOT AVAILABLE)

31203-KY7-000

Unavailable

7

SPRING, CARBON BRUSH

31204-KS5-901

$2.92

8

BOLT, SETTING

31205-KL8-711

$4.51

9

HOLDER SET, BRUSH (USE FOR MITSUBA STARTER MOTOR SM-13)

31206-KW1-901

$26.42

10

RING (Honda Code 2541985)

31207-KS5-901

$3.12

11

NUT-WASHER (6MM)

90071-MB0-000

$1.97

12

WASHER (10.5MM)

90474-147-000

Unavailable

13

BEARING, NEEDLE (1010) (TOYO)

91021-148-004

$23.20

14

O-RING (24.4X3.1) This part replaces 91309-425-003.

91312-MG7-003

$6.34

14

O-RING (24.4X3.1) (Honda Code 2618221)

91312-MG7-003

$6.34

15

O-RING (Honda Code 1292184)

91320-MB0-000

$2.43

16

BOLT, FLANGE (6X28) This part replaces 95800-06028-00.

95801-06028-00

$1.73

16

BOLT, FLANGE (6X28)

95801-06028-00

$1.73
