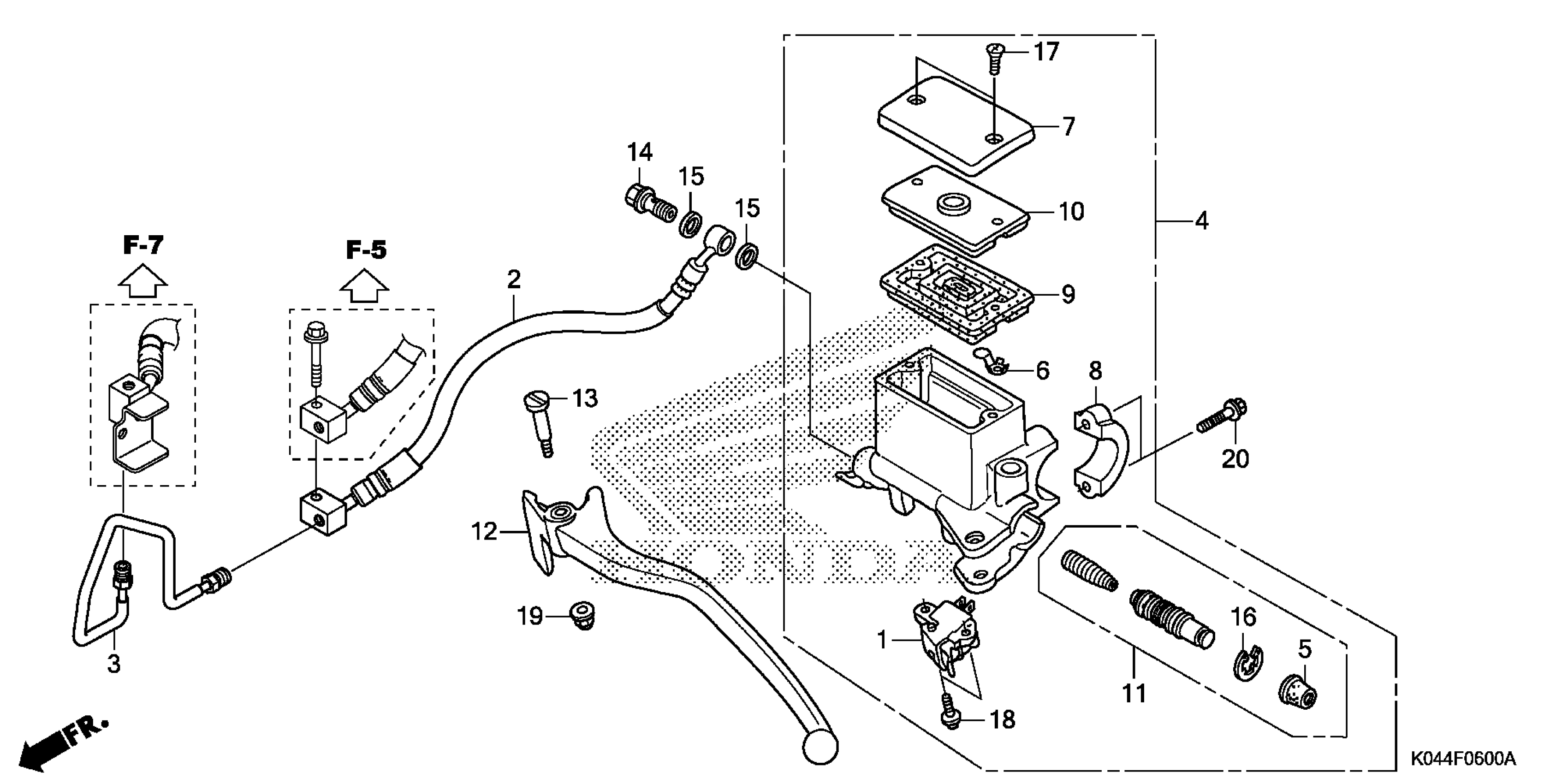

Honda NSS300AC (16) MOTOR SCOOTER, THA, VIN# MLHNF040-G5200001 REAR BRAKE MASTER CYLINDER (NSS300) Diagram

#

Description
Price

1

SWITCH ASSY., FR. STOP (RR.)

35340-KFG-003

$27.78

2

HOSE A, RR. BRAKE

43311-K04-931

$29.75

3

PIPE B, RR. BRAKE

43312-K04-930

$10.10

4

MASTER CYLINDER SUB-ASSY., RR. BRAKE (COO) (NISSIN)

43510-K04-305

$266.43

5

BOOT

45504-410-003

$12.16

6

PROTECTOR

45512-MA6-006

$4.28

7

CAP, MASTER CYLINDER (COO)

45513-HR0-305

$4.28

7

CAP, MASTER CYLINDER (COO) This part replaces 45513-KK1-771.

45513-HR0-305

$4.28

8

HOLDER, MASTER CYLINDER

45517-166-006

$13.55

9

DIAPHRAGM

45520-MG7-006

$10.61

10

PLATE, DIAPHRAGM

45521-HA2-006

$10.85

11

MASTER CYLINDER SET

45530-471-831

$40.86

12

LEVER, L. HANDLE (COO)

53178-K04-305

$21.79

13

BOLT, R. HANDLEBAR PIVOT

90114-MA5-671

$9.43

14

BOLT, OIL (10X22) (SAGA)

90145-MS9-612

$7.54

15

WASHER, OIL BOLT

90545-300-000

$3.99

16

CIRCLIP

90651-MA5-671

$2.66

17

SCREW, FLAT (4X12)

93600-04012-0G

$1.49

17

SCREW, FLAT (4X12) This part replaces 93600-04012-1G.

93600-04012-0G

$1.49

18

SCREW-WASHER (4X12)

93893-04012-07

$1.49

18

SCREW-WASHER (4X12) This part replaces 93893-04012-17.

93893-04012-07

$1.49

19

NUT, FLANGE (6MM)

94050-06000

$1.49

20

BOLT, FLANGE (6X22)

96001-06022-07

$1.85
