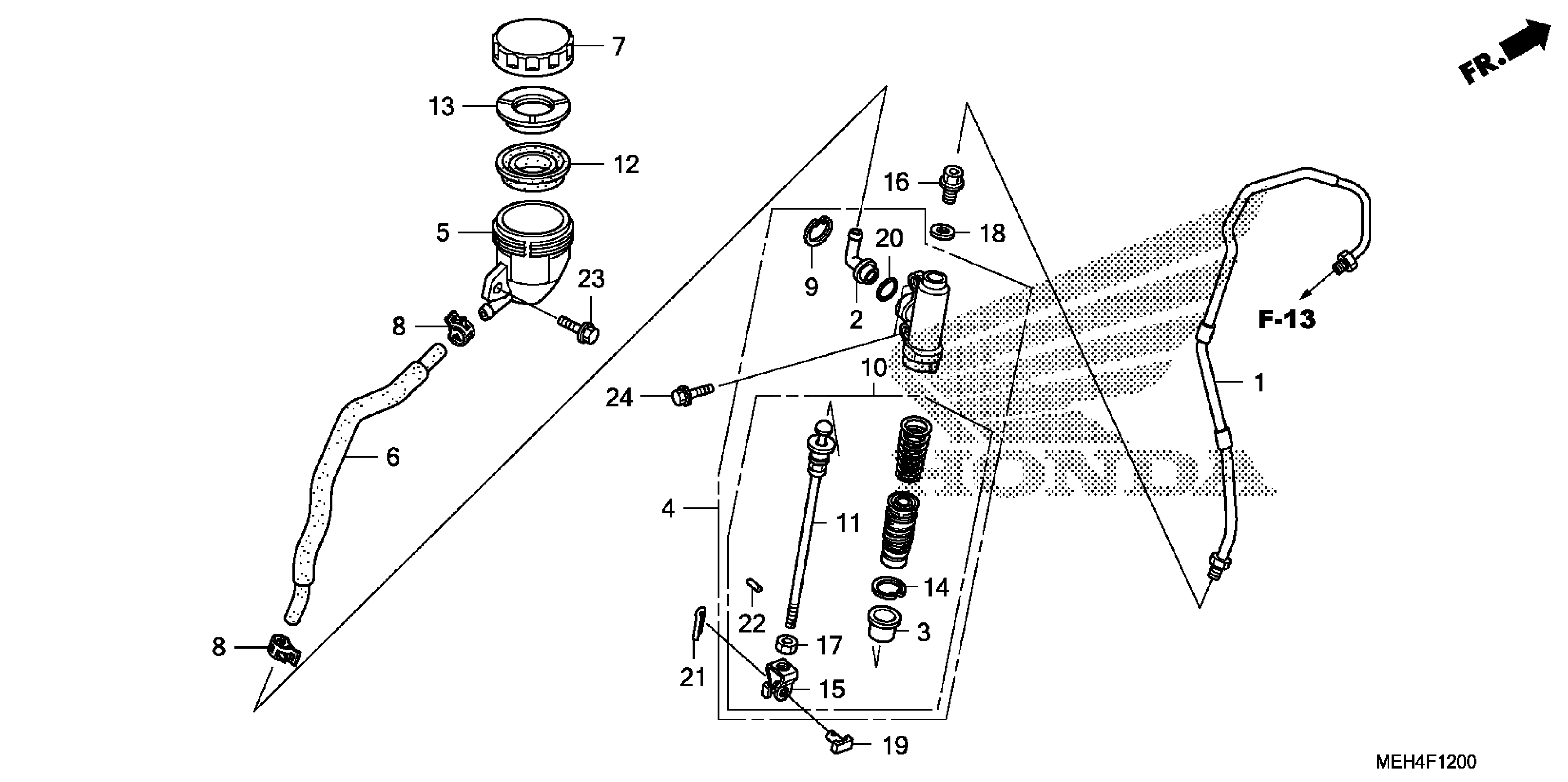

Honda NSA700AA (09) DN-01, JPN, VIN# JH2RC550-9K000001 REAR BRAKE MASTER CYLINDER Diagram

#

Description
Price

1

PIPE A, RR. BRAKE

43311-MEH-000

$23.86

2

CONNECTOR, MASTER CYLINDER

43503-KS6-701

$8.94

3

BOOT

43504-MB2-006

$9.01

4

MASTER CYLINDER SUB-ASSY., RR. (NISSIN)

43510-MEH-006

$158.65

5

CUP, MASTER CYLINDER OIL

43511-MEH-006

$14.17

6

HOSE, RR. MASTER CYLINDER

43512-MEH-006

$12.91

7

CAP, OIL CUP

43513-MY1-006

$26.39

8

CLAMP, MASTER CYLINDER OIL HOSE

43514-KS6-701

$11.77

9

CIRCLIP, RR. MASTER CYLINDER

43517-KS6-701

$3.55

10

PISTON SET, RR. MASTER CYLINDER

43520-MEH-006

$55.65

11

ROD, PUSH

43530-MEH-006

$38.72

12

DIAPHRAGM

45520-300-000

$8.13

13

PLATE, DIAPHRAGM

45521-MJ6-006

$3.77

14

CIRCLIP

46182-MEL-D21

$1.77

15

JOINT, BRAKE ROD

46504-MT4-006

$9.03

16

BOLT, OIL (10X10.6)

90145-MCA-971

$5.86

17

NUT, HEX. (8MM)

90301-MEH-006

$1.39

18

WASHER, OIL BOLT

90545-300-000

$3.72

19

PIN, JOINT

90751-MEH-000

$2.97

20

O-RING (14.8X2.4)

91212-422-006

Unavailable

21

PIN, SPLIT (2.0X15)

94201-20150

$0.94

22

PIN, SPRING (2X10)

94305-20102

$0.80

23

BOLT, FLANGE (6X12)

95701-06012-00

$1.81

24

BOLT, FLANGE (6X16)

95701-06016-00

$1.48
