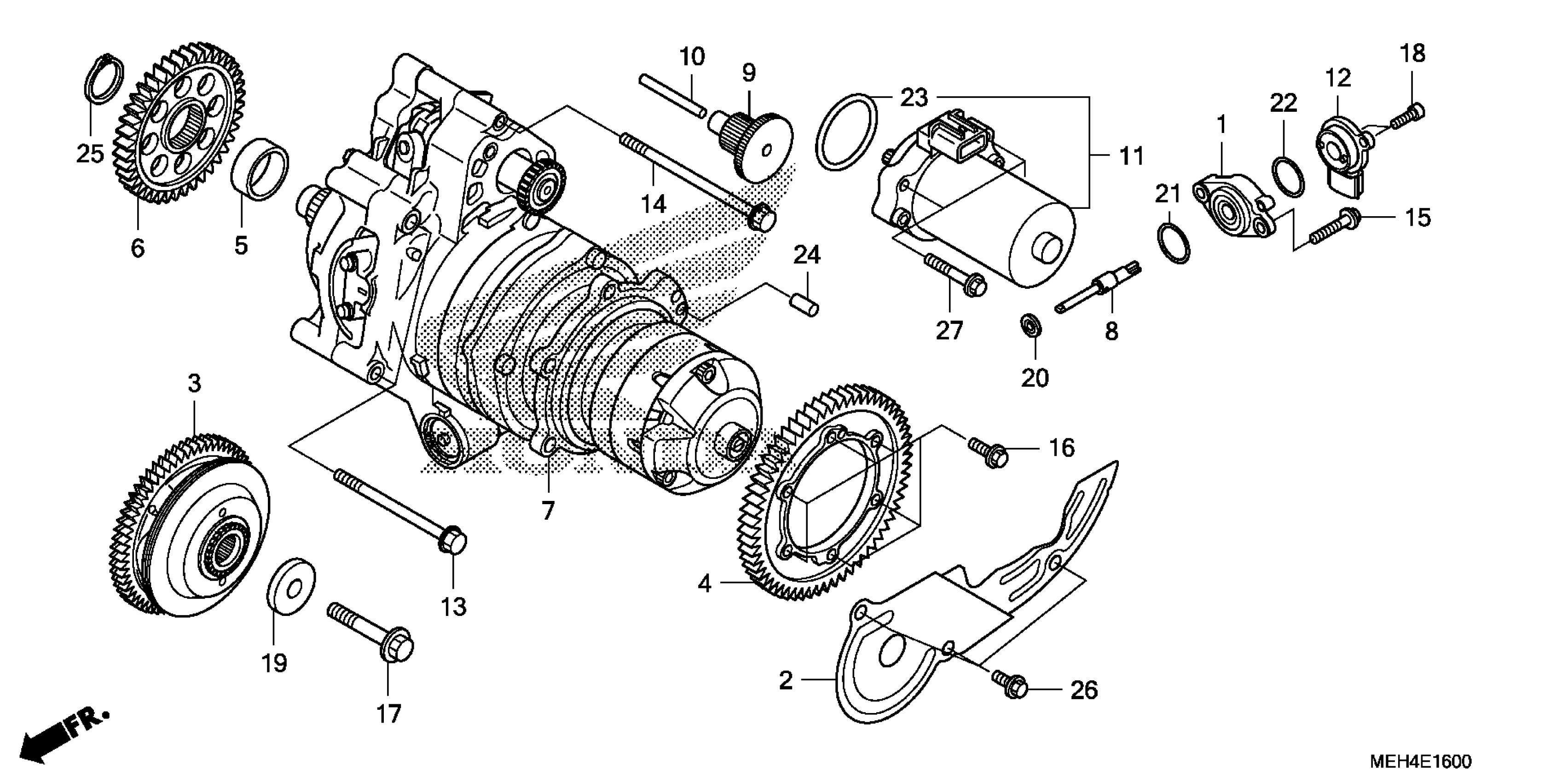

Honda NSA700AA (09) DN-01, JPN, VIN# JH2RC550-9K000001 HFT UNIT Diagram

#

Description
Price

1

BRACKET, ANGLE SENSOR

11361-MEH-000

$18.93

2

SEPARATOR A, OIL

15711-MEH-000

$5.12

3

DAMPER ASSY., PRIMARY

23111-MEH-000

$324.39

4

GEAR, PRIMARY DRIVEN (75T)

23131-MEH-000

$93.90

5

COLLAR A, FINAL DRIVE

23214-MEH-000

$6.45

6

GEAR A, FINAL DRIVE (38T)

23501-MEH-000

$81.03

7

HFT UNIT

26000-MEH-020

$6,327.06

8

SHAFT, ANGLE SENSOR

27430-MEH-000

Unavailable

9

GEAR, MOTOR DRIVE (68T/20T)

27510-MEH-003

$60.67

10

SHAFT, MOTOR DRIVE

27526-HN2-000

$4.77

11

MOTOR ASSY., CONTROL

31300-MEH-003

$446.43

12

SENSOR KIT, ANGLE

06380-HN2-305

$105.92

12

SENSOR KIT, ANGLE This part replaces 38800-HN2-015.

06380-HN2-305

$105.92

13

BOLT, FLANGE (6X80)

90001-MEH-000

$2.59

14

BOLT, FLANGE (6X105)

90002-MEH-000

$3.19

15

BOLT, FLANGE (6X22) (NSHF)

90006-GHB-660

$1.64

16

BOLT, FLANGE (6X18)

90019-PT0-000

$4.84

17

BOLT, FLANGE (12X45)

90023-MEH-000

$5.81

18

BOLT, SOCKET (5X14)

90049-KBH-000

$1.38

19

WASHER (12.2X40X5)

90402-MBA-A40

$5.12

20

OIL SEAL (12X22X5)

91201-965-000

$3.77

21

O-RING (23X1.9)

91304-GW3-003

$2.62

22

O-RING (25X2.4) (NOK)

91321-P0X-003

$3.55

23

O-RING, CONTROL MOTOR

91351-HM8-A51

$3.55

24

PIN, DOWEL (7X12)

94303-07120

$1.49

25

CIRCLIP (OUTER) (26MM)

94510-26000

Unavailable

26

BOLT, FLANGE (6X14)

95701-06014-00

$0.91

27

BOLT, FLANGE (6X25)

95701-06025-00

$1.64
