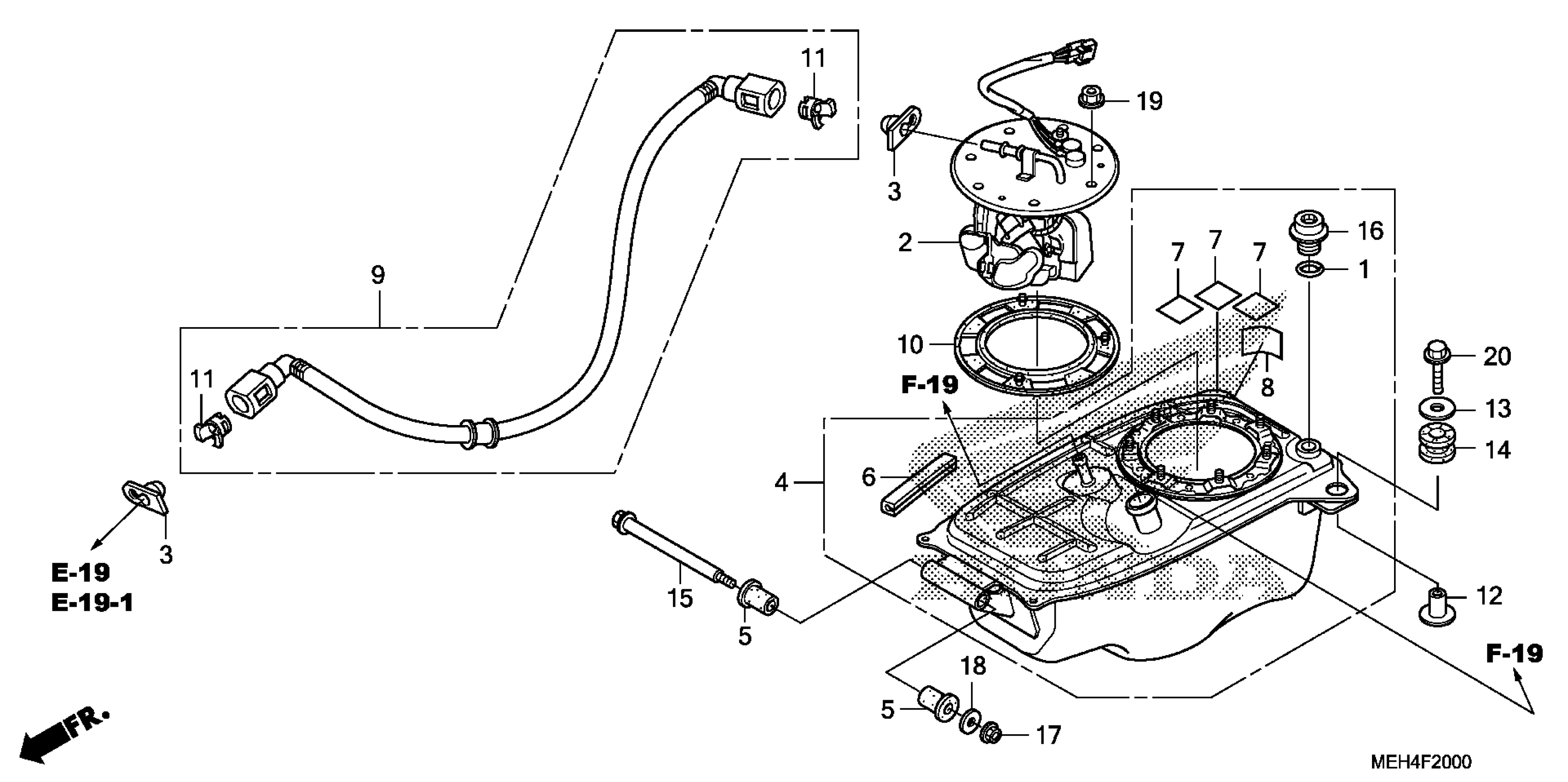

Honda NSA700AA (09) DN-01, JPN, VIN# JH2RC550-9K000001 FUEL PUMP Diagram

#

Description
Price

1

O-RING (1.9X9.3)

16075-GHB-820

$2.43

2

PUMP ASSY., FUEL

16700-MEH-003

$574.87

3

DAMPER, CONNECTOR

16719-MEW-920

$2.92

4

SUB-TANK SET, FUEL

17500-MEH-000

Unavailable

5

CUSHION, FUEL TANK PIVOT

17506-MBR-000

$5.44

6

TRIM, FUEL TANK

17516-MEH-000

$8.66

7

PROTECTOR

17518-MY9-690

$3.02

8

TAPE B, TANK GUARD

17528-KCZ-930

$3.39

9

HOSE, FUEL FEED

17570-MEH-003

$117.38

10

GASKET, BASE

17574-MCF-000

$15.92

11

RETAINER (BLUE GREEN) (TOKAI)

17711-S0X-931

$3.40

12

COLLAR, FR. FENDER (WHITE) This part replaces 61104-MA6-720.

61104-428-010

$4.42

12

COLLAR, FR. FENDER (WHITE) This part replaces 61104-357-000.

61104-428-010

$4.42

12

COLLAR, FR. FENDER (WHITE) This part replaces 61104-428-000.

61104-428-010

$4.42

13

WASHER, SEAT MOUNTING

77302-124-000

$3.23

14

RUBBER, RR. FENDER MOUNTING

80106-382-770

$4.26

15

BOLT, TANK HINGE

90135-MEJ-000

$3.44

16

BOLT, RR. SPINDLE

90178-SR3-A00

$4.23

17

NUT, U (6MM)

90301-473-003

$4.07

18

WASHER, PLAIN (6.5X15)

90401-ZA0-000

$1.49

19

NUT, FLANGE (6MM)

94050-06000

$1.49

20

BOLT, FLANGE (6X25)

95801-06025-00

$1.49
