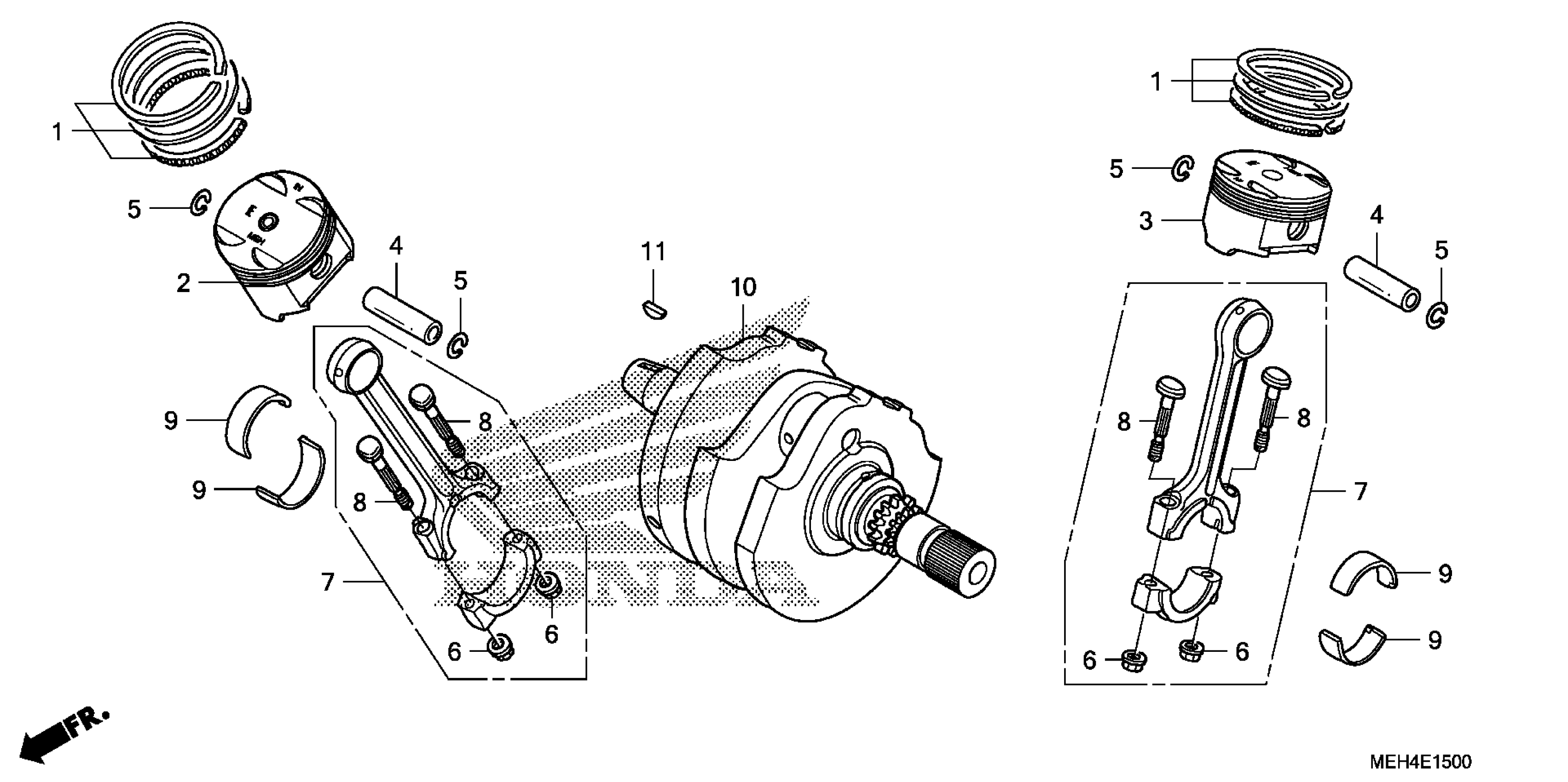

Honda NSA700AA (09) DN-01, JPN, VIN# JH2RC550-9K000001 CRANKSHAFT + PISTON Diagram

#

Description
Price

1

RING SET, PISTON (STD)

13011-MEW-920

$38.16

1

RING SET, PISTON (0.25) | (Optional).

13021-MEW-920

$29.11

1

RING SET, PISTON (0.50) | (Optional).

13031-MEW-920

$32.80

2

PISTON, FR. (STD)

13101-MEH-000

$140.97

2

PISTON, FR. (0.25) | (Optional).

13102-MEH-630

$140.97

2

PISTON, FR. (0.50) | (Optional).

13103-MEH-630

$140.97

3

PISTON, RR. (STD)

13105-MEH-000

$97.11

3

PISTON, RR. (0.25) | (Optional).

13106-MEH-630

$97.11

3

PISTON, RR. (0.50) | (Optional).

13107-MEH-630

$97.11

4

PIN, PISTON

13111-MEW-920

$15.86

5

CLIP, PISTON PIN (18MM)

13112-MF5-000

$2.39

6

NUT, CONNECTING ROD

13205-ME2-000

$5.26

7

ROD ASSY., CONNECTING

13210-MEW-920

$215.82

8

BOLT, CONNECTING ROD

13213-ME2-000

$10.19

9

BEARING A, CONNECTING ROD (PURPLE)

13215-MEW-921

$10.82

9

BEARING B, CONNECTING ROD (BLUE)

13216-MEW-921

$10.82

9

BEARING C, CONNECTING ROD (BLACK)

13217-MEW-921

$10.82

10

CRANKSHAFT

13310-MEH-000

$685.77

11

KEY, WOODRUFF (25X14)

90741-413-000

$2.56
