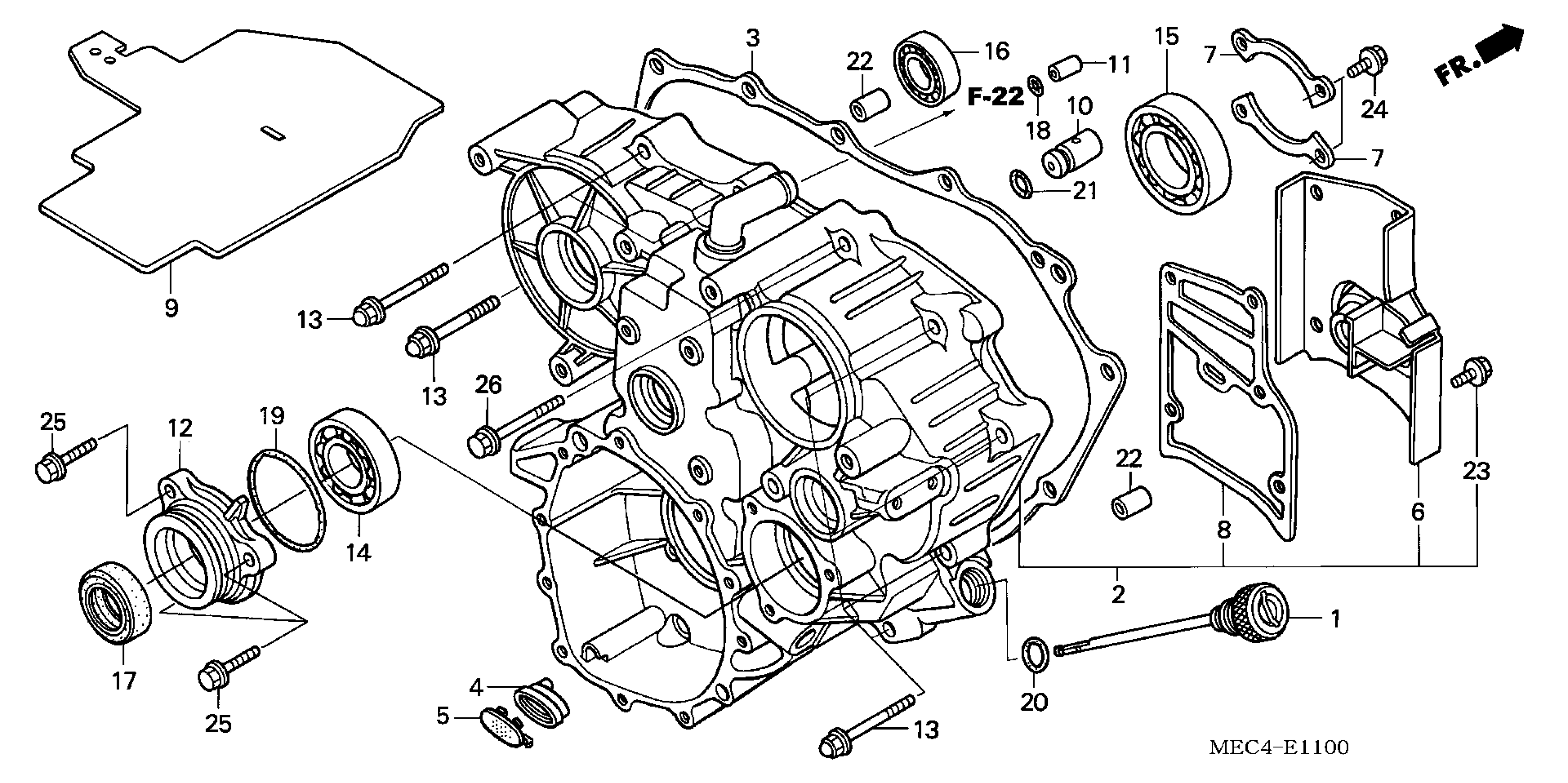

Honda NRX1800DAA (05) VALKYRIE RUNE, USA, VIN# 1HFSC530-5A100001 REAR CASE Diagram

#

Description
Price

1

DIPSTICK, OIL

15650-MEC-000

Unavailable

2

CASE ASSY., RR.

21100-MEC-000

$374.87

3

GASKET, RR. CASE This part replaces 21112-MCA-000.

21112-MCA-020

$40.95

4

BODY, SCAVENGE OIL PUMP STRAINER

21116-MCA-780

$7.39

5

CAP, SCAVENGE OIL PUMP STRAINER

21117-MCA-780

$5.33

6

PLATE, BREATHER

21120-MEC-000

$16.77

7

PLATE, PRIMARY BEARING SETTING

21122-MN5-000

$9.75

8

GASKET, BREATHER PLATE

21125-MEC-003

$14.84

9

SHIELD, HEAT

21131-MEC-010

$32.28

10

VALVE ASSY., CLUTCH REGULATOR

22360-MEC-000

$30.54

11

ORIFICE, CLUTCH CONTROL

22465-MCA-000

$4.10

12

HOLDER, FINAL SHAFT BEARING

23751-MN5-000

$112.13

13

BOLT, FLANGE CAP (8X45)

90025-MEC-000

$3.52

14

BEARING, RADIAL BALL (6010) (NTN)

91002-MN5-003

$77.36

15

BEARING, RADIAL BALL (6206) (NTN)

91006-MT3-003

$21.55

15

BEARING, RADIAL BALL (6206) (NTN) This part replaces 91011-MN5-003.

91006-MT3-003

$21.55

16

BEARING, RADIAL BALL (6905)

91015-MCA-003

$10.36

17

OIL SEAL (28X48X9) (NOK)

91204-MN5-005

$13.54

18

O-RING B (6.8X2.5) (ARAI)

91304-MC7-003

$2.92

19

O-RING (62.4X3.1) This part replaces 91304-MN5-003.

91316-PE7-730

$5.69

19

O-RING (62.4X3.1)

91316-PE7-730

$5.69

19

O-RING (62.4X3.1) This part replaces 91316-PT6-003.

91316-PE7-730

$5.69

20

O-RING (18X3)

91307-035-000

$2.92

21

O-RING (14.8X2.2) This part replaces 91313-MB0-003.

91313-MG7-004

$3.67

21

O-RING (14.8X2.2)

91313-MG7-004

$3.67

22

PIN, DOWEL (10X16)

94301-10160

$2.28

23

BOLT, FLANGE (6X12)

95701-06012-08

$1.67

24

BOLT, FLANGE (6X16)

95701-06016-08

$1.49

25

BOLT, FLANGE (8X28)

95701-08028-08

$2.06

26

BOLT, FLANGE (8X45)

95701-08045-08

$2.28
