2024 Kawasaki Ninja® 7 Hybrid Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2024 Kawasaki Ninja® 7 Hybrid, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

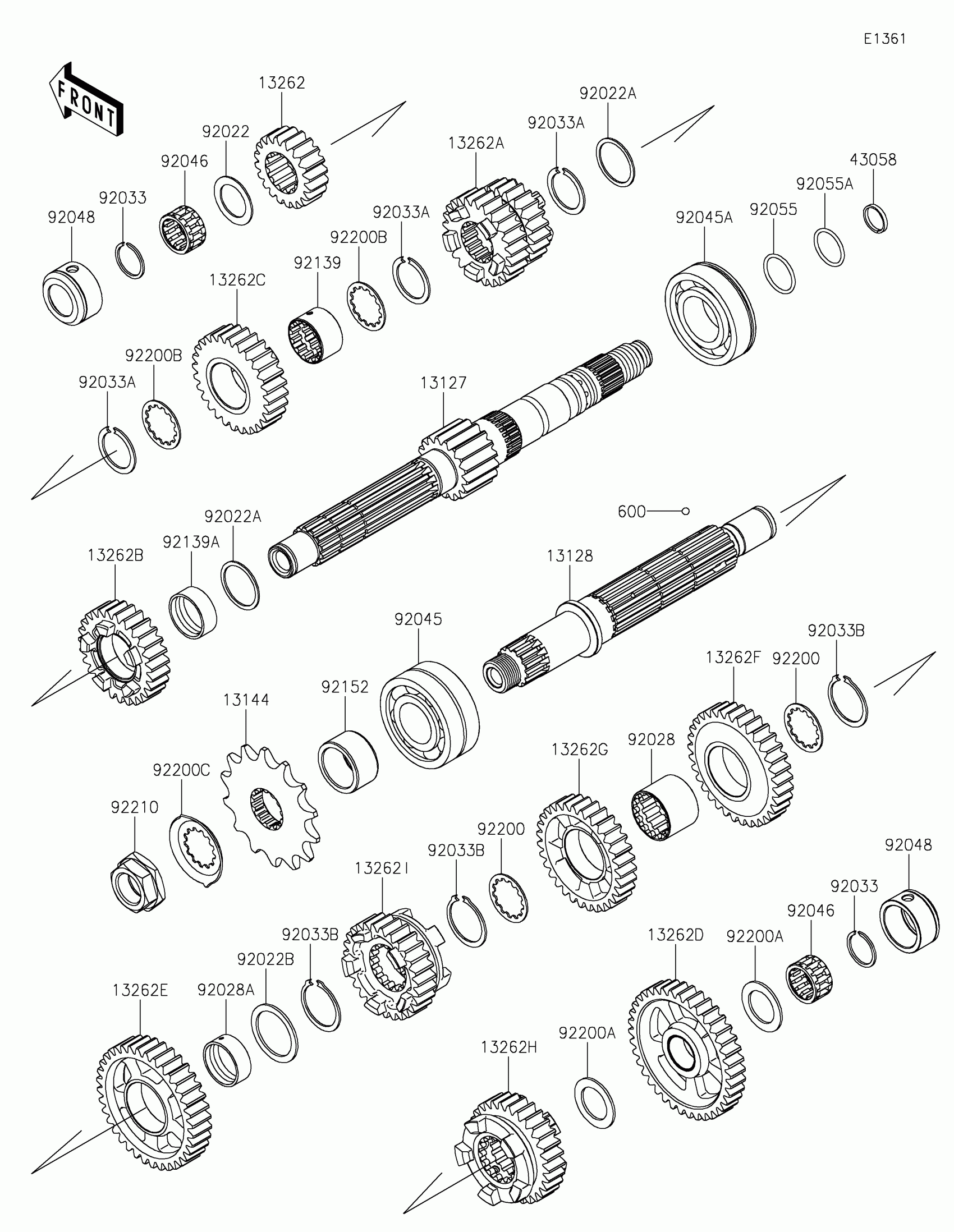

2024 Kawasaki Ninja® 7 Hybrid Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT,13T

13127-0724

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT,13T

13128-0733

1
Out of stock

13144

SPROCKET-OUTPUT,14T

13144-0586

1
Out of stock

13262

GEAR,INPUT 2ND,20T

13262-1636

1
Out of stock

13262A

GEAR,INPUT 3RD&4TH,22T,25T

13262-1637

1
Out of stock

13262B

GEAR,INPUT 5TH,27T

13262-1638

1
Out of stock

13262C

GEAR,INPUT 6TH,28T

13262-1639

1
Out of stock

13262D

GEAR,OUTPUT LOW,38T

13262-1640

1
Out of stock

13262E

GEAR,OUTPUT 2ND,36T

13262-1641

1
Out of stock

13262F

GEAR,OUTPUT 3RD,33T

13262-1642

1
Out of stock

13262G

GEAR,OUTPUT 4TH,31T

13262-1643

1
Out of stock

13262H

GEAR,OUTPUT 5TH,29T

13262-1644

1
Out of stock

13262I

GEAR,OUTPUT 6TH,27T

13262-1645

1
Out of stock

43058

RING

43058-0715

1
Out of stock

92022

WASHER,20.5X30X1,STEEL

92022-112

1
Out of stock

92022A

WASHER,25.3X30X1

92022-161

1
Out of stock

92022B

WASHER,INPUT,3RD,LH

92022-1854

1
Out of stock

92028

BUSHING,OUTPUT,3RD&4TH

92028-1738

1
Out of stock

92028A

BUSHING,OUTPUT,2ND

92028-1739

1
Out of stock

92033

RING-SNAP,20MM

92033-015

1
Out of stock

92033A

RING-SNAP,24MM

92033-026

1
Out of stock

92033B

RING-SNAP,25.9X30.6X1.2

92033-1037

1
Out of stock

92045

BEARING-BALL,DAC2557NSSH

92045-0003

1
Out of stock

92045A

BEARING-BALL,28X58X16

92045-0841

1
Out of stock

92046

BEARING-NEEDLE,KMJ20X26X15.1X2

92046-0649

1
Out of stock

92048

RACE

92048-0046

1
Out of stock

92055

RING-O,20.8X1.9

92055-0053

1
Out of stock

92055A

RING-O,19.8X1.9

92055-1729

1
Out of stock

92139

BUSHING,26X28X16.6

92139-0781

1
Out of stock

92139A

BUSHING,25X28X10.4

92139-0793

1
Out of stock

92152

COLLAR

92152-2906

1
Out of stock

92200

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200A

WASHER,20.5X31X1.5

92200-1375

1
Out of stock

92200B

WASHER

92200-1389

1
Out of stock

92200C

WASHER

92200-1932

1
Out of stock

92210

NUT,20MM

92210-0850

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1
Out of stock
