1989 Kawasaki Ninja® 600R Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1989 Kawasaki Ninja® 600R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

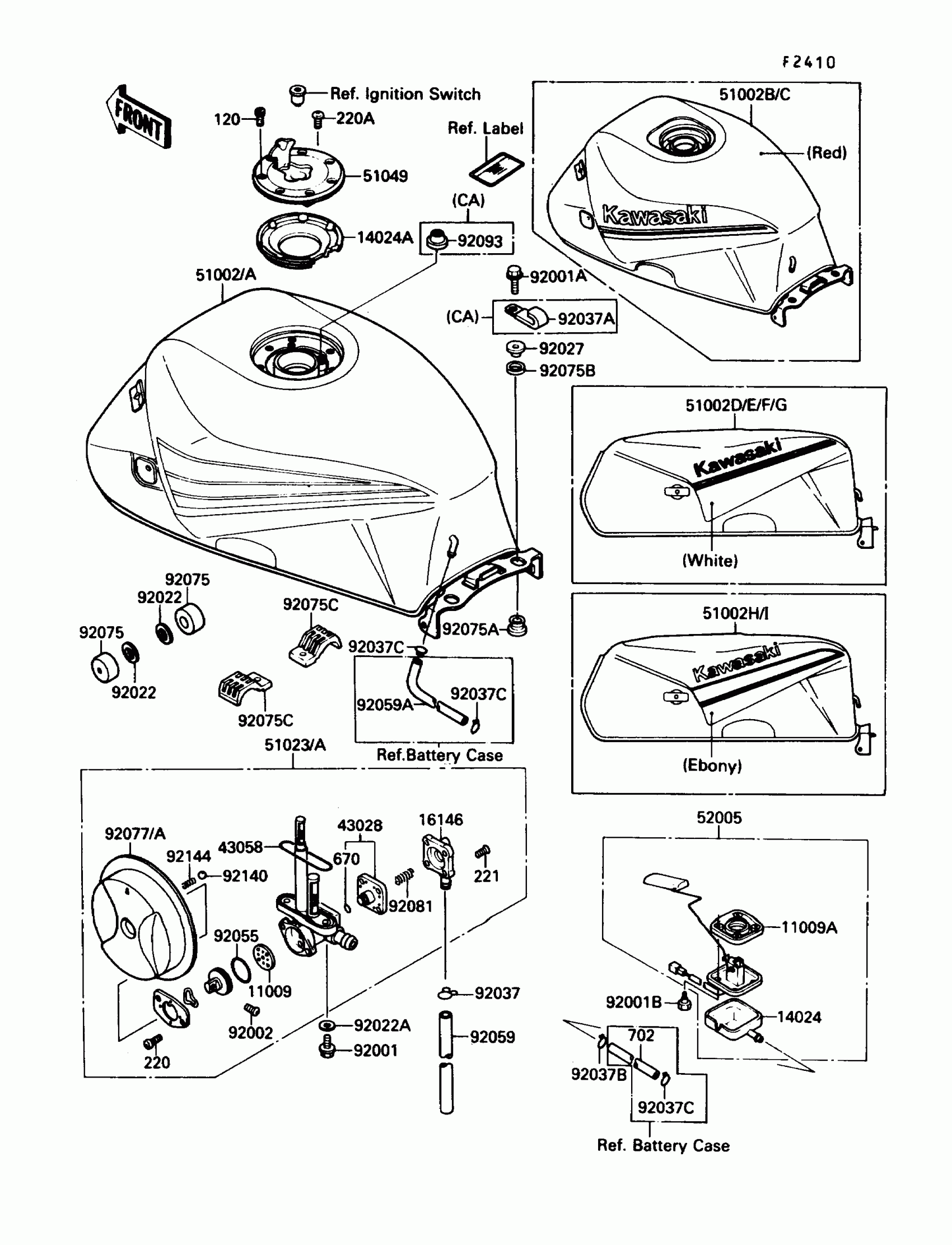

1989 Kawasaki Ninja® 600R Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,TAP VALVE

11009-1188

1

$4.54

In stock

11009A

GASKET,FUEL GAUGE

11009-1656

1
Out of stock

14024

COVER,FUEL GAUGE

14025-1536

1
Out of stock

14024A

COVER,TANK CAP

14025-1913

1

$19.98

In stock

16146

COVER-ASSY,TAP DIAPHRAGM

16146-1061

1
Out of stock

43028

DIAPHRAGM

43028-1033

1

$21.24

In stock

43058

RING,TAP FLANGED

51039-003

1

$4.97

In stock

51002D

TANK-COMP-FUEL,P.A.WHITE

51002-5420-GK

1
Out of stock

51002E

TANK-COMP-FUEL,P.A.WHITE

51002-5420-R1

1
Out of stock

51002F

TANK-COMP-FUEL,P.A.WHITE

51002-5474-GK

1
Out of stock

51002G

TANK-COMP-FUEL,P.A.WHITE

51002-5474-R1

1
Out of stock

51002H

TANK-COMP-FUEL,EBONY

51002-5475-H8

1
Out of stock

51002I

TANK-COMP-FUEL,EBONY

51002-5490-H8

1
Out of stock

51023A

TAP-ASSY,FUEL,BLACK

51023-1158-BK

1
Out of stock

51049

CAP-TANK,FUEL

51049-1079

1

$136.32

In stock

52005

GAUGE,FUEL

52005-1089

1
Out of stock

92001

BOLT,6X20

92001-1091

1

$3.12

In stock

92001A

BOLT,FLANGED,6X22

92001-1352

1

$3.43

In stock

92001B

BOLT,FUEL GAUGE

92001-1705

1
Out of stock

92002

BOLT,SCREW,4X12

92002-1996

1
Out of stock

92022

WASHER,10.5X26X2.3

92022-044

1

$3.12

In stock

92022A

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,L=13.1

92027-251

1
Out of stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92037A

CLAMP,WIRING HARNESS,L=60

92037-1069

1
Out of stock

92037B

CLAMP,TUBE

92037-147

1

$5.84

In stock

92037C

CLAMP

92037-1712

1

$3.97

In stock

92055

RING-O,TAP LEVER

92055-1085

1

$4.01

In stock

92059

TUBE,5X9X470

92059-1890

1

$7.49

In stock

92059A

TUBE,7X10X200

92059-1958

1
Out of stock

92075

DAMPER,FUEL TANK

92075-125

1

$4.93

In stock

92075A

1

$3.80

In stock

92075B

DAMPER,FEMALE

92075-175

1

$3.49

In stock

92075C

DAMPER,FUEL TANK,CNT

92075-1932

1
Out of stock

92077A

KNOB,FUEL TAP,BLACK

92077-1089-BK

1
Out of stock

92081

1

$3.10

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92140

1

$4.32

In stock

92144

1

$3.98

In stock

120

BOLT-SOCKET,5X12

120S0512

1
Out of stock

220

1

$0.63

In stock

220A

SCREW-PAN-CROSS

220C0508

1
Out of stock

221

SCREW-CSK-CROS

221B0418

1
Out of stock

670

O RING,4MM

670B1504

1

$3.27

In stock

702

1

$10.53

In stock
