2020 Kawasaki Ninja® 1000SX Front Master Cylinder Diagram

← All diagrams

Find the part on the Front Master Cylinder diagram for your 2020 Kawasaki Ninja® 1000SX, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

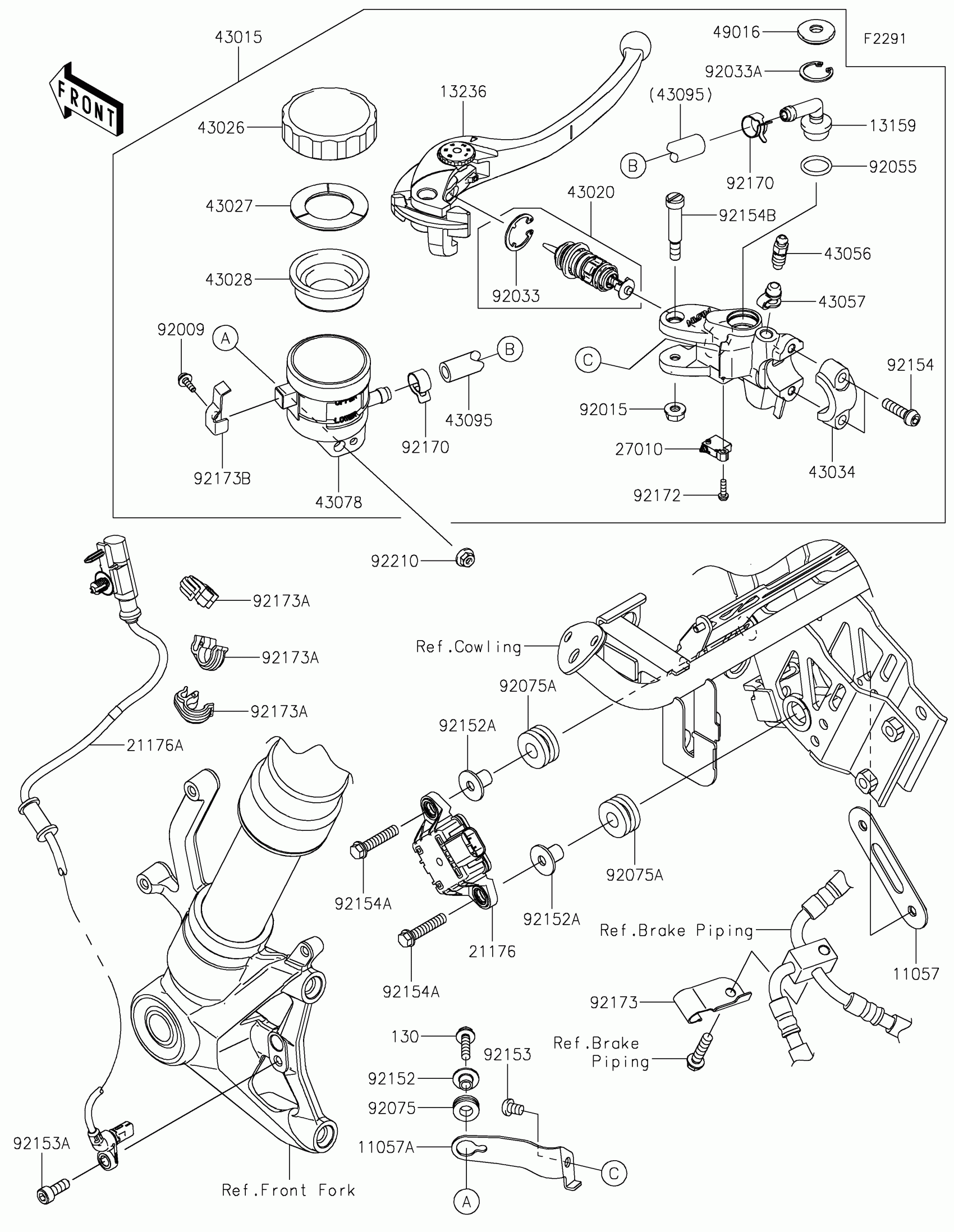

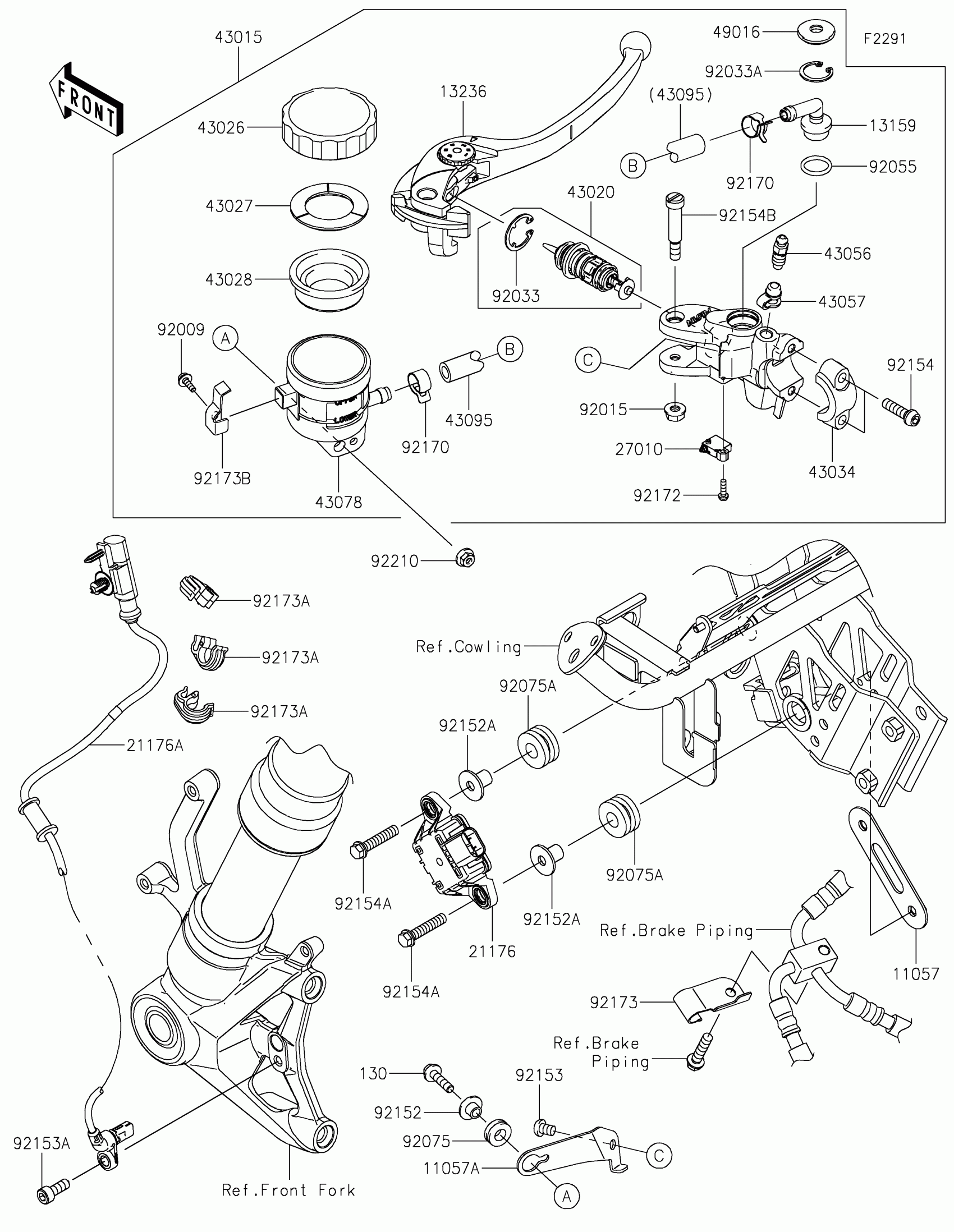

2020 Kawasaki Ninja® 1000SX Front Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET,SENSOR

11057-0381

1

$4.31

In stock

11057A

BRACKET,RESERVOIR

11057-0642

1

$5.76

In stock

130

BOLT-FLANGED,5X20

130BB0520

1

$1.69

In stock

13159

CONNECTOR

13159-1061

1

$10.27

In stock

13236

1

$65.41

In stock

21176

SENSOR,INERTIAL

21176-0878

1

$681.52

In stock

21176A

SENSOR,WHEEL SPEED

21176-0923

1

$119.54

In stock

27010

SWITCH,BRAKE

27010-0915

1

$76.34

In stock

43015

1

$443.13

In stock

43020

PISTON-COMP-BRAKE

43020-0010

1

$60.54

In stock

43026

CAP-BRAKE

43026-1051

1

$31.36

In stock

43027

PLATE-DIAPHRAGM

43027-1051

1

$4.22

In stock

43028

1

$15.01

In stock

43034

1

$21.59

In stock

43056

BREATHER-BRAKE

43056-1056

1

$11.32

In stock

43057

CAP-BREATHER

43057-1001

1

$3.89

In stock

43078

RESERVOIR

43078-0591

1
Out of stock

43095

1

$10.33

In stock

49016

COVER-SEAL

49016-1147

1

$4.98

In stock

92009

SCREW

92009-1570

1
Out of stock

92015

NUT,FLANGED,6MM,BLACK

92015-1233

1
Out of stock

92033

RING-SNAP

92033-0034

1

$4.07

In stock

92033A

RING-SNAP,20.5MM

92033-1186

1

$3.94

In stock

92055

RING-O,14.8X2.4

92055-0741

1

$2.95

In stock

92075

DAMPER

92075-161

1

$3.72

In stock

92075A

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92152

COLLAR

92152-0017

1

$2.29

In stock

92152A

COLLAR,6.3X9.5X14.1

92152-1847

1
Out of stock

92153

BOLT,6X8

92153-0578

1
Out of stock

92153A

BOLT,SOCKET,6X16

92153-1344

1
Out of stock

92154

BOLT,SOCKET,6X22

92154-1724

1

$2.05

In stock

92154A

BOLT,FLANGED,6X30

92154-1857

1

$1.81

In stock

92154B

BOLT,LEVER

92154-1912

1

$7.69

In stock

92170

CLAMP,HOSE

92170-1091

1

$3.97

In stock

92172

SCREW

92172-1243

1

$0.69

In stock

92173

CLAMP

92173-0086

1

$4.46

In stock

92173A

1

$1.27

In stock

92173B

CLAMP

92173-1790

1
Out of stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock
