1981 Yamaha MX175 (MX175H) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1981 Yamaha MX175 (MX175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

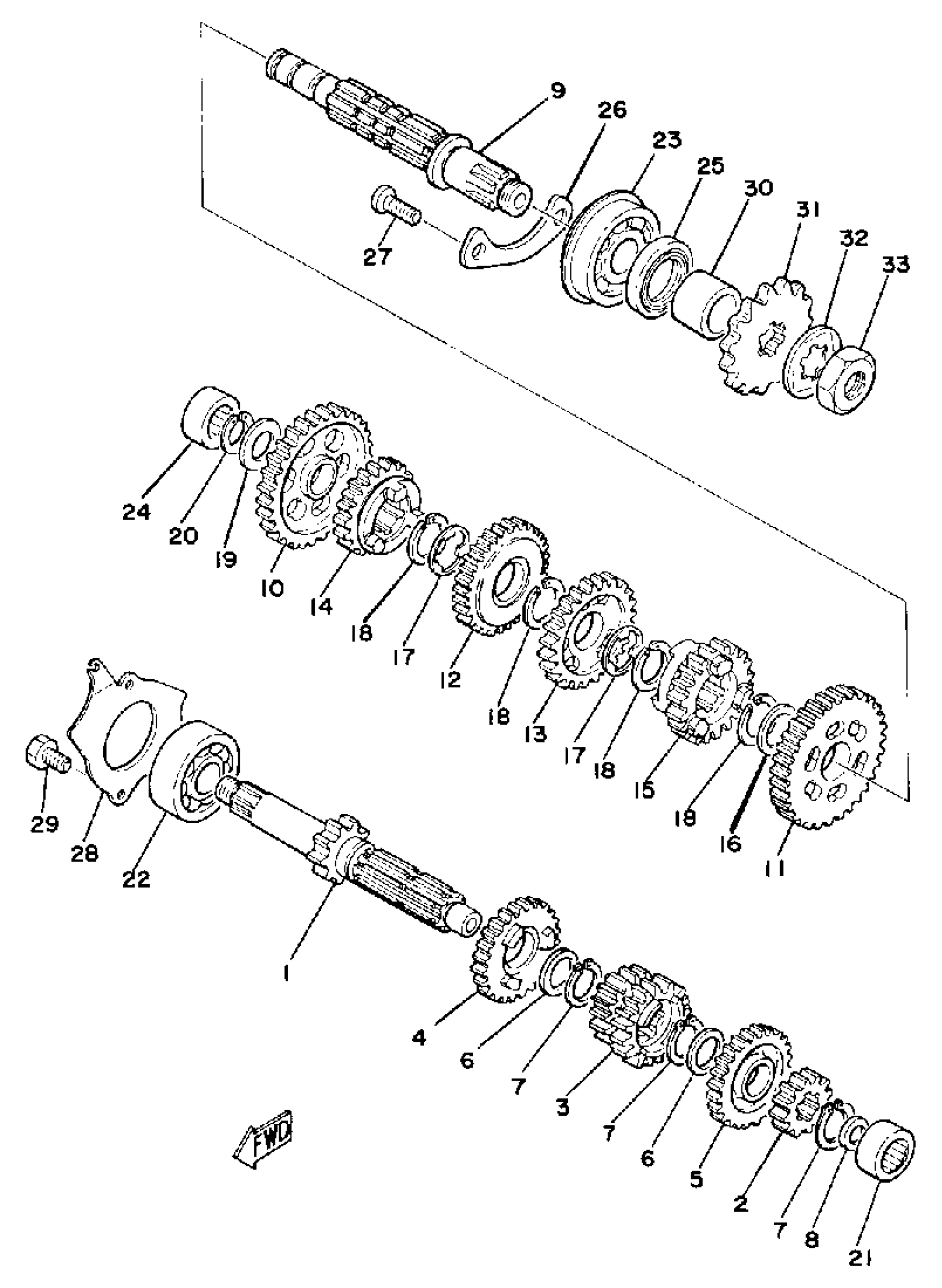

1981 Yamaha MX175 (MX175H) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

AXLE, MAIN

2A6-17411-00-00

1
Out of stock

2

GEAR, 2ND PINION

2A6-17121-00-00

1
Out of stock

3

GEAR, 3RD PINION

2A6-17131-00-00

1
Out of stock

4

GEAR, 5TH PINION

1W2-17151-00-00

1
Out of stock

5

GEAR, 6TH PINION

1W2-17161-00-00

1
Out of stock

6

WASHER PLATE 132172160000

90201-20266-00

1
Out of stock

7

CIRCLIP (525)

93410-20038-00

1

$2.62

In stock

8

WASHER (566)

90201-15701-00

1

$6.17

In stock

9

AXLE, DRIVE

2A6-17421-00-00

—

$74.15

In stock

10

GEAR, 1ST WHEEL (2A6-17211-00)

2A6-17211-01-00

1
Out of stock

11

GEAR, 2ND WHEEL (2A6-17221-00)

2A6-17221-01-00

1
Out of stock

12

GEAR, 3RD WHEEL

2A6-17231-00-00

1
Out of stock

13

GEAR, 4TH WHEEL

1W2-17241-00-00

1
Out of stock

14

GEAR, 5TH WHEEL

2A6-17251-00-00

1
Out of stock

15

GEAR, 6TH WHEEL

2A6-17261-00-00

1
Out of stock

16

WASHER, PLATE (537)

90201-22555-00

—
Out of stock

17

WASHER (537)

90209-18135-00

—
Out of stock

18

CIRCLIP (537)

93410-22039-00

—

$6.17

In stock

19

WASHER (566)

90201-15701-00

1

$6.17

In stock

20

CIRCLIP

93440-15012-00

—
Out of stock

21

—

$38.21

In stock

22

BEARING(4HM)

93306-30317-00

—

$33.54

In stock

23

BRG,R-B 6304 52MM 150G NT

93306-30411-00

—

$51.96

In stock

24

BEARING, CYLINDRICAL(2TV)

93311-31567-00

—
Out of stock

25

OIL SEAL (26X38X5-181)

93102-26042-00

—

$4.20

In stock

26

PLATE 2, BEARING COVER

1W1-15381-00-00

—

$4.11

In stock

27

SCREW, OVAL HEAD (92701-06012)

98603-06012-00

1
Out of stock

28

PLATE, BEARING COVER

1W1-17471-01-00

—

$5.32

In stock

29

BOLT (661)

97013-06012-00

—

$4.71

In stock

30

COLLAR (3V3)

90387-202A0-00

—

$18.57

In stock

31

SPROCKET,DRIVE 14T(5N01746141)

93822-14043-00

—
Out of stock

31

SPROCKET,DRIVE 15T(1741746150)

93822-15065-00

—
Out of stock

31

—

$18.58

In stock

32

WASHER, LOCK (1L8)

90215-16127-00

—

$8.91

In stock

33

NUT (1L8)

90179-16226-00

—

$7.46

In stock
