1981 Yamaha MX175 (MX175H) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1981 Yamaha MX175 (MX175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

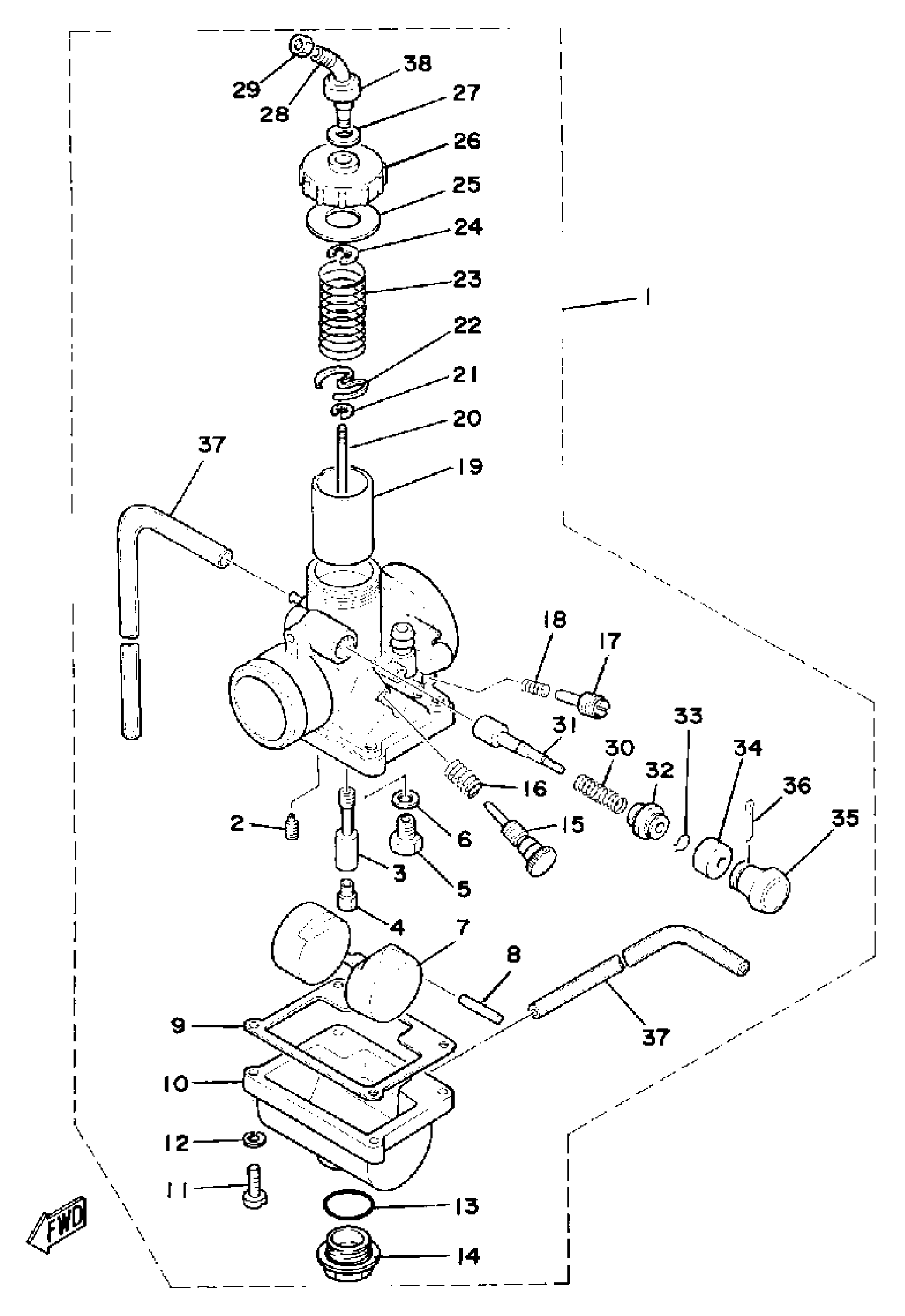

1981 Yamaha MX175 (MX175H) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

3M2-14101-00-00

1
Out of stock

2

JET, PILOT (# 27.5)

260-14142-27-00

1
Out of stock

3

. NOZZLE, MAIN

558-14141-32-00

1
Out of stock

4

JET, MAIN #125

137-14143-25-A0

—

$9.34

In stock

4

JET, MAIN #130

137-14143-26-A0

1
Out of stock

4

JET, MAIN #135

137-14143-27-00

—

$8.17

In stock

5

VALVE SEAT ASSY

1V0-14190-25-00

—

$45.18

In stock

6

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

7

FLOAT

314-14185-00-00

1
Out of stock

8

PIN, FLOAT

127-14186-00-00

1

$6.23

In stock

9

GASKET,FLOAT CHAMBER

304-14184-00-00

1
Out of stock

10

. BODY, FLOAT CHMBR 1

539-14181-04-00

1
Out of stock

11

SCREW, PAN HEAD(GA5)

98580-04014-00

1

$2.78

In stock

12

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

13

O-RING (541)

558-14147-00-00

1
Out of stock

14

PLUG, SCREW

500-14115-00-00

—

$25.29

In stock

15

. SCREW, THROTTLE

493-14122-00-00

1
Out of stock

16

. SPRING, THROTTLE STOP

493-14133-00-00

1
Out of stock

17

AIR SCREW SET

22K-14104-00-00

—

$9.95

In stock

18

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

19

. VALVE, THROTTLE 1

314-14112-30-00

1
Out of stock

20

NEEDLE SET

18L-1490J-00-00

—

$24.34

In stock

21

CLIP

363-14137-00-00

—

$9.95

In stock

22

. STOPPER, CABLE

246-14132-00-00

1
Out of stock

23

SPRING, THROTTLE VALVE

248-14131-00-00

—
Out of stock

24

CLIP

3FA-14137-00-00

—

$6.80

In stock

25

GASKET

2A6-14126-00-00

—
Out of stock

26

. TOP, MIXING CHAMBER

2A6-14158-00-00

1
Out of stock

27

GASKET

509-14198-00-00

—

$16.34

In stock

28

CABLE ADJUST SCREW SET

10X-14106-00-00

—

$35.45

In stock

29

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

30

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

31

. PLUNGER, STARTER

304-14171-00-00

1
Out of stock

32

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

33

CLIP, PLUNGER

353-14138-00-00

—

$5.23

In stock

34

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

35

HOLDER

304-14261-00-00

—

$35.95

In stock

36

PIN, COTTER

91490-16020-00

1

$6.23

In stock

37

PIPE

23F-14197-00-00

—

$24.11

In stock

38

CAP

3X3-14169-00-00

—

$15.20

In stock
