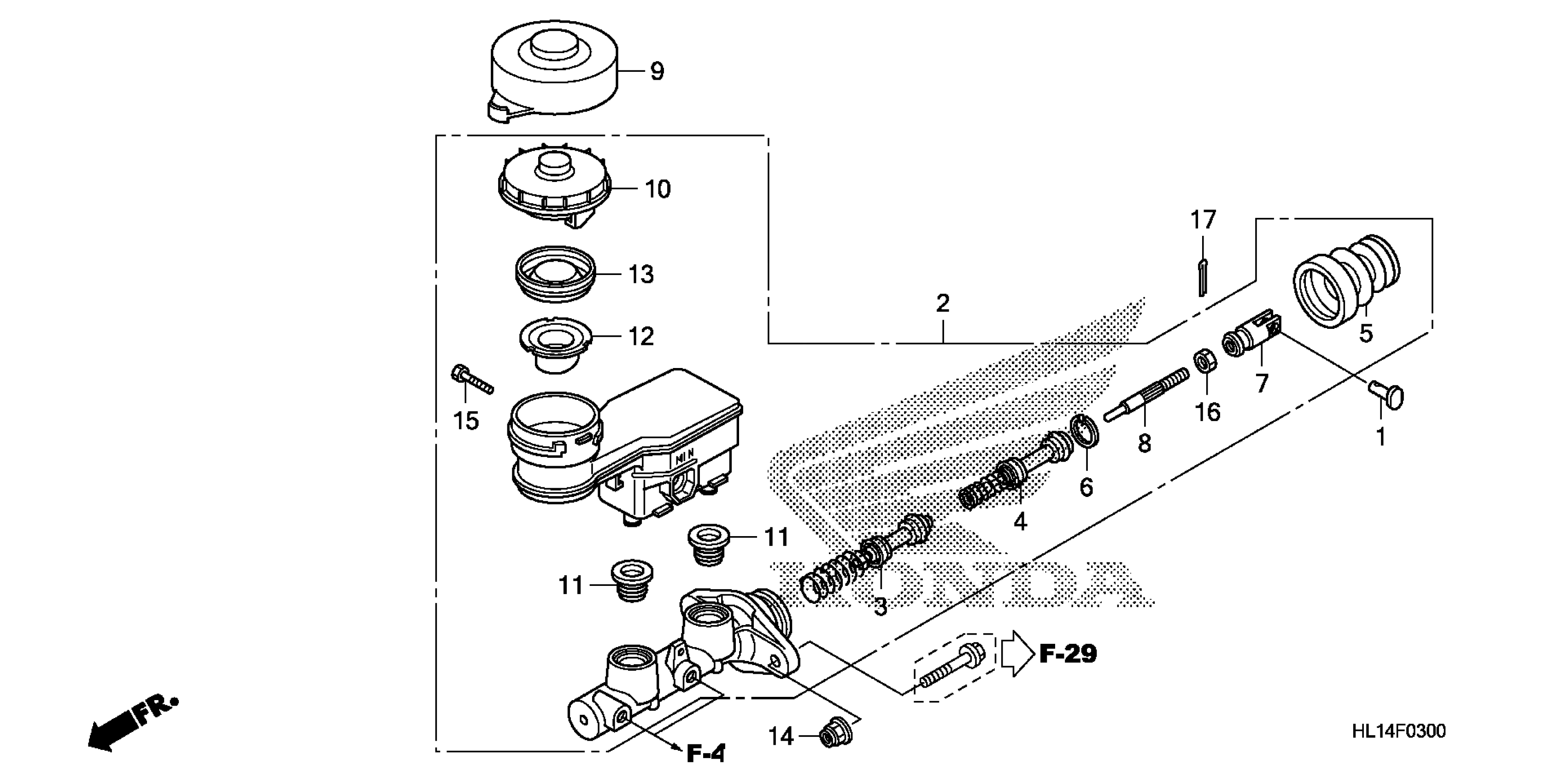

Honda MUV7002AC (13) BIG RED, MEX, VIN# 3H1VE011-DD400001 FRONT BRAKE MASTER CYLINDER Diagram

#

Description
Price

1

PIN, JOINT BRAKE

43456-GBZ-000

$4.33

2

MASTER CYLINDER ASSY. (COO)

45500-HL1-305

$261.36

3

PISTON ASSY., PRIMARY

45502-HL1-A01

$15.79

4

PISTON ASSY., SECONDARY

45503-HL1-A01

$18.84

5

BOOT

45504-HL1-A01

$8.34

6

CIRCLIP

45505-HL1-A01

$1.36

7

YOKE, PUSH ROD

45506-HL1-A01

$25.62

8

ROD, PUSH

45525-HL1-A01

$22.00

9

COVER, RESERVE TANK CAP

46163-HL1-A00

$20.33

10

CAP, RESERVE TANK

46662-S5A-003

$15.72

11

GROMMET

46665-S04-J01

$4.30

12

FILTER, BRAKE RESERVOIR

46666-S2K-003

$9.84

13

DIAPHRAGM This part replaces 46669-S5A-003.

46669-SCV-A01

$9.82

14

NUT, FLANGE (M8X1.25) (SELF-LOCK) This part replaces 90309-KF0-003.

90309-428-731

$3.35

14

NUT, FLANGE (M8X1.25) (SELF-LOCK)

90309-428-731

$3.35

15

BOLT, RECESSED (5X25)

92301-05025-0H

$1.08

16

NUT, HEX. (8MM)

94002-08000-0S

$1.49

17

PIN, SPLIT (2.0X12)

94201-20120

$1.49
