2017 Kawasaki Mule PRO-FXT Carrier Diagram

← All diagrams

Find the part on the Carrier diagram for your 2017 Kawasaki Mule PRO-FXT, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

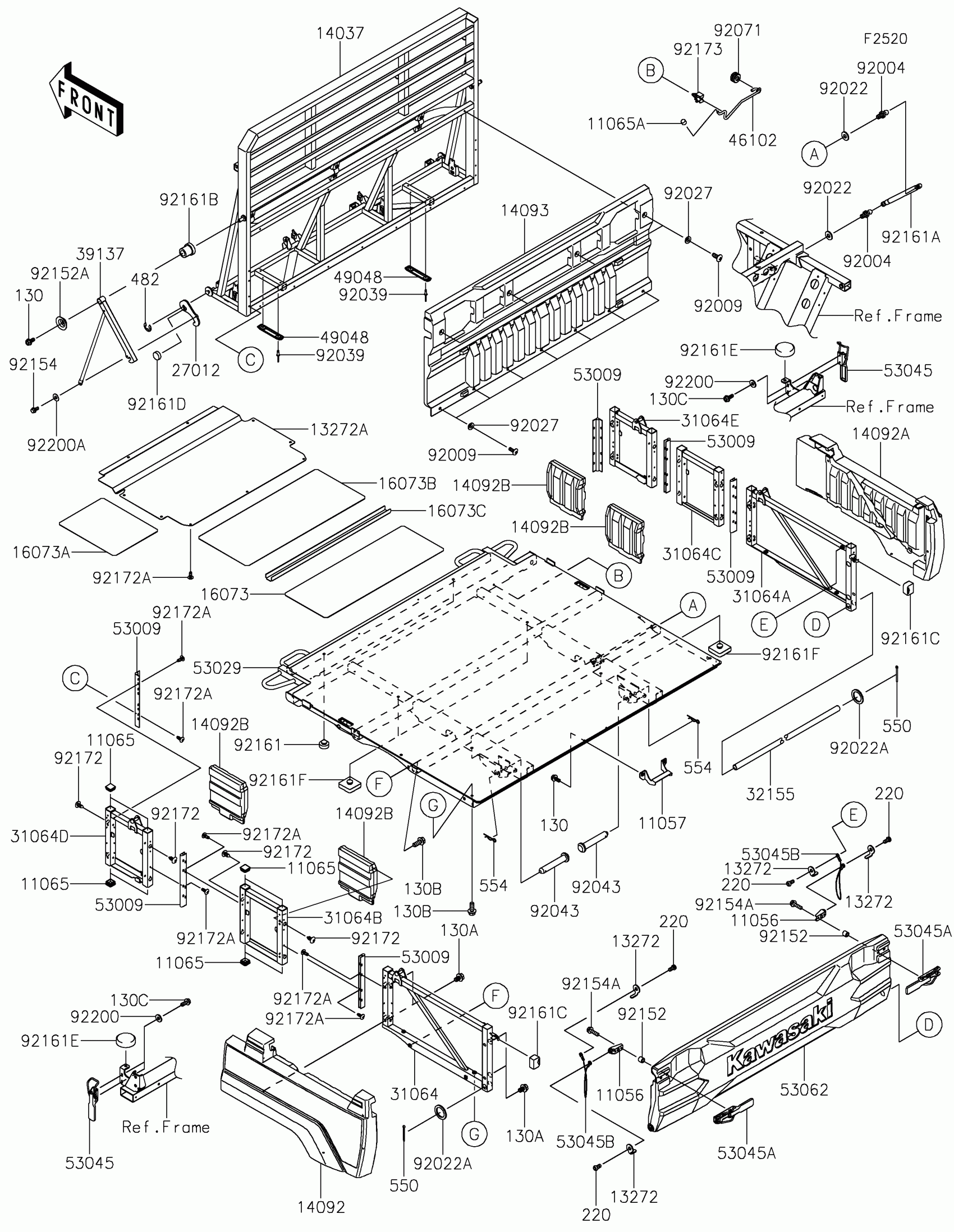

2017 Kawasaki Mule PRO-FXT Carrier Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,STOPPER

11056-2848

1
Out of stock

11056A

BRACKET,SUPPORT

11056-4273

1
Out of stock

11065

CAP

11065-0848

1
Out of stock

11065A

CAP

11065-7504

1
Out of stock

13272

PLATE

13272-1597

1

$1.05

In stock

13272A

PLATE

13272-1694

1

$339.01

In stock

14037

SCREEN

14037-0771

1

$717.09

In stock

14092

COVER,SIDE PANEL,RR,LH,F.BLACK

14092-1179-6Z

1
Out of stock

14092A

COVER,SIDE PANEL,RR,RH,F.BLACK

14092-1180-6Z

1
Out of stock

14092B

COVER,SIDE PANEL,L&R

14092-1181

1
Out of stock

14093

COVER,SCREEN

14093-0301

1
Out of stock

16073

INSULATOR,250X705

16073-0812

1
Out of stock

16073A

INSULATOR,265X335

16073-0813

1
Out of stock

16073B

INSULATOR,295X705

16073-0816

1
Out of stock

16073C

INSULATOR,70X705

16073-0817

1
Out of stock

27012

HOOK,SCREEN

27012-0787

1
Out of stock

31064

PIPE-COMP,RR,LH

31064-0634

1
Out of stock

31064A

PIPE-COMP,RR,RH

31064-0635

1
Out of stock

31064B

PIPE-COMP,MIDDLE,LH

31064-0638

1
Out of stock

31064C

PIPE-COMP,MIDDLE,RH

31064-0639

1
Out of stock

31064D

PIPE-COMP,FR,LH

31064-0640

1
Out of stock

31064E

PIPE-COMP,FR,RH

31064-0641

1
Out of stock

32155

PIPE

32155-1533

1
Out of stock

39137

STAY-COMP

39137-0661

1

$40.50

In stock

46102

ROD

46102-0606

1
Out of stock

49048

SHOE,SCREEN

49048-0005

1
Out of stock

53009

HINGE

53009-0031

1

$3.14

In stock

53029

CARRIER,BASE

53029-0350

1

$903.91

In stock

53045

HOOK-ASSY,MAIN LOCK

53045-0025

1

$21.49

In stock

53045A

1

$23.72

In stock

53045B

HOOK-ASSY

53045-0029

1

$5.19

In stock

53062

GATE-TAIL

53062-0022

1

$125.99

In stock

92004

STUD

92004-0733

1
Out of stock

92022

WASHER,8.2X19X2

92022-1533

1
Out of stock

92022A

WASHER,23X32X2.3

92022-1618

1
Out of stock

92039

RIVET,3.2X8

92039-3763

1
Out of stock

92043

PIN,12.4X72.4

92043-0716

1
Out of stock

92071

GROMMET,7.5X14X11

92071-0763

1
Out of stock

92075

DAMPER

92075-1882

1
Out of stock

92152

COLLAR,6.8X10X9.3

92152-1799

1
Out of stock

130

BOLT-FLANGED,6X14

130BA0614

1

$1.12

In stock

130A

BOLT-FLANGED,8X12

130BA0812

1

$0.92

In stock

130B

BOLT-FLANGED,8X20

130BA0820

1

$3.27

In stock

130C

BOLT-FLANGED,6X16

130CA0616

1

$1.53

In stock

220

SCREW-PAN-CROS,6X10

220AB0610

1
Out of stock

482

CIRCLIP-TYPE-E,10MM

482EA0100

1
Out of stock

550

PIN-COTTER,3.0X30

550AA3030

1
Out of stock

554

PIN-SNAP,12MM

554DA1200

1
Out of stock

92152A

COLLAR

92152-2128

1
Out of stock

92154

BOLT,FLANGED,5X4.5

92154-0974

1
Out of stock

92154A

BOLT,FLANGED,6X22

92154-1356

1
Out of stock

92161

DAMPER

92161-0590

1
Out of stock

92161A

DAMPER

92161-1615

1

$26.79

In stock

92161B

DAMPER,12.5X20X24

92161-1634

1

$1.46

In stock

92161C

DAMPER

92161-1656

1

$1.22

In stock

92161D

DAMPER,17X6

92161-1708

1

$0.69

In stock

92161E

DAMPER,10X40X10

92161-1775

1

$7.47

In stock

92172

SCREW,6X16

92172-0284

1
Out of stock

92172A

SCREW,6X16

92172-0711

1
Out of stock

92172B

SCREW,TAPPING,6X16

92172-0739

1
Out of stock

92173

CLAMP,FUEL PIPE

92173-1213

1
Out of stock

92200

WASHER,6.5X16X2.0

92200-1543

1
Out of stock

92200A

WASHER,6.5X16X0.5

92200-1769

1
Out of stock
