2026 Kawasaki Mule PRO-FXR™ 1000 Steering Shaft Diagram

← All diagrams

Find the part on the Steering Shaft diagram for your 2026 Kawasaki Mule PRO-FXR™ 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

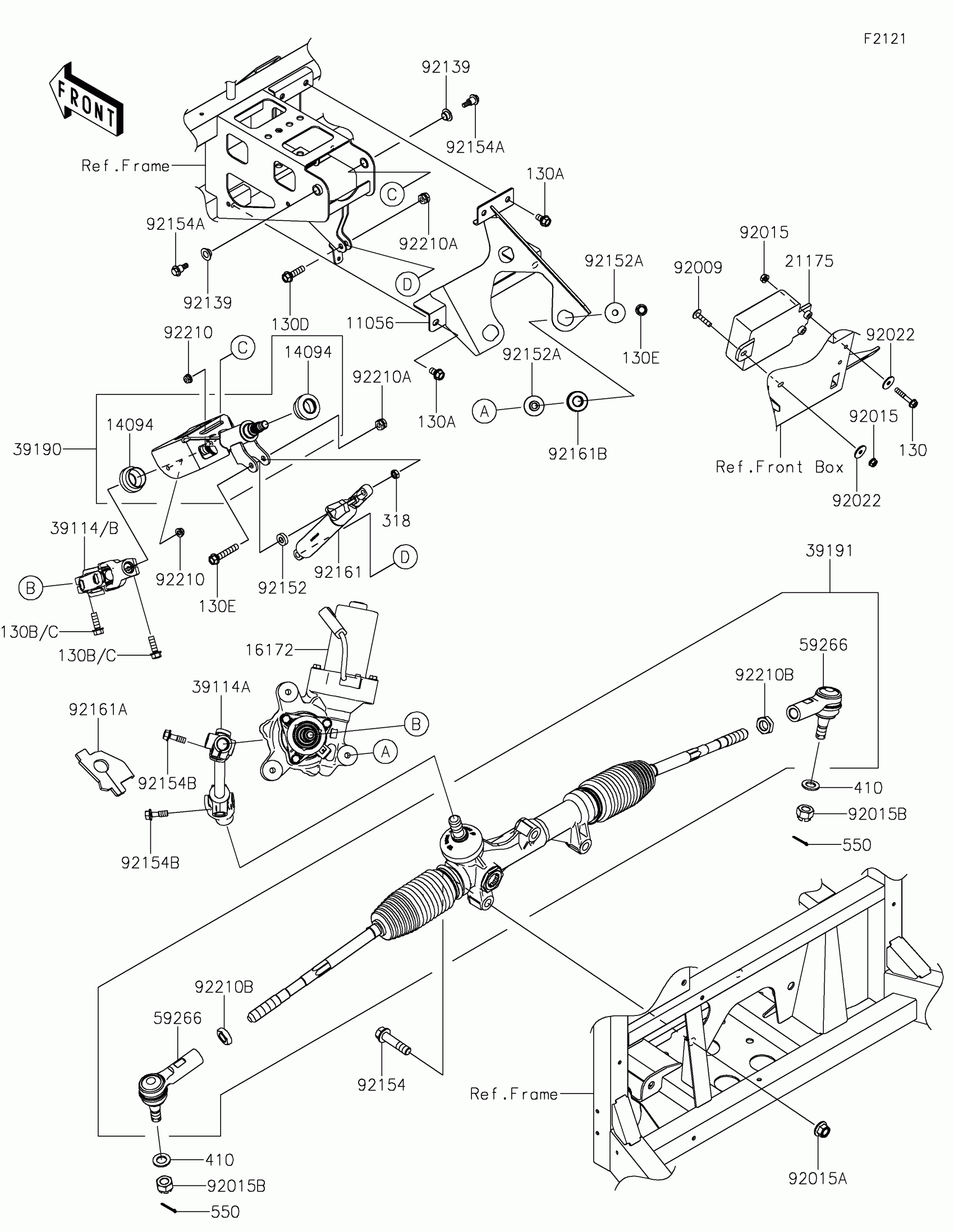

2026 Kawasaki Mule PRO-FXR™ 1000 Steering Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET

11056-2838

1

$61.86

In stock

14094

1

$5.66

In stock

16172

ACTUATOR,EPS

16172-0557

1

$1,859.76

In stock

21175

1

$881.07

In stock

39114A

SHAFT-COMP-STRG

39114-0045

1

$161.85

In stock

39114B

SHAFT-COMP-STRG,UPP

39114-0048

1

$85.22

In stock

39190

SHAFT-ASSY-STEERING

39190-0022

1

$221.22

In stock

39191

GEAR-ASSY-STEERING

39191-0039

1

$1,077.04

In stock

59266

JOINT-BALL

59266-0771

1

$88.38

In stock

92009

SCREW,6X28,BLACK

92009-1400

1
Out of stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

1

$7.04

In stock

92015B

NUT,CASTLE,14MM

92015-1841

1

$6.66

In stock

92022

WASHER,6.5X22X1.6

92022-237

1
Out of stock

92139

BUSHING

92139-0230

1

$4.10

In stock

92152

COLLAR,8.2X18X5

92152-1848

1
Out of stock

92152A

COLLAR,8.5X30X10.6

92152-2149

1
Out of stock

92154

BOLT,FLANGED,12X50

92154-1008

1

$6.25

In stock

92154A

BOLT,6X21.5

92154-1320

1

$2.05

In stock

92154B

BOLT

92154-4224

1

$3.17

In stock

92161

DAMPER,GAS SPRING

92161-1825

1

$46.43

In stock

92161A

DAMPER

92161-2492

1

$2.22

In stock

92161B

DAMPER,ACTUATOR

92161-7517

1

$2.66

In stock

92210

NUT,LOCK,FLANGED,6MM

92210-0303

1
Out of stock

92210A

NUT,HARD LOCK,8MM

92210-0934

1
Out of stock

92210B

NUT

92210-1933

1

$12.95

In stock

130

BOLT-FLANGED,6X35

130BA0635

1

$0.90

In stock

130A

BOLT-FLANGED,8X14

130BA0814

1

$1.78

In stock

130C

BOLT-FLANGED,8X25

130CA0825

1

$1.31

In stock

130D

BOLT-FLANGED,8X30

130CA0830

1

$1.00

In stock

130E

BOLT-FLANGED,8X45

130CA0845

1

$1.10

In stock

318

NUT-HEX-SMALL,8MM

318BA0800

1

$1.20

In stock

410

1

$1.81

In stock

550

PIN-COTTER,3.0X25

550AA3025

1

$0.67

In stock
