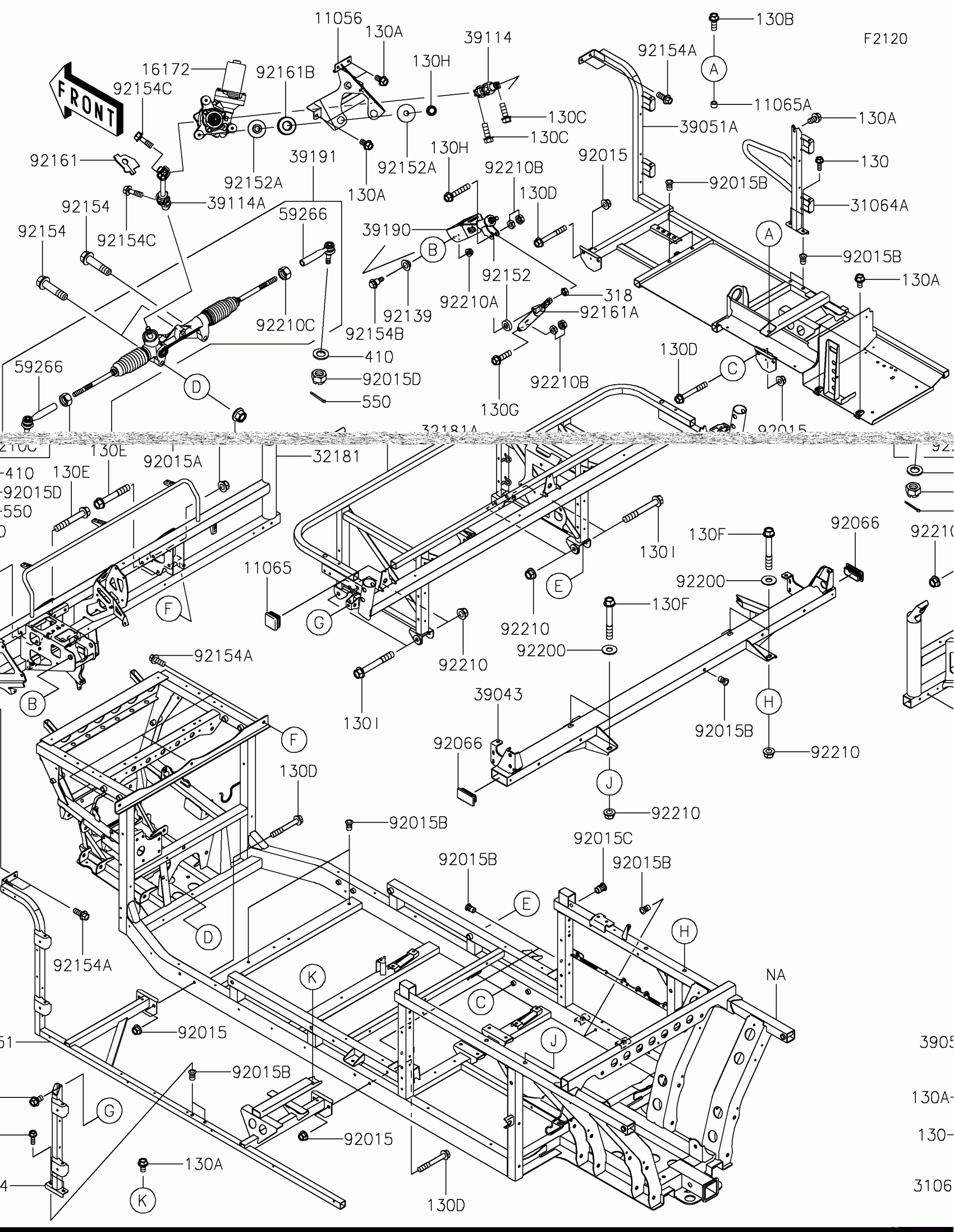

2021 Kawasaki Mule PRO-DXT™ EPS Diesel FE Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Kawasaki Mule PRO-DXT™ EPS Diesel FE, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2021 Kawasaki Mule PRO-DXT™ EPS Diesel FE Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET

11056-2838

1
Out of stock

11065

CAP

11065-0901

1
Out of stock

11065A

CAP

11065-7504

1
Out of stock

130

BOLT-FLANGED,6X18

130BA0618

1

$1.36

In stock

130A

BOLT-FLANGED,8X14

130BA0814

1

$1.78

In stock

130B

BOLT-FLANGED,8X22

130BA0822

1

$2.59

In stock

16172

ACTUATOR,EPS

16172-0557

1
Out of stock

31064

PIPE-COMP,RR DOOR HINGE,LH

31064-0704

1
Out of stock

31064A

PIPE-COMP,RR DOOR HINGE,RH

31064-0705

1
Out of stock

32181

FRAME-SUB-COMP,DASH PANEL

32181-0011

1
Out of stock

32181A

FRAME-SUB-COMP,SEAT

32181-0014

1
Out of stock

39043

1

$782.54

In stock

39051

FRAME-COMP-SIDE,LH

39051-0011

1

$327.32

In stock

39051A

FRAME-COMP-SIDE,RH

39051-0013

1

$626.53

In stock

39114

SHAFT-COMP-STRG

39114-0019

1

$97.99

In stock

39114A

SHAFT-COMP-STRG

39114-0031

1
Out of stock

39190

SHAFT-ASSY-STEERING

39190-0006

1

$221.22

In stock

39191

GEAR-ASSY-STEERING

39191-0030

1

$1,081.66

In stock

59266

JOINT-BALL

59266-0712

1
Out of stock

92015

NUT,8MM

92015-1432

1
Out of stock

92015A

NUT,LOCK,FLANGED,12MM

92015-1433

1
Out of stock

92015B

NUT,POP,6MM,L=15

92015-1791

1
Out of stock

92015C

NUT,POP,8MM,L=16.5

92015-1793

1
Out of stock

92015D

NUT,CASTLE,14MM

92015-1841

1
Out of stock

92066

PLUG

92066-7505

1
Out of stock

92139

BUSHING

92139-0230

1
Out of stock

92152

COLLAR,8.2X18X5

92152-1848

1
Out of stock

92152A

COLLAR,8.5X30X10.6

92152-2149

1
Out of stock

92154

BOLT,FLANGED,12X50

92154-1008

1
Out of stock

92154A

BOLT,FLANGED,8X20

92154-1226

1
Out of stock

92154B

BOLT,6X21.5

92154-1320

1
Out of stock

92154C

BOLT

92154-4224

1
Out of stock

92161

DAMPER

92161-1689

1

$2.22

In stock

92161A

DAMPER,GAS SPRING

92161-1825

1

$46.43

In stock

92161B

DAMPER,ACTUATOR

92161-7517

1

$2.66

In stock

92200

WASHER,10.5X25X1.6

92200-1595

1
Out of stock

92210

NUT,LOCK,FLANGED,10MM

92210-0276

1
Out of stock

92210A

NUT,LOCK,FLANGED,6MM

92210-0303

1
Out of stock

92210B

NUT,HARD LOCK,8MM

92210-0934

1
Out of stock

92210C

NUT,16MM

92210-0969

1
Out of stock

130C

BOLT-FLANGED,8X25

130BA0825

1

$2.34

In stock

130D

BOLT-FLANGED,8X60

130BA0860

1

$1.44

In stock

130E

BOLT-FLANGED,10X65

130BA1065

1

$2.17

In stock

130F

BOLT-FLANGED,10X70

130BA1070

1

$2.25

In stock

130G

BOLT-FLANGED,8X30

130CA0830

1

$1.00

In stock

130H

BOLT-FLANGED,8X45

130CA0845

1

$1.10

In stock

130I

BOLT-FLANGED,10X75

130CA1075

1

$3.85

In stock

318

NUT-HEX-SMALL,8MM

318BA0800

1
Out of stock

410

WASHER-PLAIN-SMALL,14MM

410AA1400

1
Out of stock

550

PIN-COTTER,3.0X25

550AA3025

1
Out of stock
