2016 Kawasaki Mule Pro-DXT™ Diesel Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 2016 Kawasaki Mule Pro-DXT™ Diesel, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

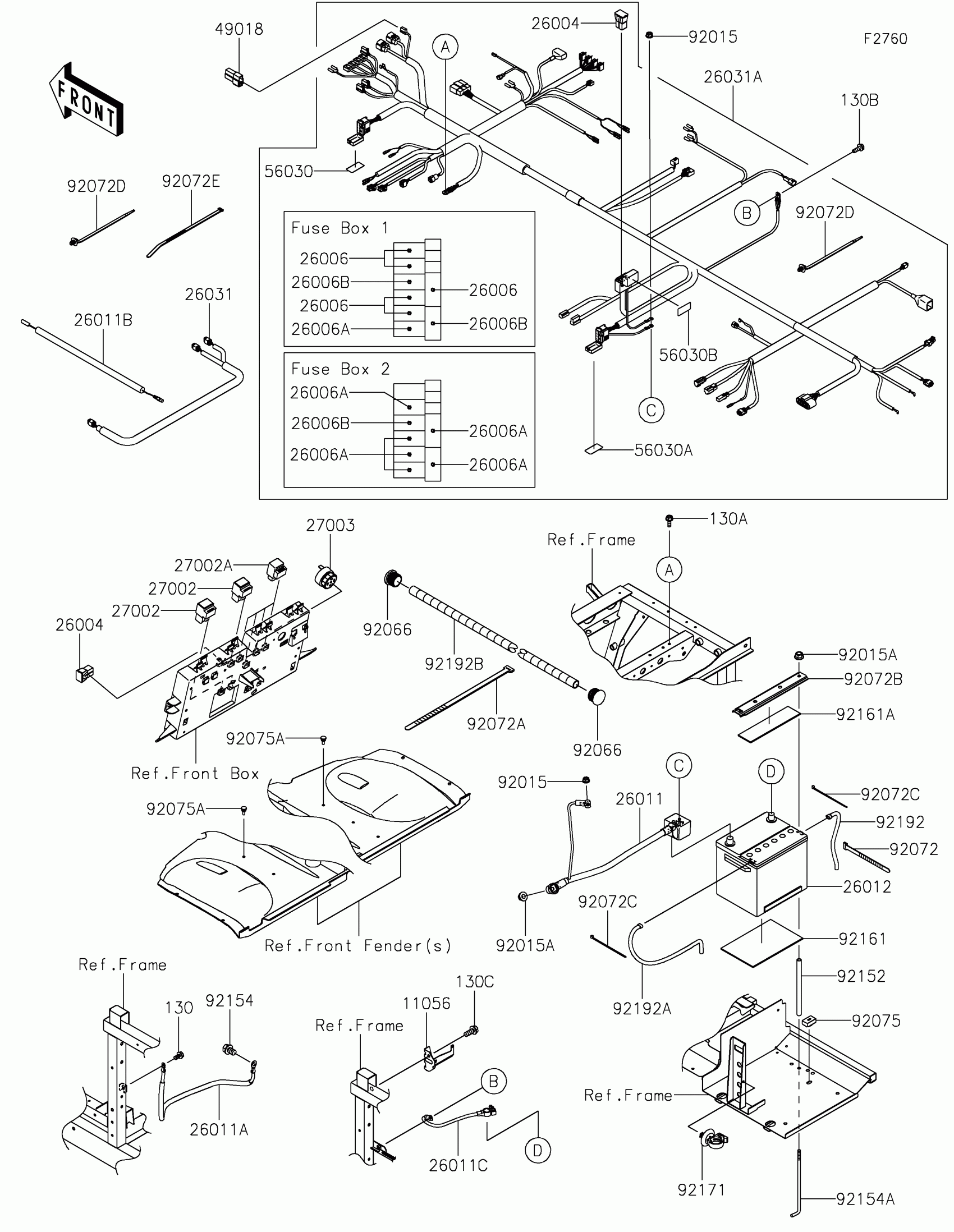

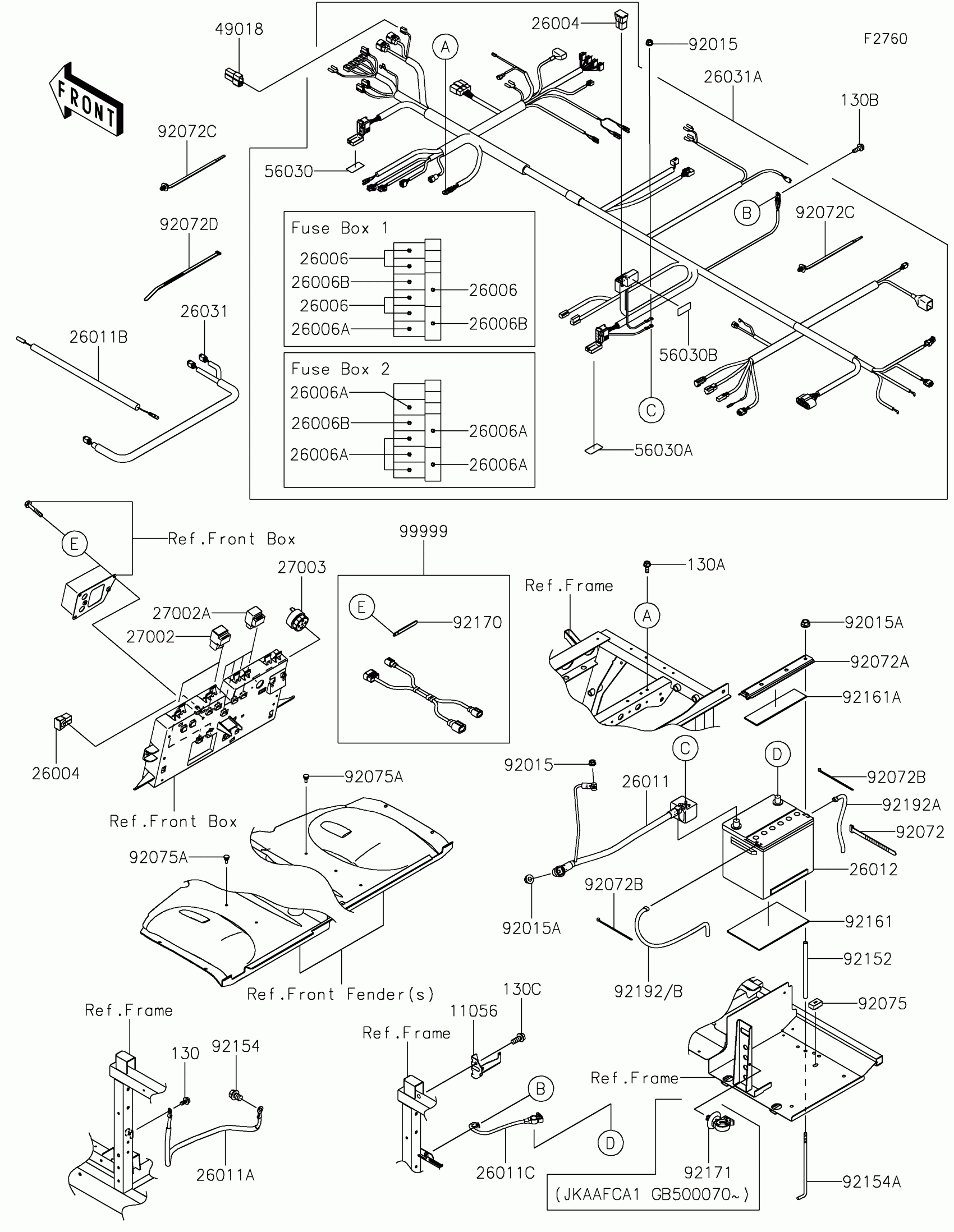

2016 Kawasaki Mule Pro-DXT™ Diesel Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,FUSE

11056-7478

1

$7.75

In stock

26004

FUSE-ASSY,60A

26004-0024

1

$4.27

In stock

26006

FUSE,MINI BLADE,10A,RED

26006-0009

1
Out of stock

26006A

1

$4.32

In stock

26006B

1

$4.16

In stock

26011

1

$63.07

In stock

26011A

1

$18.24

In stock

26011B

1

$6.71

In stock

26011C

1

$45.61

In stock

26012

BATTERY,WET,(26R)

26012-7501

1

$130.95

In stock

26031

HARNESS,SUB

26031-1647

1

$76.89

In stock

26031A

HARNESS,MAIN

26031-1883

1

$754.45

In stock

27002

RELAY-ASSY

27002-0012

1

$43.03

In stock

27002A

RELAY-ASSY

27002-1062

1

$41.21

In stock

27003

HORN,PARKING BUZZER

27003-0116

1

$29.15

In stock

49018

DIODE

49018-0006

1

$10.62

In stock

56030

LABEL,FUSE BOX1

56030-0917

1

$2.37

In stock

56030A

LABEL,FUSE BOX2

56030-0919

1

$2.37

In stock

56030B

LABEL,FUSE BOX3

56030-0920

1

$2.37

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT,FLANGED,8MM

92015-1406

1

$3.53

In stock

92072

BAND,L=123

92072-030

1

$3.97

In stock

92072A

BAND

92072-0767

1

$9.53

In stock

92072B

BAND,92X2.4

92072-0791

1

$0.47

In stock

92072C

1

$2.97

In stock

92072D

BAND,L=292.1

92072-3509

1
Out of stock

92075

DAMPER

92075-099

1

$4.37

In stock

92075A

DAMPER,6X10X15

92075-1808

1

$1.24

In stock

92152

COLLAR,9.4X12.7X190.8

92152-1852

1
Out of stock

92154

BOLT,FLANGED,10X14

92154-1383

1

$1.47

In stock

92154A

BOLT,BATTERY

92154-1650

1

$8.72

In stock

92161

DAMPER

92161-0578

1

$3.80

In stock

92161A

DAMPER

92161-1753

1

$7.46

In stock

92170

CLAMP

92170-1925

1

$1.98

In stock

92171

CLAMP

92171-0453

1

$3.12

In stock

92192

TUBE,BREATHER,7X10X500

92192-1645

1
Out of stock

92192A

TUBE,BREATHER,7X10X240

92192-1646

1
Out of stock

130

BOLT-FLANGED,6X12

130BA0612

1

$1.46

In stock

130A

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

130B

BOLT-FLANGED,6X18

130BA0618

1

$1.36

In stock

130C

BOLT-FLANGED,8X20

130BA0820

1

$3.27

In stock

92192B

TUBE,BREATHER,7X10X450

92192-1694

1
Out of stock

99999

KIT,SUB HARNESS

99999-0716

1

$86.08

In stock
