2025 Kawasaki Mule PRO-DX™ EPS Carrier Diagram

← All diagrams

Find the part on the Carrier diagram for your 2025 Kawasaki Mule PRO-DX™ EPS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

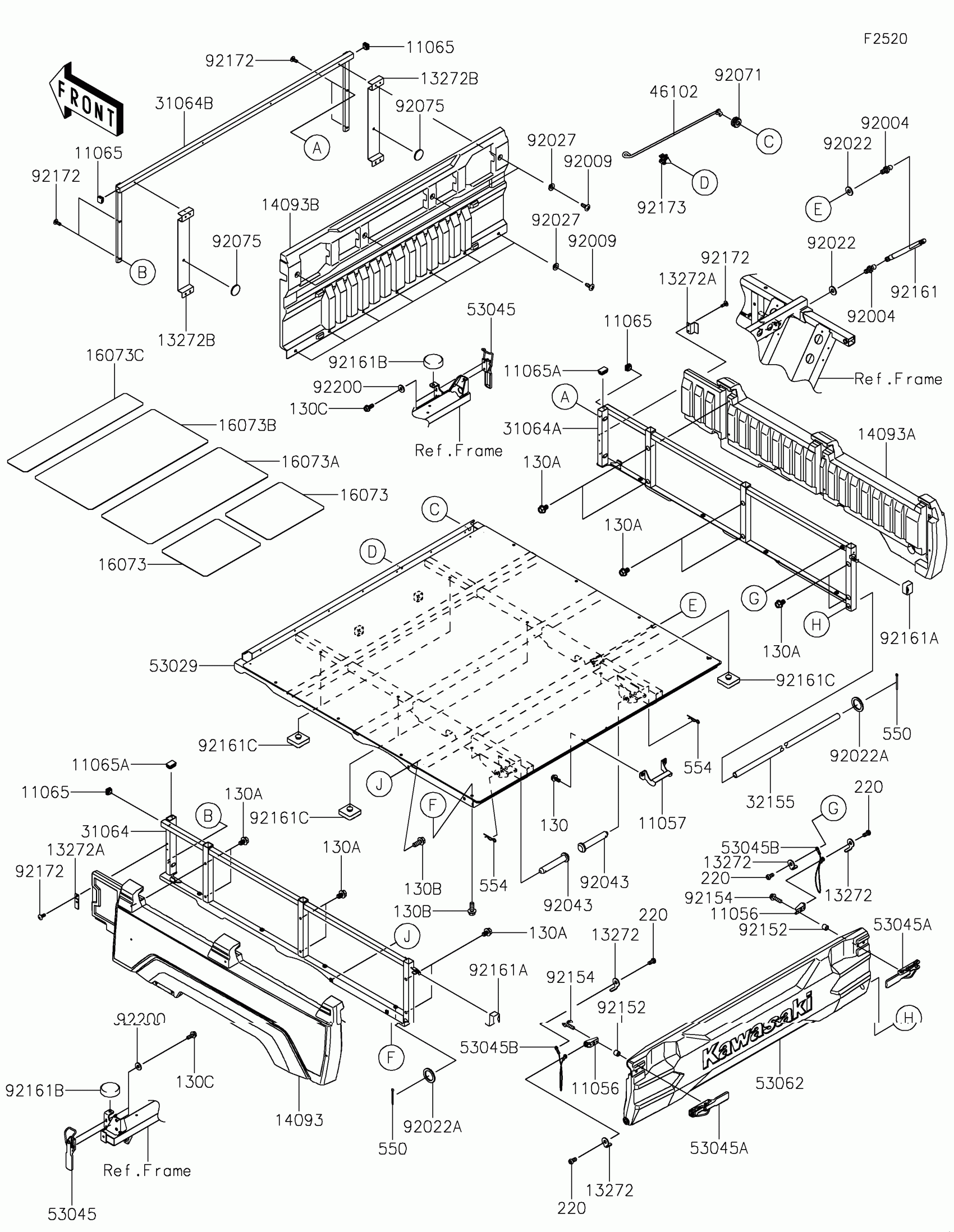

2025 Kawasaki Mule PRO-DX™ EPS Carrier Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,STOPPER

11056-2848

1
Out of stock

11057

BRACKET,GATE SUPPORT

11057-1438

1
Out of stock

11065

CAP

11065-0901

1
Out of stock

11065A

CAP

11065-0907

1
Out of stock

13272

PLATE

13272-1597

1

$1.05

In stock

13272A

PLATE,SIDE FRAME

13272-1993

1

$3.25

In stock

13272B

PLATE,FR COVER

13272-2101

1

$30.78

In stock

14093

COVER,RESIN PANEL,LH,F.BLACK

14093-0165-6Z

1
Out of stock

14093A

COVER,RESIN PANEL,RH,F.BLACK

14093-0166-6Z

1
Out of stock

14093B

COVER,SCREEN

14093-0301

1
Out of stock

16073

INSULATOR,265X335

16073-0878

1
Out of stock

16073A

INSULATOR,295X705

16073-0879

1
Out of stock

16073B

INSULATOR,335X705

16073-0882

1
Out of stock

16073C

INSULATOR,115X705

16073-0883

1
Out of stock

31064

PIPE-COMP,SIDE FRAME,LH

31064-0661

1
Out of stock

31064A

PIPE-COMP,SIDE FRAME,RH

31064-0662

1
Out of stock

31064B

PIPE-COMP,FR FRAME

31064-0663

1
Out of stock

32155

PIPE

32155-1533

1
Out of stock

46102

ROD,STOPPER

46102-0615

1
Out of stock

53029

CARRIER,BASE

53029-0343

1

$1,017.81

In stock

53045

HOOK-ASSY,MAIN LOCK

53045-0025

1

$21.49

In stock

53045A

1

$23.72

In stock

53045B

HOOK-ASSY

53045-0029

1

$5.19

In stock

53062

GATE-TAIL

53062-0022

1

$125.99

In stock

92004

STUD

92004-0733

1
Out of stock

92009

SCREW,TAPPING,6X16

92009-1166

1
Out of stock

92022

WASHER,8.2X19X2

92022-1533

1
Out of stock

92022A

WASHER,23X32X2.3

92022-1618

1
Out of stock

92027

COLLAR,L=4.6

92027-1168

1
Out of stock

92043

PIN,12.4X72.4

92043-0716

1
Out of stock

92071

GROMMET,7.5X14X11

92071-0763

1
Out of stock

92075

DAMPER,RUBBER

92075-261

1
Out of stock

92152

COLLAR,6.8X10X9.3

92152-1799

1
Out of stock

92154

BOLT,FLANGED,6X22

92154-1356

1
Out of stock

92161

DAMPER

92161-1615

1

$26.79

In stock

92161A

DAMPER

92161-1656

1

$1.22

In stock

92161B

DAMPER,10X40X10

92161-1775

1

$7.47

In stock

92161C

DAMPER,10X34X10

92161-1920

1

$1.39

In stock

92172

SCREW,TAPPING,6X16

92172-0739

1
Out of stock

92173

CLAMP,FUEL PIPE

92173-1213

1
Out of stock

92200

WASHER,6.5X16X2.0

92200-1543

1
Out of stock

130

BOLT-FLANGED,6X14

130BA0614

1

$1.12

In stock

130A

BOLT-FLANGED,8X12

130BA0812

1

$0.92

In stock

130B

BOLT-FLANGED,8X20

130BA0820

1

$3.27

In stock

130C

BOLT-FLANGED,6X16

130CA0616

1

$1.53

In stock

220

SCREW-PAN-CROS,6X10

220AB0610

1
Out of stock

550

PIN-COTTER,3.0X30

550AA3030

1
Out of stock

554

PIN-SNAP,12MM

554DA1200

1
Out of stock
