2010 Kawasaki Mule Gear Change Mechanism Diagram

← All diagrams

Find the part on the Gear Change Mechanism diagram for your 2010 Kawasaki Mule, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

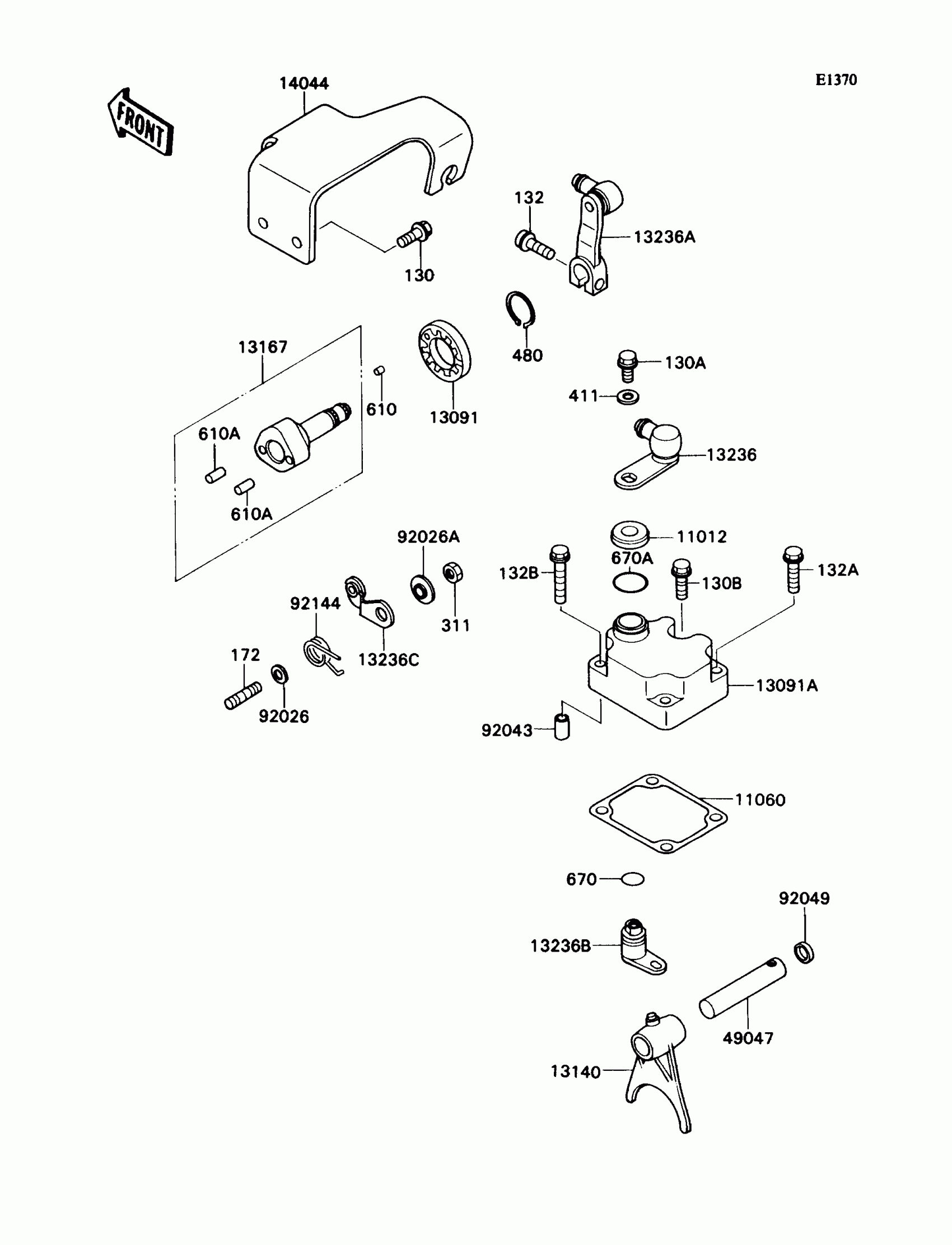

2010 Kawasaki Mule Gear Change Mechanism Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP

11012-1652

1

$7.95

In stock

11060

GASKET,CONTROL LEVER

11060-1233

1
Out of stock

13091

HOLDER,CHANGE LEVER

13091-1540

1
Out of stock

13091A

HOLDER

13091-1548

1

$56.28

In stock

13140

FORK-SHIFT

13140-1175

1

$112.11

In stock

13167

SHAFT-CHANGE

13167-1078

1
Out of stock

13236

LEVER-COMP

13236-1175

1
Out of stock

13236A

LEVER-COMP

13236-1198

1
Out of stock

13236B

LEVER-COMP,HIGH/LOW

13236-1199

1
Out of stock

13236C

LEVER-COMP,POSITION

13236-1200

1
Out of stock

14044

HOLDER-CABLE

14044-1066

1

$40.80

In stock

49047

ROD-SHIFT

49047-1078

1

$29.55

In stock

92026

SPACER,6.3X12X1.0

92026-094

1

$8.92

In stock

92026A

SPACER

92026-1217

1

$4.37

In stock

92043

PIN,6.2X8X14

92043-1263

1

$0.49

In stock

92049

SEAL-OIL,RCA124

92049-1311

1
Out of stock

92144

1

$8.59

In stock

130

BOLT-FLANGED

130D0616

1
Out of stock

130A

BOLT-FLANGED,6X12

130J0612

1
Out of stock

130B

BOLT-FLANGED

130J0620

1
Out of stock

132

BOLT-FLANGED-SMALL,6X20

132J0620

1
Out of stock

132A

BOLT-FLANGED-SMALL,6X25

132J0625

1
Out of stock

132B

BOLT-FLANGED-SMALL,6X35

132J0635

1
Out of stock

172

BOLT-STUD,6X14

172G0614

1
Out of stock

311

NUT-HEX,6MM

311G0600

1
Out of stock

411

WASHER PLAIN

411F0600

1

$1.08

In stock

480

1

$3.97

In stock

610

ROLLER,4X4

610A0404

1

$4.17

In stock

610A

ROLLER,6X12

610A0612

1

$4.17

In stock

670

O RING,10MM

670B2010

1

$1.31

In stock

670A

O RING,18MM

670B2018

1

$1.25

In stock
