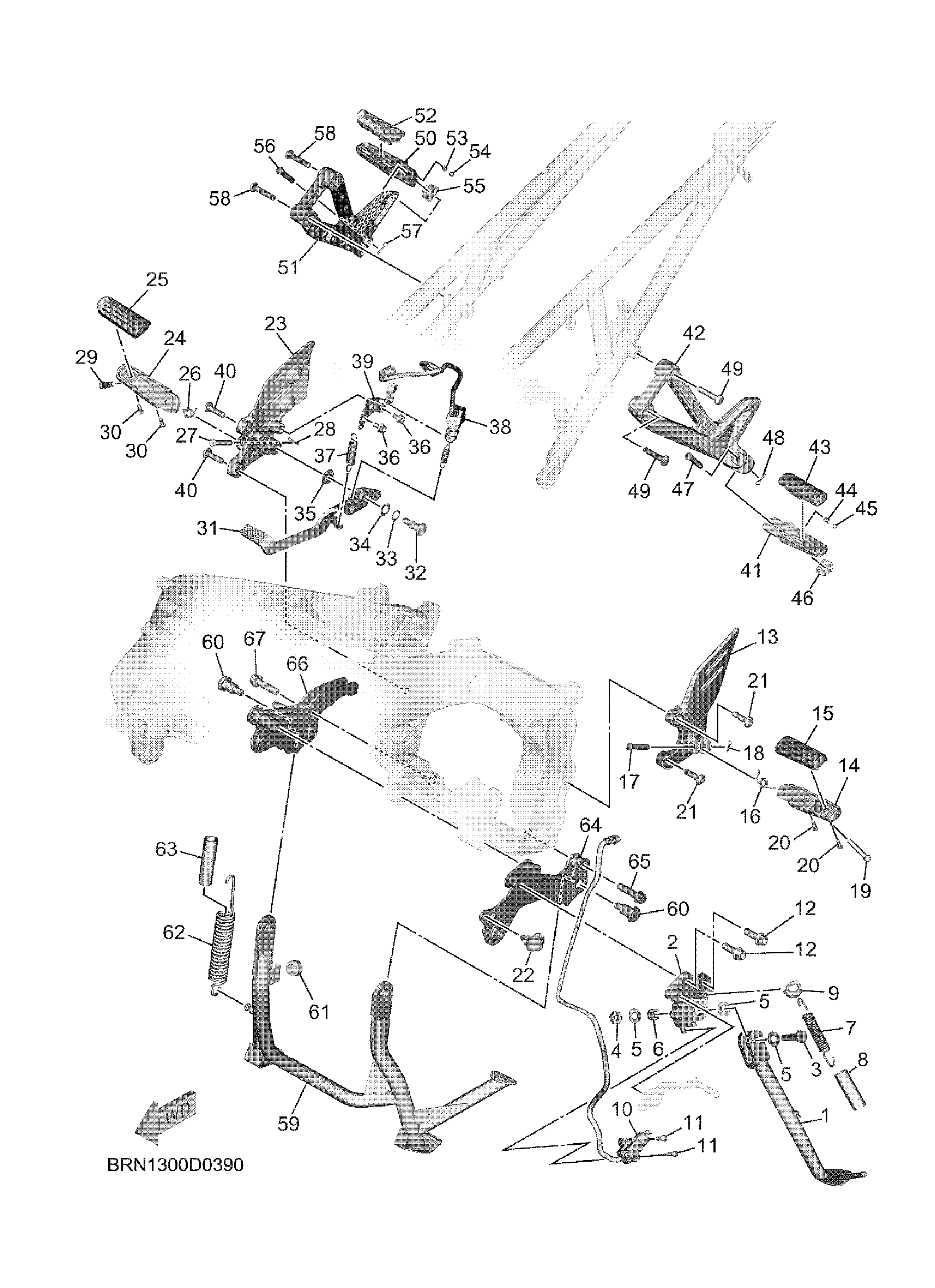

Yamaha MTT9SCB (TRACER 9 CA) BRN6 2025 STAND & FOOTREST Diagram

#

Description
Price

1

STAND, SIDE

BLG-27311-00-00

$61.99

2

BRACKET, SIDE STAN

B5U-27321-00-00

Unavailable

3

BOLT

90101-10034-00

$8.49

4

NUT, SELF-LOCKING

90185-10012-00

$9.49

5

WASHER, PLATE

90201-10075-00

$3.28

6

COLLAR

90387-10020-00

$17.99

7

SPRING TENSION

90506-26014-00

$8.49

8

HOSE (L60)

90445-197J2-00

$4.61

9

LINK, SIDE STAND

B7N-27315-00-00

$2.22

10

SWITCH, SIDE STAND

BME-82566-00-00

$48.99

11

SCREW

90149-05038-00

$2.17

12

BOLT, FLANGE

90105-10189-00

$9.49

13

BRACKET 2

B7N-27442-00-00

$90.99

14

FOOTREST 3

B5U-27451-00-00

$26.99

15

COVER, FOOTREST

BD5-27413-00-00

$19.99

16

SPRING, TORSION

90508-18134-00

Unavailable

17

PIN, CLEVIS

91702-08040-00

Unavailable

18

PIN, COTTER

91490-25020-00

Unavailable

19

BOLT

90109-08225-00

Unavailable

20

SCREW, PAN HEAD(3YL)

98580-05014-00

Unavailable

21

BOLT (3XF1)

90110-08220-00

Unavailable

22

CLAMP

90464-20016-00

Unavailable

23

BRACKET 3

B7N-27443-00-00

Unavailable

24

FOOTREST 4

B5U-27461-00-00

Unavailable

25

COVER, FOOTREST

BD5-27413-00-00

$19.99

26

SPRING, TORSION

90508-18135-00

Unavailable

27

PIN, CLEVIS

91702-08040-00

Unavailable

28

PIN, COTTER

91490-25020-00

Unavailable

29

BOLT

90109-08225-00

Unavailable

30

SCREW, PAN HEAD(3YL)

98580-05014-00

Unavailable

31

PEDAL, BRAKE

BRN-27211-00-00

Unavailable

32

BOLT

4BP-27434-11-00

Unavailable

33

WASHER, WAVE (17W)

90206-12074-00

Unavailable

34

WASHER, PLATE

90201-12051-00

Unavailable

35

WASHER, PLATE

90201-08053-00

Unavailable

36

BOLT, FLANGE DEEP

95D02-06012-00

Unavailable

37

SPRING, TENSION

90506-23028-00

Unavailable

38

STOP SWITCH ASSY

BME-82530-00-00

Unavailable

39

STAY, STOP SWITCH

BRN-2144G-00-00

Unavailable

40

BOLT (3XF1)

90110-08220-00

Unavailable

41

FOOTREST, REAR 1

BRN-27431-00-00

Unavailable

42

BRACKET 4

B5U-2741L-01-00

Unavailable

43

COVER, FOOTREST

BLW-27413-00-00

Unavailable

44

SPRING, COMPRESSION (22N)

90501-12743-00

Unavailable

45

BALL

93501-04011-00

Unavailable

46

WASHER, SPECIAL

5VX-27437-00-00

Unavailable

47

PIN, CLEVIS

91702-08040-00

Unavailable

48

PIN, COTTER

91490-25020-00

Unavailable

49

SCREW

90149-08081-00

Unavailable

50

FOOTREST, REAR 2

BRN-27441-00-00

Unavailable

51

BRACKET 5

B5U-2742L-01-00

Unavailable

52

COVER, FOOTREST

BLW-27413-00-00

Unavailable

53

SPRING, COMPRESSION (22N)

90501-12743-00

Unavailable

54

BALL

93501-04011-00

Unavailable

55

WASHER, SPECIAL

5VX-27437-00-00

Unavailable

56

PIN, CLEVIS

91702-08040-00

Unavailable

57

PIN, COTTER

91490-25020-00

Unavailable

58

SCREW

90149-08081-00

Unavailable

59

STAND, MAIN

BRN-27111-00-00

Unavailable

60

BOLT

90109-10029-00

Unavailable

61

STOPPER, MAIN STAND

36C-27114-00-00

Unavailable

62

SPRING, TENSION

90506-40012-00

Unavailable

63

HOSE 1

BC3-2247A-00-00

Unavailable

64

BRACKET, MAIN STAND

BRN-27151-00-00

Unavailable

65

BOLT, FLANGE

90105-10334-00

Unavailable

66

BRACKET, MAIN STAND 2

BRN-27152-00-00

Unavailable

67

BOLT, FLANGE

90105-10334-00

Unavailable
