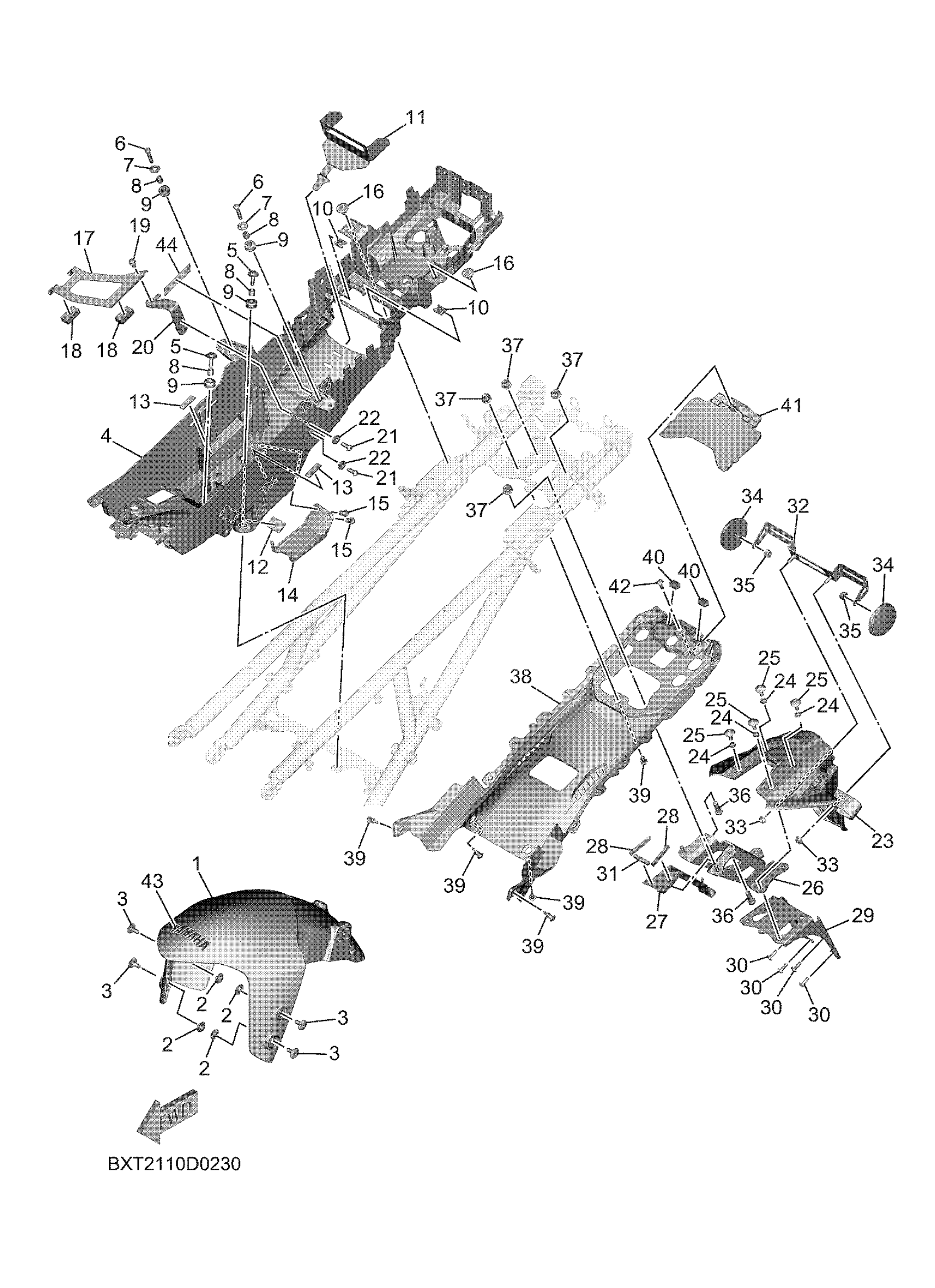

Yamaha MTT9SCB (TRACER 9 CA) BRN6 2025 FENDER Diagram
#
3
BOLTHEX. SOCKET BUTTON
90111-06191-00
Unavailable
4
BOX, BATTERY 1
BRN-8212B-00-00
Unavailable
5
BOLT WITH WASHER
90119-06313-00
Unavailable
7
WASHER, PLATE
90201-06013-00
Unavailable
11
FLAP
BRN-21621-00-00
Unavailable
14
LID
BRN-2160F-00-00
Unavailable
16
RIVET(4JH)
90269-07076-00
Unavailable
17
BAND, BATTERY
BRN-82137-00-00
Unavailable
18
DAMPER, PLATE
90520-10047-00
Unavailable
19
BOLT(1KT)
90109-060E9-00
Unavailable
20
BRACKET, REAR STAY
BRN-21688-00-00
Unavailable
21
BOLT, BUTTON HEAD
92017-06016-00
Unavailable
22
COLLAR
90387-06048-00
Unavailable
23
GUARD, MUD
B7N-21629-00-00
Unavailable
24
COLLAR
90387-06106-00
Unavailable
25
BOLT,HEX. SOCKET BUTTON
90111-06190-00
Unavailable
26
STAY 1
BRN-2164F-00-00
Unavailable
27
COVER, REAR FENDER 2
BRN-2163E-00-00
Unavailable
28
DAMPER, PLATE
90520-04022-00
Unavailable
29
STAY, PLATE
BRN-21682-00-00
Unavailable
30
SCREW, ROUND TAPPING
90160-05012-00
Unavailable
31
DAMPER, PLATE
90520-05031-00
Unavailable
32
BRACKET, LICENSE
1RC-84751-00-00
Unavailable
33
NUT, SELF-LOCKING
95617-06100-00
Unavailable
34
REFLECTOR, REAR 1
449-85131-02-00
Unavailable
35
NUT, FLANGE(3GM)
95707-05500-00
Unavailable
36
BOLT
90111-06046-00
Unavailable
37
NUT, U FLANGE
95604-06200-00
Unavailable
38
COVER, REAR FENDER
BRN-21651-00-00
Unavailable
39
RIVET
90269-06001-00
Unavailable
40
DAMPER, PLATE
90520-08006-00
Unavailable
41
PLATE 1
BRN-2162G-00-00
Unavailable
42
SCREW, TRUSS TAP.
97707-40014-00
Unavailable
43
EMBLEM, YAMAHA
99246-00080-00
Unavailable
44
LABEL, CAUTION
3JJ-28446-A2-00
Unavailable
