2021 Yamaha MT10 (MT10ML) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2021 Yamaha MT10 (MT10ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

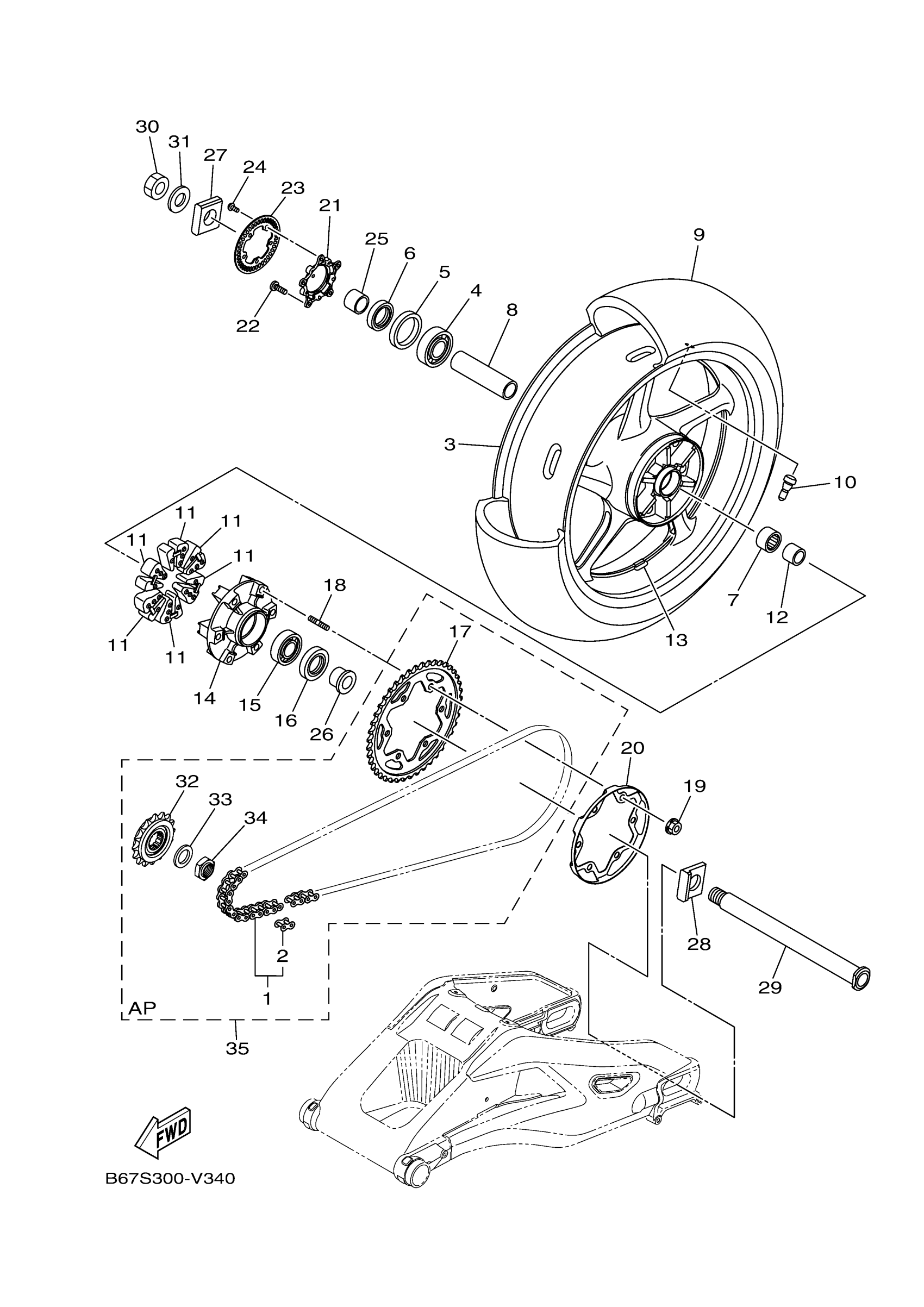

2021 Yamaha MT10 (MT10ML) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SET, CHAIN

94A40-15114-00

1

$173.02

In stock

2

JOINT, CHAIN

94682-5502R-00

1

$7.83

In stock

3

CAST WHEEL, REAR

B60-25338-00-98

—

$708.99

In stock

4

BEARING

93306-27802-00

1

$62.54

In stock

5

NUT, ADJUSTING

2CR-2538E-00-00

—

$50.68

In stock

6

OIL SEAL

93106-40001-00

1

$10.15

In stock

7

BEARING

93317-43580-00

1

$63.35

In stock

8

SPACER, BEARING

5PW-25317-00-00

1

$49.12

In stock

9

TIRE (190/55ZR17M/C 75W)

94119-17077-00

1

$337.32

In stock

10

VALVE, RIM(2GH)

93900-00030-00

1

$14.46

In stock

11

DAMPER

B67-25364-00-00

1

$13.85

In stock

12

COLLAR

90387-28025-00

—

$44.31

In stock

13

BALANCER, WHEEL

5MT-25398-00-00

1

$15.54

In stock

13

BALANCER, WHEEL

5MT-25398-10-00

1

$15.37

In stock

13

BALANCER, WHEEL

5MT-25398-20-00

—

$38.22

In stock

14

CLUTCH, HUB

B60-25366-00-00

—

$253.46

In stock

15

BEARING(3JN)

93306-20531-00

—
Out of stock

16

OIL SEAL

93106-40013-00

—

$12.08

In stock

17

SPROCKET, DRIVEN (43T)

B67-25443-00-00

—

$147.11

In stock

18

BOLT, STUD

90116-10048-00

—

$22.80

In stock

19

NUT, SELF-LOCKING

90185-10011-00

—

$3.92

In stock

20

BRACKET 1

B67-2537W-00-00

—

$16.88

In stock

21

RING, WHEEL RR. 1

B60-2534C-00-00

—

$85.52

In stock

22

SCREW

90149-05030-00

—

$2.14

In stock

23

ROTOR, SENSOR

1SD-2517G-00-00

—

$119.58

In stock

24

SCREW

90149-05030-00

—

$2.14

In stock

25

COLLAR

90387-28023-00

—

$22.17

In stock

26

COLLAR

90387-28024-00

—

$25.52

In stock

27

PULLER, CHAIN 1

5VY-25388-00-00

—

$52.46

In stock

28

PULLER, CHAIN 2

B67-25389-00-00

—

$41.37

In stock

29

AXLE, WHEEL

2CR-25381-00-00

—

$62.56

In stock

30

NUT, SELF-LOCKING

90185-24007-00

—

$34.91

In stock

31

WASHER, PLATE

90201-25020-00

—

$6.23

In stock

32

SPROCKET, DRIVE

2CR-17460-00-00

—

$53.05

In stock

33

WASHER, CONICAL SPRING

90208-22002-00

—

$16.77

In stock

34

NUT

90179-22018-00

—

$23.86

In stock

35

CHAIN & SPROCKET KIT

BFT-W001A-00-00

—

$353.48

In stock
