2021 Yamaha MT10 (MT10ML) Rear ARM Diagram

← All diagrams

Find the part on the Rear ARM diagram for your 2021 Yamaha MT10 (MT10ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

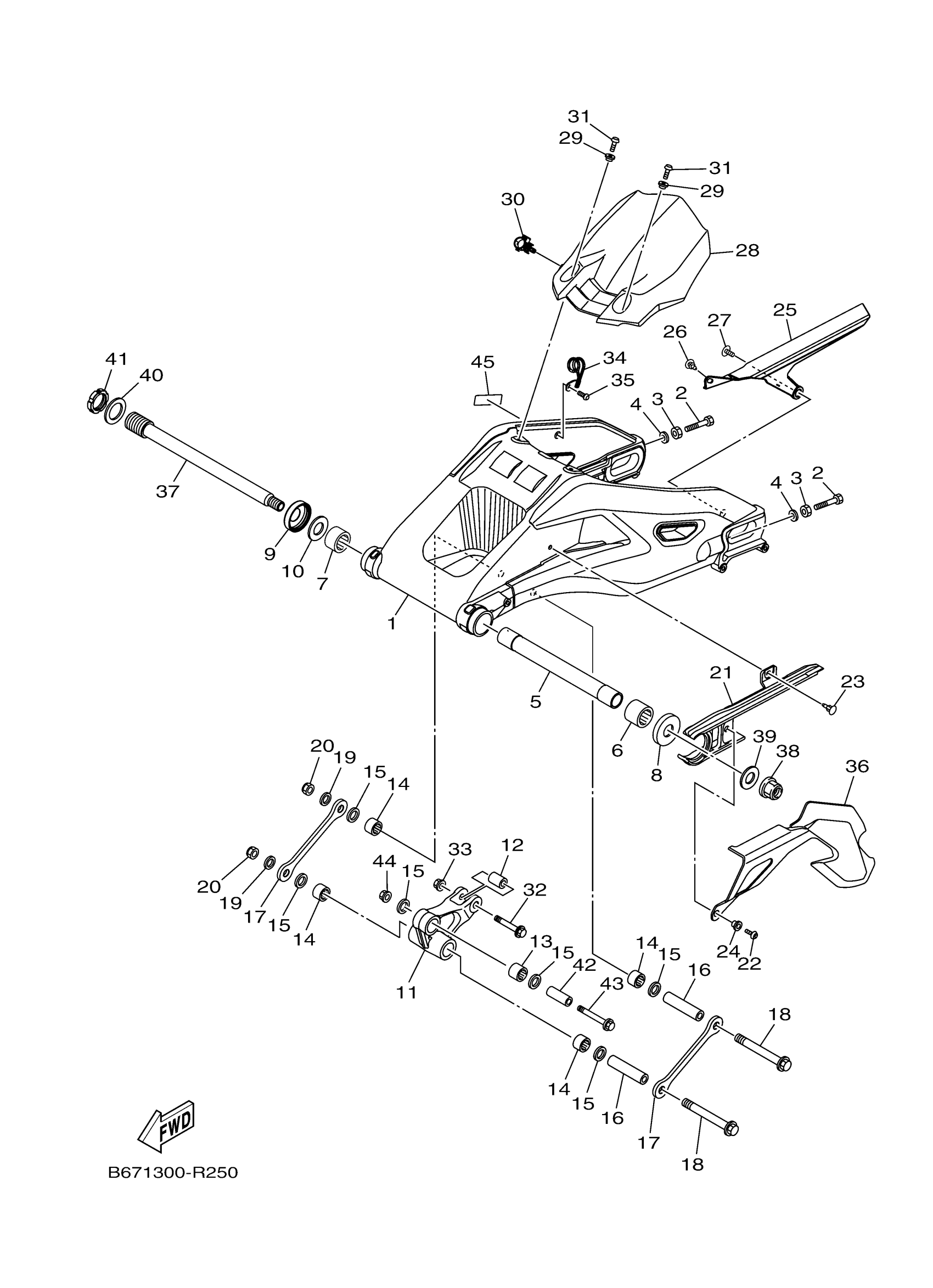

2021 Yamaha MT10 (MT10ML) Rear ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM COMP.

B67-22110-09-00

1
Out of stock

2

BOLT

90101-08013-00

1

$2.92

In stock

3

NUT

95302-08600-00

1

$6.57

In stock

4

WASHER, PLATE

90201-08057-00

1

$6.25

In stock

5

BUSH

2CR-22184-00-00

—

$56.22

In stock

6

BEARING

93317-52897-00

1

$48.09

In stock

7

BEARING, CYLINDRICAL(6U4)

93317-428U8-00

1

$34.05

In stock

8

COVER, THRUST 1

5VY-22128-00-00

1

$12.83

In stock

9

COVER, THRUST 1

4C8-22128-00-00

1

$25.42

In stock

10

WASHER, PLATE

90201-22019-00

1

$7.35

In stock

11

ARM, RELAY

2CR-2217A-00-00

1

$117.94

In stock

12

COLLAR

90387-1012A-00

1

$17.77

In stock

13

BEARING

93315-31759-00

1

$32.57

In stock

14

BEARING

93315-31758-00

1

$33.76

In stock

15

OIL SEAL

93109-17071-00

1

$6.72

In stock

16

COLLAR(4BH)

90387-126Y1-00

—

$19.62

In stock

17

ARM 1

B67-2217M-00-00

—

$22.09

In stock

18

BOLT, FLANGE

90105-12065-00

—
Out of stock

19

WASHER(6TA)

92907-12600-00

—
Out of stock

20

NUT, SELF-LOCKING

90185-12011-00

—

$6.92

In stock

21

SEAL, GUARD

2CR-22151-10-00

—

$37.13

In stock

22

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

23

RIVET

90269-07007-00

—

$3.37

In stock

24

C0LLAR (3JB1)

90387-062X0-00

—

$17.22

In stock

25

CASE, CHAIN

B67-22311-01-00

—

$25.31

In stock

26

RIVET

90269-07007-00

—

$3.37

In stock

27

—

$6.28

In stock

28

REAR FENDER COMP.

B67-21650-00-00

—

$28.00

In stock

29

COLLAR

90387-06075-00

—

$5.55

In stock

30

CLAMP

90464-16012-00

—

$5.43

In stock

31

BOLT, BUTTON HEAD(4NK)

92014-06014-00

—
Out of stock

32

BOLT, WASHER BASED

90105-10017-00

—

$19.62

In stock

33

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

34

HOLDER, BRAKE HOSE 5

B67-2588F-00-00

—

$21.95

In stock

35

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

36

COVER ASSY 1

B67-228A0-00-00

—

$30.35

In stock

37

SHAFT, PIVOT

14B-22141-00-00

—

$87.11

In stock

38

NUT, SELF-LOCKING

90185-20008-00

—

$28.18

In stock

39

WASHER, PLATE

90201-20026-00

—

$9.08

In stock

40

WASHER, PLATE

90201-30016-00

—

$9.89

In stock

41

NUT

4C8-22252-00-00

—

$17.22

In stock

42

COLLAR

90387-1012B-00

—

$17.41

In stock

43

BOLT

90109-10017-00

—

$14.09

In stock

44

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

45

LABEL, TIRE

2CR-21668-01-00

—

$1.58

In stock
