2018 Yamaha MT10 (MT10JL) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2018 Yamaha MT10 (MT10JL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

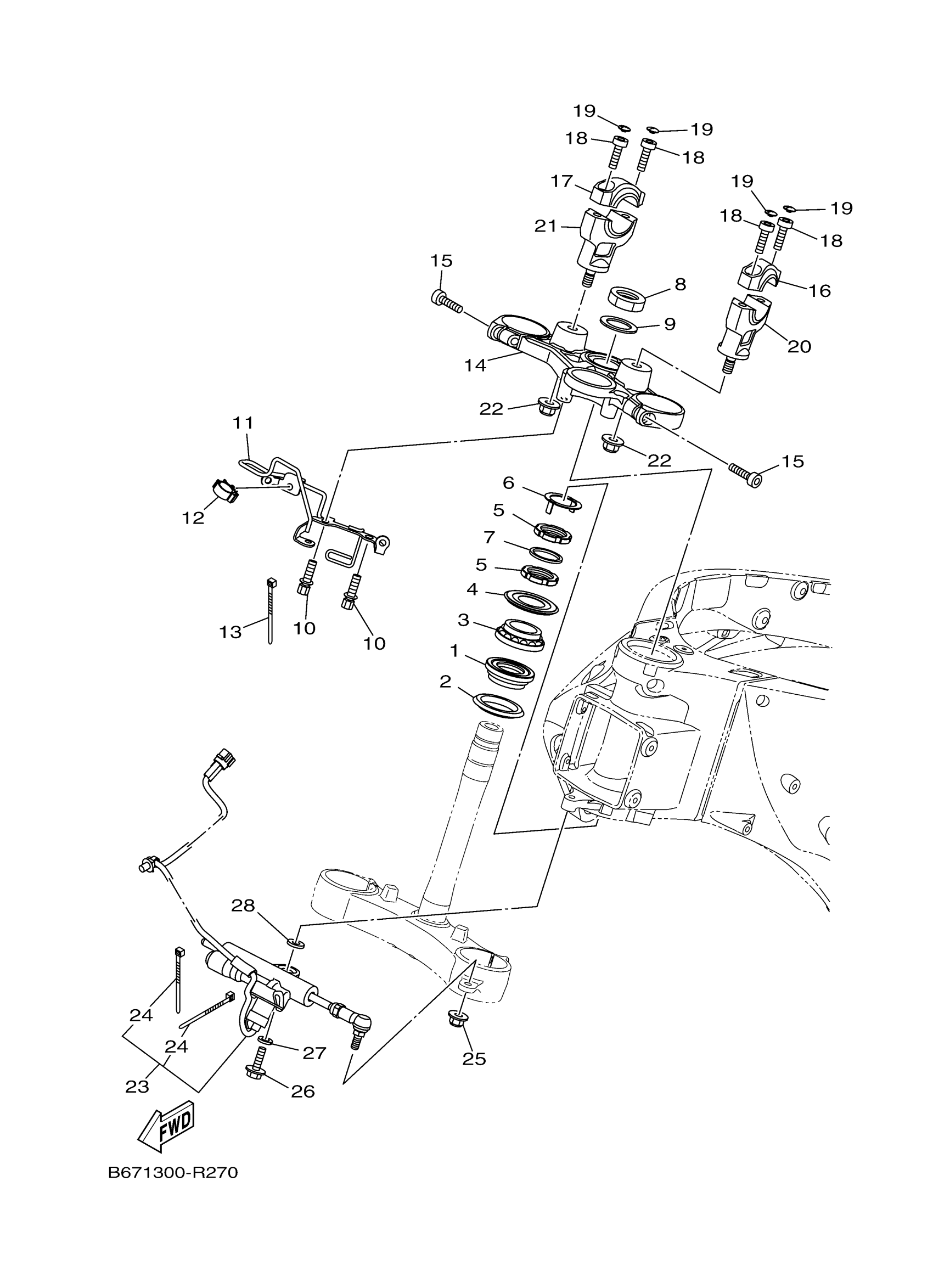

2018 Yamaha MT10 (MT10JL) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING

93399-99957-00

1

$60.97

In stock

2

SEAL, STEERING

3FV-23462-00-00

1

$21.37

In stock

3

BEARING(3FV)

93399-99932-00

1

$55.01

In stock

4

COVER, BALL RACE 1

4XV-23415-01-00

1

$20.55

In stock

5

NUT

90179-30691-00

1

$27.33

In stock

6

WASHER, SPECIAL

4XV-23418-00-00

1

$15.38

In stock

7

WASHER, PLATE

90202-30235-00

1

$6.06

In stock

8

NUT

90170-28419-00

1

$34.00

In stock

9

WASHER, PLATE

90201-281U8-00

1

$8.49

In stock

10

BOLT

90109-08196-00

1

$6.18

In stock

11

GUIDE, CABLE

B67-23389-00-00

—

$72.40

In stock

12

CLAMP

90464-16006-00

1

$8.31

In stock

13

CLAMP

90465-10098-00

1

$2.24

In stock

14

CROWN, HANDLE

B67-23435-00-00

1
Out of stock

15

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

16

HOLDER, HANDLE UPP

2BS-23441-00-00

—
Out of stock

17

HOLDER, HANDLE UPP

2BS-2344A-00-00

—
Out of stock

18

BOLT,SOCKET

91314-08030-00

1

$2.29

In stock

19

PLUG(42X)

90338-08163-00

—
Out of stock

20

HOLDER 1

B67-24847-01-00

—

$88.12

In stock

21

HOLDER 2

B67-24848-01-00

—

$85.08

In stock

22

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

23

—

$922.99

In stock

24

BAND

1UA-82591-00-00

—
Out of stock

25

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

26

BOLT, FLANGE

95812-08030-00

—

$3.25

In stock

27

WASHER (1T1)

90201-08649-00

—
Out of stock

28

WASHER

5VY-26398-00-00

—

$10.83

In stock
