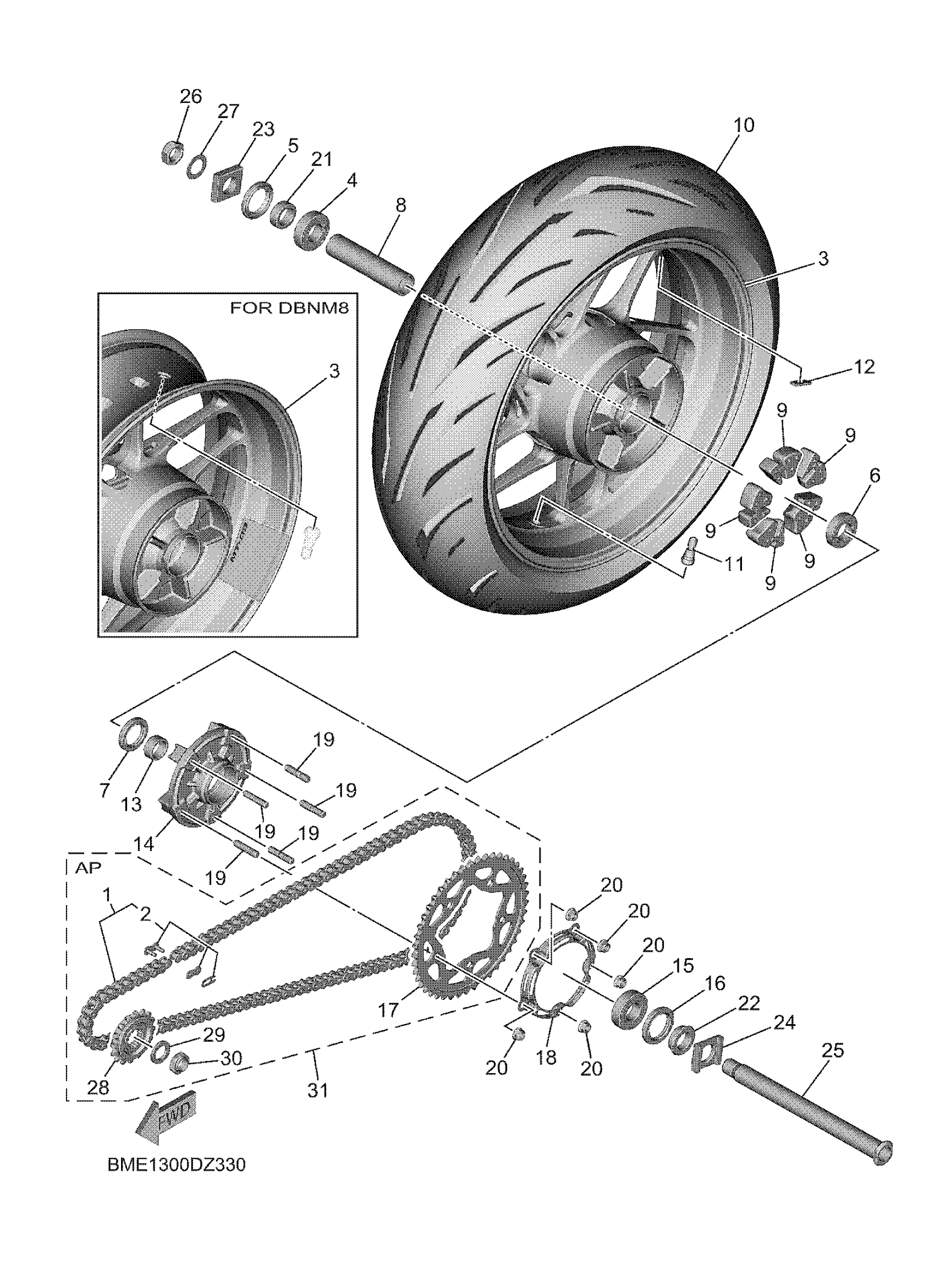

Find the part on the Rear Wheel diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SET, CHAIN

94A40-17110-00

—

$142.55

In stock

2

JOINT, CHAIN

94682-5502R-00

1

$7.83

In stock

3

CAST WHEEL, REAR

B7N-25338-00-98

1

$595.94

In stock

4

BEARING(3JN)

93306-20531-00

1
Out of stock

5

OIL SEAL

93106-40013-00

1

$12.08

In stock

6

BEARING

93306-07806-00

1

$56.18

In stock

7

OIL SEAL

93106-35042-00

1

$13.08

In stock

8

COLLAR

90387-28031-00

1

$33.78

In stock

9

DAMPER

BD5-25364-00-00

—

$12.62

In stock

10

TIRE (180/55ZR17M/C 73W)

94118-17094-00

1

$307.29

In stock

11

VALVE, RIM(2GH)

93900-00030-00

1

$14.46

In stock

12

BALANCER, WHEEL

23P-25398-00-00

1

$6.71

In stock

13

COLLAR, WHEEL

5EB-25377-00-00

1

$25.08

In stock

14

CLUTCH, HUB

2CR-25366-00-00

1

$169.40

In stock

15

BEARING(3JN)

93306-20531-00

1
Out of stock

16

OIL SEAL

93106-40013-00

1

$12.08

In stock

17

SPROCKET, DRIVEN (45T)

B7N-25445-00-00

—

$185.60

In stock

18

BRACKET 1

B7N-2537W-00-00

—

$24.31

In stock

19

BOLT, STUD

90116-10048-00

—

$22.80

In stock

20

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

21

COLLAR, WHEEL

13S-25376-00-00

—

$41.97

In stock

22

COLLAR

90387-28029-00

—

$25.40

In stock

23

PULLER, CHAIN 1

4XV-25388-00-00

—

$38.46

In stock

24

PULLER, CHAIN 2

4XV-25389-00-00

—

$32.06

In stock

25

AXLE, WHEEL

4XV-25381-10-00

—

$109.85

In stock

26

NUT SELF-LOCKING

90185-24002-00

—

$7.80

In stock

27

WASHER PLATE

90201-25027-00

—

$3.74

In stock

28

SPROCKET, DRIVE

2CR-17460-00-00

—

$53.05

In stock

29

WASHER, CONICAL SPRING

90208-22002-00

—

$16.77

In stock

30

NUT

90179-22018-00

—

$23.86

In stock

31

CHAIN & SPROCKET KIT

B7N-W001A-00-00

—

$405.88

In stock
