2024 Yamaha MT09 (MT09RL) Front Fork Diagram

← All diagrams

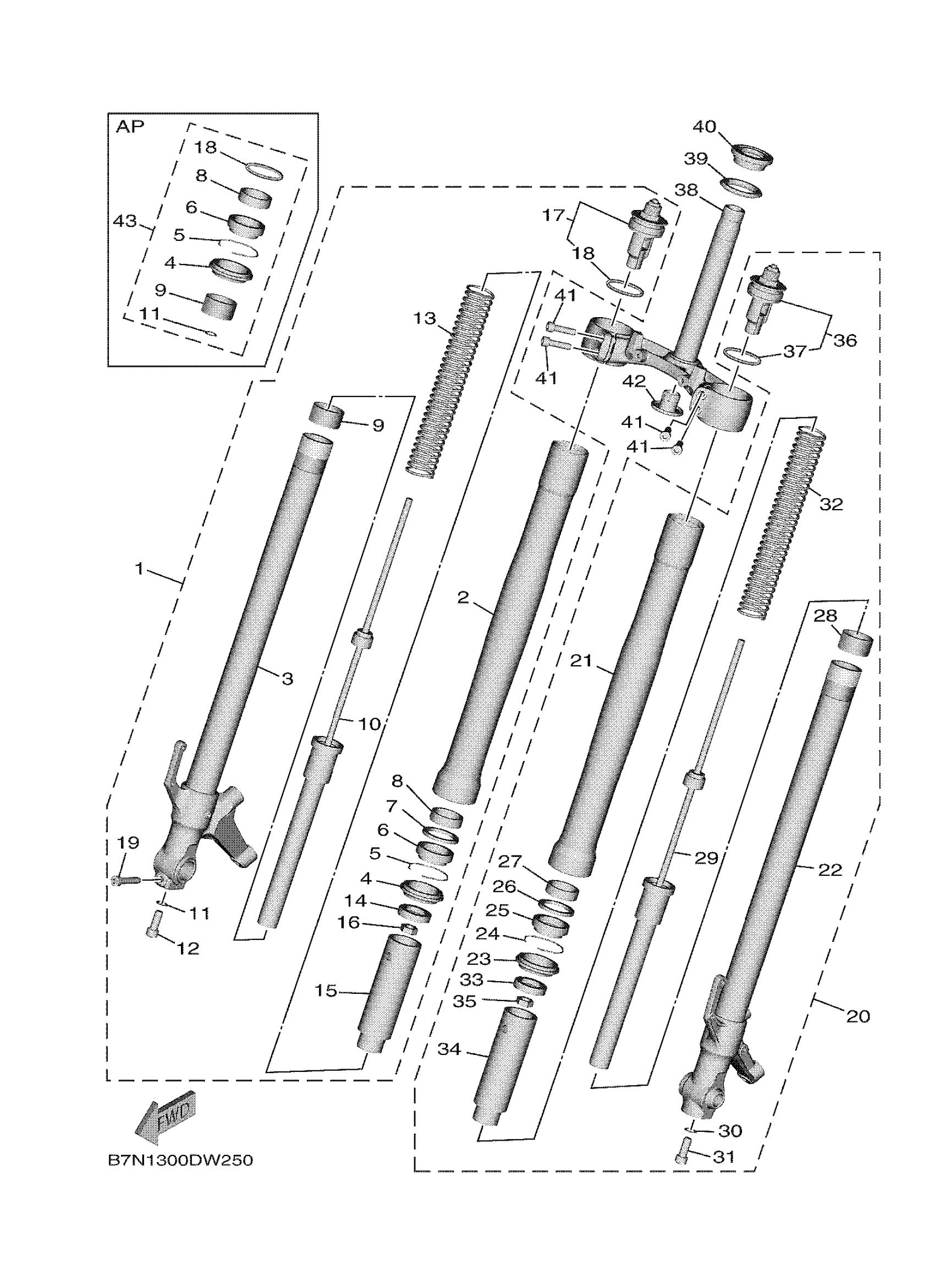

Find the part on the Front Fork diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (R.H)

BME-23103-01-00

1
Out of stock

2

TUBE, OUTER (L.H)

B7N-23126-00-00

—

$383.83

In stock

3

INNER TUBE COMP.2

BME-23120-00-00

—

$332.34

In stock

4

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

5

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

6

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

METAL, SLIDE 1

1RC-23125-00-00

1

$12.38

In stock

9

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

10

CYLINDER COMP., FR

BME-23170-10-00

1

$297.52

In stock

11

GASKET

509-23158-L0-00

1

$14.34

In stock

12

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

13

SPRING, FRONT FORK

BME-23141-00-00

—

$93.02

In stock

14

WASHER

5VY-12277-00-00

1

$10.35

In stock

15

SPACER

5VY-23118-00-00

—

$29.43

In stock

16

NUT

3LC-23357-00-00

—

$6.43

In stock

17

BOLT, CAP

BS2-23111-13-00

—

$292.35

In stock

18

O-RING

3XJ-23147-L2-00

—

$3.98

In stock

19

BOLT,SOCKET

91314-08040-00

—
Out of stock

20

FRONT FORK ASSY (L.H)

BME-23102-01-00

—
Out of stock

21

TUBE, OUTER (L.H)

B7N-23126-00-00

—

$383.83

In stock

22

INNER TUBE COMP.1

BME-23110-00-00

—

$375.71

In stock

23

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

24

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

25

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

26

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

27

METAL, SLIDE 1

1RC-23125-00-00

1

$12.38

In stock

28

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

29

CYLINDER COMP., FR

BME-23170-00-00

—

$297.52

In stock

30

GASKET

509-23158-L0-00

1

$14.34

In stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

SPRING, FRONT FORK

BME-23141-00-00

—

$93.02

In stock

33

WASHER

5VY-12277-00-00

1

$10.35

In stock

34

SPACER

5VY-23118-00-00

—

$29.43

In stock

35

NUT

3LC-23357-00-00

—

$6.43

In stock

36

BOLT, CAP

BS2-23111-03-00

—

$298.00

In stock

37

O-RING

3XJ-23147-L2-00

—

$3.98

In stock

38

UNDER BRACKET COMP

BME-23340-00-00

—

$408.28

In stock

39

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

40

BEARING

93399-99957-00

—

$60.97

In stock

41

BOLT, SOCKET

91317-08030-00

—

$6.17

In stock

42

COVER, LOWER 1

4KM-23123-01-00

—

$12.27

In stock

43

FORK SEAL KIT (ONE FORK)

BEA-W003B-00-00

—

$56.75

In stock
