2024 Yamaha MT09 (MT09RL) Front Master Cylinder Diagram

← All diagrams

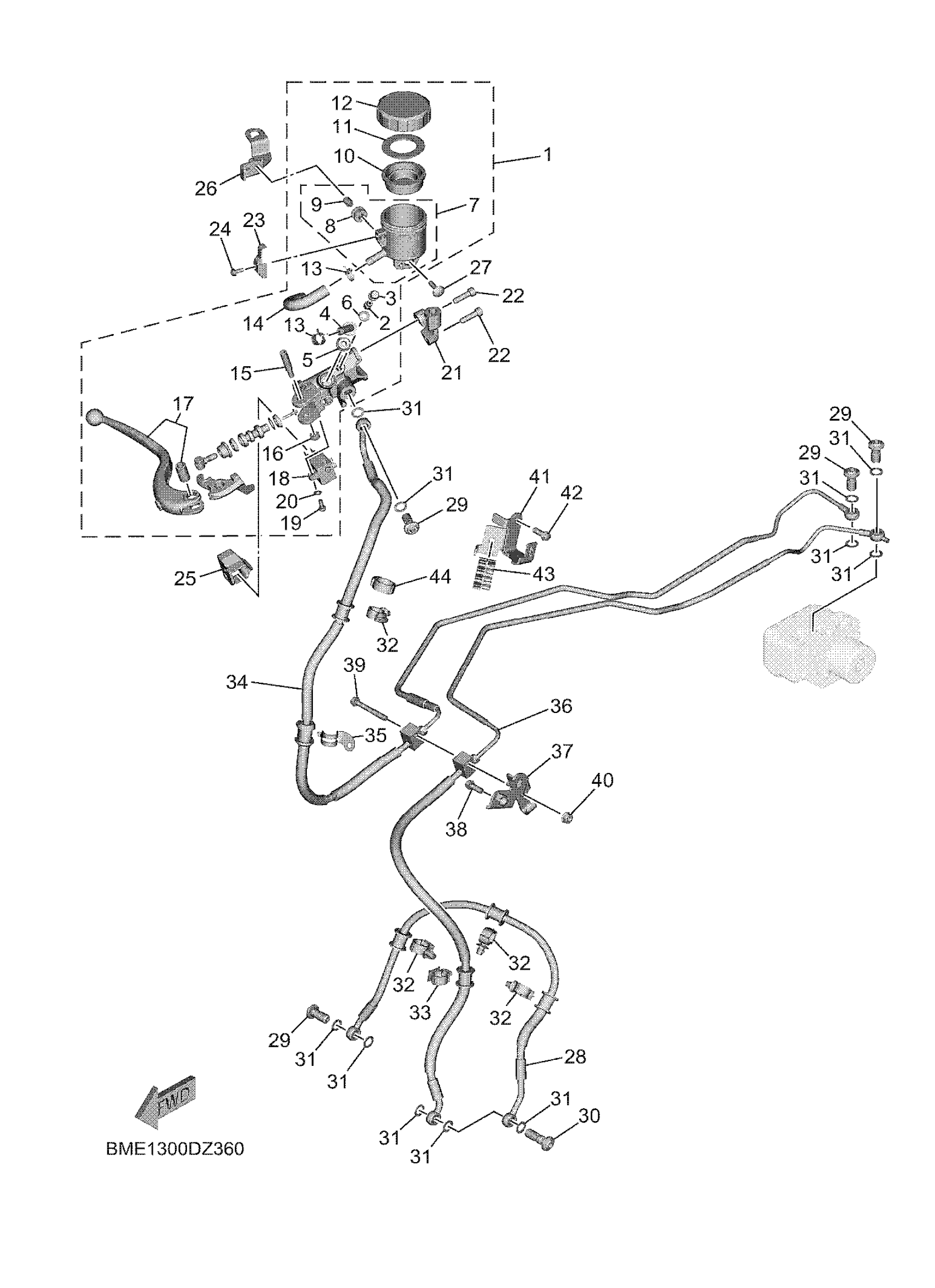

Find the part on the Front Master Cylinder diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Front Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MASTER CYLINDER AS

BME-2583T-00-00

1

$357.15

In stock

2

SCREW, BLEED

3YK-25824-00-00

1

$7.51

In stock

3

CAP

3YK-25825-00-00

—

$11.29

In stock

4

JOINT

B5Y-2582A-00-00

1

$3.72

In stock

5

O-RING

4BP-2585F-01-00

—

$9.55

In stock

6

SEAL 1

5VY-25975-00-00

1

$1.62

In stock

7

TANK, RESERVOIR

BAM-25894-00-00

1

$55.43

In stock

8

GROMMET

5SL-26326-00-00

—

$3.95

In stock

9

COLLAR

5SL-26277-00-00

—

$3.48

In stock

10

DIAPHRAGM, RESERVOIR

5VY-25854-00-00

1

$27.42

In stock

11

BUSH,DIAPHRAGM

5VY-25855-00-00

1

$3.77

In stock

12

CAP, RESERVOIR

5VY-25852-00-00

1

$15.83

In stock

13

CLIP

90467-120A3-00

1

$5.86

In stock

14

HOSE, RESERVOIR

BEA-25895-00-00

—

$15.38

In stock

15

BOLT, LEVER

B5Y-2589F-00-00

—

$6.28

In stock

16

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

17

LEVER SET

BEB-W2616-00-00

—

$48.30

In stock

18

FRONT STOP SWITCH

BME-83980-00-00

—

$66.60

In stock

19

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

20

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

21

BRACKET, MASTER CYLINDER

B5Y-25867-10-00

—

$43.55

In stock

22

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

23

HOLDER

5VY-2589G-00-00

—

$7.51

In stock

24

SCREW

5VY-2589H-00-00

—

$6.38

In stock

25

COVER, STOP SWITCH

BME-82549-00-00

—
Out of stock

26

STAY

BME-2629K-00-00

—

$16.60

In stock

27

BOLT,HEX. SOCKET BUTTON

90111-05026-00

—

$6.78

In stock

28

HOSE, BRAKE 1

BME-25872-00-00

—

$48.25

In stock

29

BOLT, UNION

90401-10172-00

—

$3.72

In stock

30

BOLT, UNION

90401-10042-00

—

$15.40

In stock

31

GASKET

90430-10005-00

—

$7.06

In stock

32

CLAMP

90464-18002-00

—

$6.92

In stock

33

CLAMP

90464-14013-00

—

$2.95

In stock

34

BRAKE HOSE ASSY

BME-2584A-00-00

—

$145.83

In stock

35

HOLDER, BRAKE HOSE

BME-25875-00-00

—

$7.46

In stock

36

HOSE, BRAKE

BME-2584B-00-00

—

$125.42

In stock

37

BRACKET, REFLECTOR

BME-85132-00-00

—

$21.34

In stock

38

BOLT, FLANGE

95022-06016-00

—

$3.32

In stock

39

BOLT, FLANGE

95022-06045-00

—

$2.48

In stock

40

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

41

BRACKET

BME-2612E-00-00

—

$13.80

In stock

42

BOLT, FLANGE

95022-06016-00

—

$3.32

In stock

43

CLAMP

90464-07262-00

—

$3.82

In stock

44

CLAMP

90464-16001-00

—

$1.71

In stock
