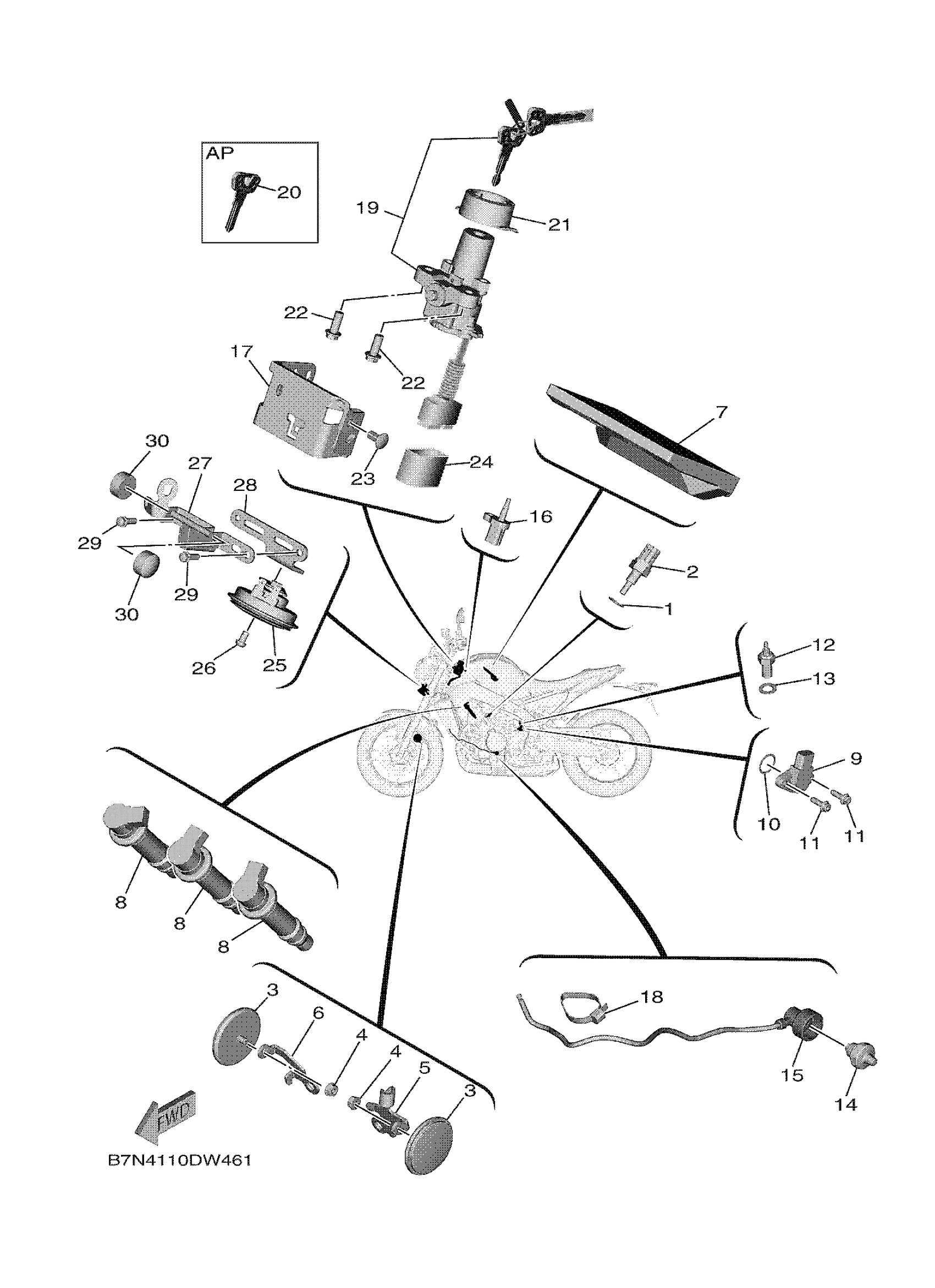

Find the part on the Electrical 2 diagram for your 2022 Yamaha MT09 (MT09NL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2022 Yamaha MT09 (MT09NL) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GASKET

90430-10004-00

1

$5.93

In stock

2

THERMO UNIT

52B-H3591-00-00

1
Out of stock

3

REFLECTOR, FRONT 1

4AG-85111-00-00

1

$12.80

In stock

4

NUT, FLANGE

95702-06500-00

1

$1.98

In stock

5

BRACKET, REFLECTOR

B7N-85112-00-00

—

$15.11

In stock

6

BRACKET, REFLECTOR

B7N-85122-00-00

1

$7.66

In stock

7

ENGINE CONTROL UNIT ASSY

B7N-8591A-12-00

1
Out of stock

8

IGNITION COIL ASSY

1WS-82310-00-00

1

$95.03

In stock

9

SENSOR, GEAR POSITION

2CR-85899-10-00

1

$105.68

In stock

10

O-RING

93210-17008-00

—

$1.83

In stock

11

BOLT, HEXAGON SOCKET HEAD

90110-05038-00

1

$6.28

In stock

12

NEUTRAL SWITCH ASSY

3GB-82540-01-00

1

$52.07

In stock

13

GASKET (1KH,1.0T)

90430-10148-00

1

$4.74

In stock

14

OIL PRESSURE SWITCH ASSY

1WS-82504-01-00

1

$60.97

In stock

15

WIRE, SUB LEAD

B3L-82509-11-00

—

$12.40

In stock

16

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

17

COVER, CONNECTOR

B7N-82599-01-00

—

$3.32

In stock

18

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

19

MAIN SWITCH STEERING LOCK

B7N-82501-11-00

—
Out of stock

20

BLANK KEY

4BH-82511-09-00

—

$24.43

In stock

21

COVER, MAIN SWITCH

3P6-82568-00-00

—

$33.37

In stock

22

BOLT, WASHER BASED(3JP)

90105-081A1-00

—

$6.89

In stock

23

RIVET

90269-07015-00

—

$1.00

In stock

24

PROTECTER, WIRE HARNESS

B7N-82589-01-00

—

$41.49

In stock

25

HORN

B7N-83371-00-00

—

$42.45

In stock

26

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

27

STAY, SETTING

B7N-8431R-00-00

—

$40.23

In stock

28

BRACKET, HORN

B7N-23377-00-00

—

$11.15

In stock

29

BOLT, WASHER BASED(JA9)

90105-06696-00

—

$6.29

In stock

30

DAMPER

B7N-84527-00-00

—

$2.37

In stock
