2022 Yamaha MT09 (MT09NL) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 2022 Yamaha MT09 (MT09NL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

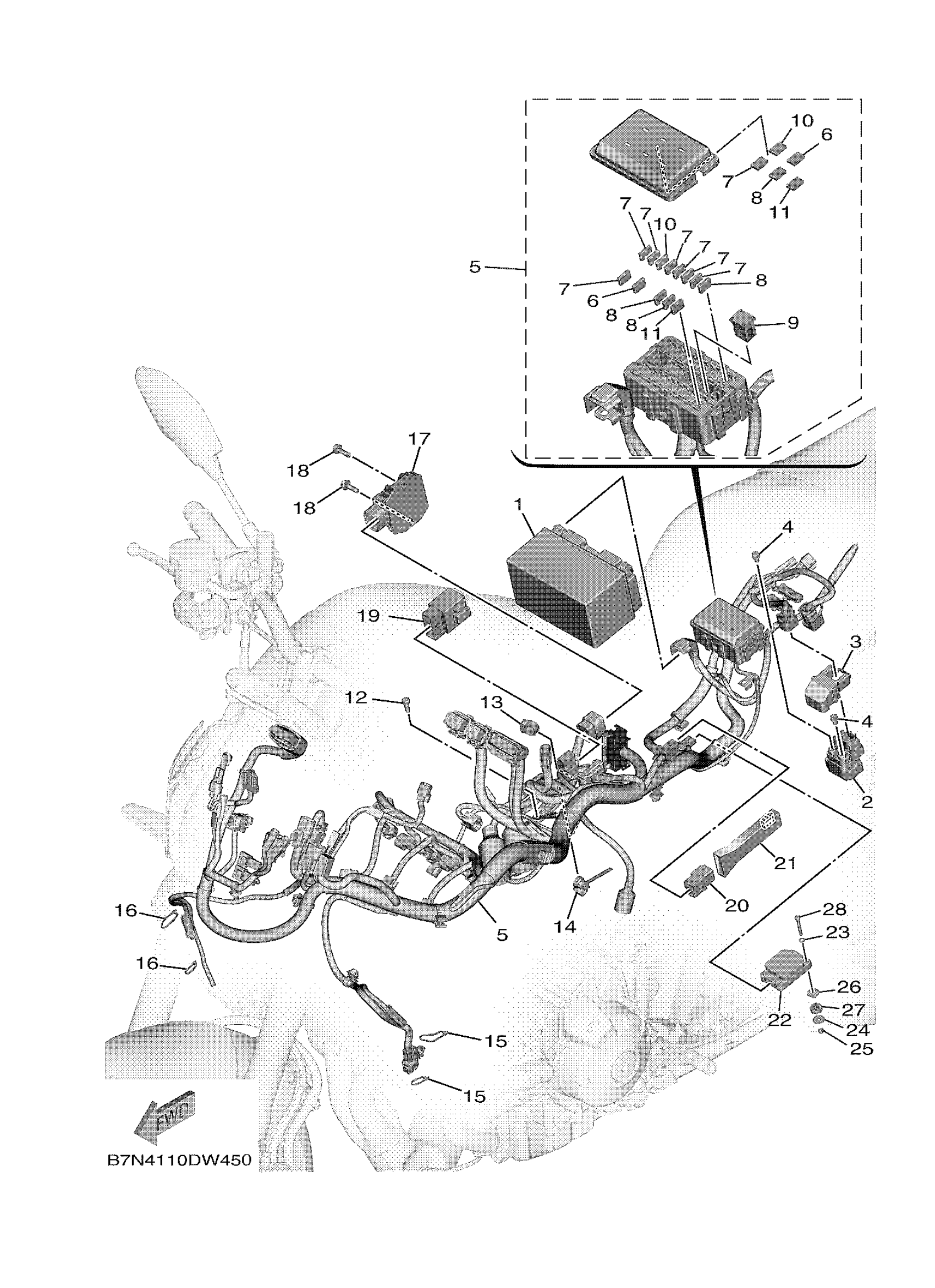

2022 Yamaha MT09 (MT09NL) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BATTERY YTZ10S

YTZ-10S00-00-00

1

$192.05

In stock

2

STARTER RELAY ASSY

B7N-81940-00-00

—

$49.12

In stock

3

COVER, LEAD WIRE

5SL-82119-30-00

1

$4.11

In stock

4

BOLT FLANGE

90105-06230-00

—

$0.37

In stock

5

WIRE HARNESS ASSY

B7N-82590-13-00

1
Out of stock

6

FUSE (2A)

B7N-82151-80-00

1

$11.18

In stock

7

FUSE (7.5A)

B7N-82151-00-00

1

$11.18

In stock

8

FUSE (15A)

B7N-82151-10-00

1

$11.18

In stock

9

FUSE

B7N-82151-B1-00

1

$14.26

In stock

10

FUSE (10A)

B7N-82151-30-00

—

$11.18

In stock

11

FUSE (30A)

B7N-82151-60-00

1

$11.18

In stock

12

BOLT(3MA)

91312-06016-00

1
Out of stock

13

CLAMP

90464-16003-00

1
Out of stock

14

CLAMP

90464-25009-00

1

$6.14

In stock

15

CLAMP

90465-10098-00

1

$2.24

In stock

16

CLAMP

90465-10098-00

1

$2.24

In stock

17

RECTIFIER & REGULATOR ASSY

2CR-81960-01-00

—
Out of stock

18

BOLT, FLANGE DEEP

95D37-06020-00

—

$0.38

In stock

19

RELAY ASSY

5VK-81950-43-00

—
Out of stock

20

RELAY ASSY (5UM-E0)

5UM-81950-E0-00

—

$18.21

In stock

21

COVER, CONNECTOR

B5U-82599-00-00

—

$8.65

In stock

22

INERTIAL MEASURE,

B7N-8593A-00-00

—

$430.37

In stock

23

WASHER, PLAIN (646)

92990-04600-00

—

$0.92

In stock

24

WASHER PLATE

90201-04034-00

—

$1.12

In stock

25

NUT, U (7LY)

95617-04100-00

—

$6.92

In stock

26

COLLAR

B7N-83522-00-00

—

$2.29

In stock

27

GROMMET

B7N-8A8D0-00-00

—

$3.14

In stock

28

BOLT, HEXAGON SOCKET HEAD

91317-04030-00

1

$3.69

In stock
