2020 Yamaha MT09 (MT09LL) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2020 Yamaha MT09 (MT09LL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

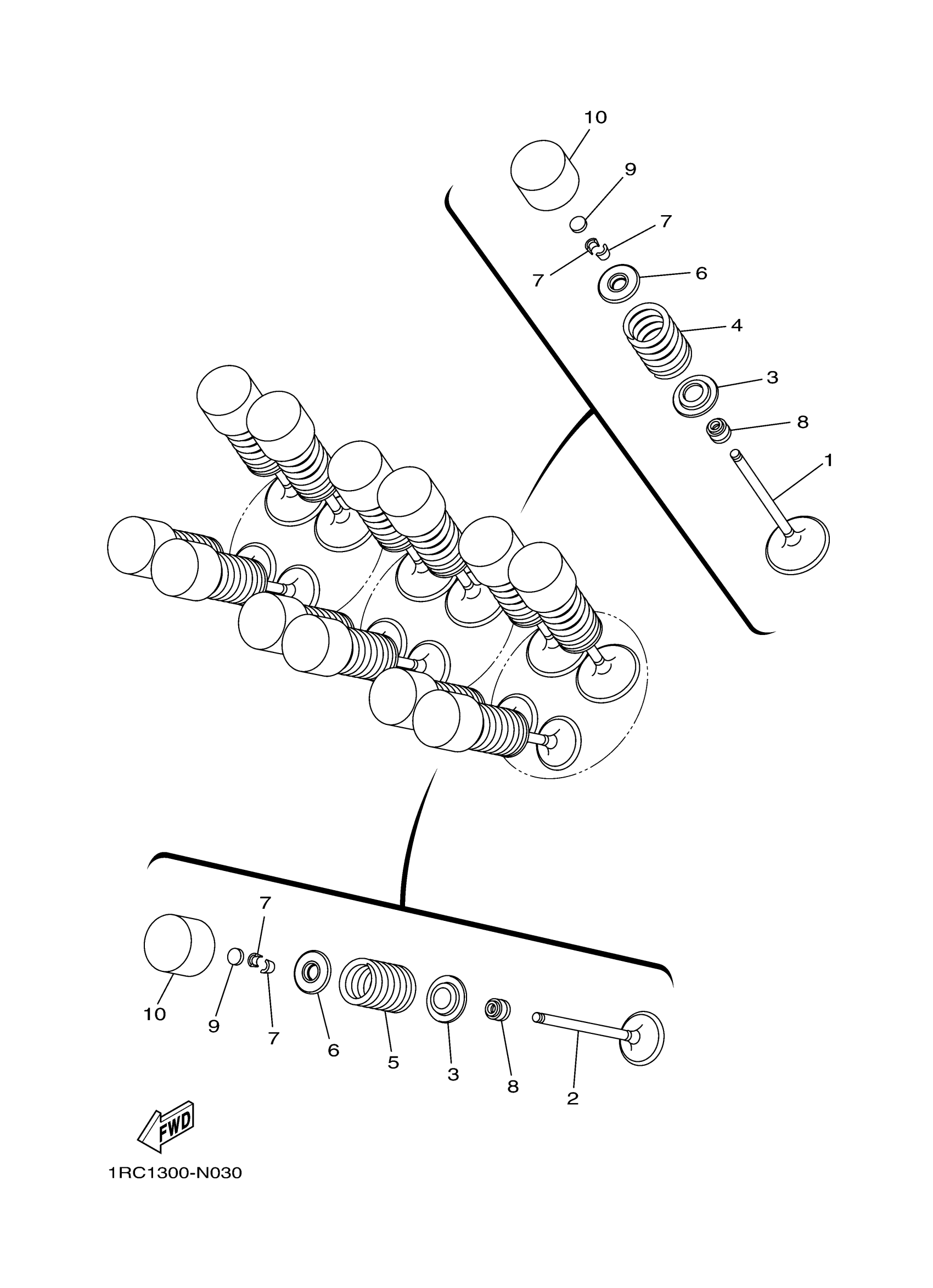

2020 Yamaha MT09 (MT09LL) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

1RC-12111-00-00

1
Out of stock

2

VALVE, EXHAUST

1RC-12121-01-00

1

$61.99

In stock

3

SEAT, VALVE SPRING

1RC-12116-00-00

1

$1.91

In stock

4

SPRING, VALVE INNER

1RC-12113-00-00

1

$10.57

In stock

5

SPRING, VALVE OUTER

1RC-12114-00-00

1

$6.72

In stock

6

RETAINER, VALVE SPRING

3D7-12117-00-00

1

$5.11

In stock

7

COTTER, VALVE

1WG-12118-00-00

1

$5.50

In stock

8

SEAL, VALVE STEM

4TE-12119-00-00

1

$12.02

In stock

9

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

1

$18.21

In stock

9

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

1

$11.63

In stock

9

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

1

$19.45

In stock

9

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

1

$25.85

In stock

9

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

1

$19.45

In stock

9

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

1

$16.30

In stock

9

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

1

$17.41

In stock

9

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—

$19.54

In stock

9

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—

$46.67

In stock

9

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—

$20.58

In stock

9

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—

$19.65

In stock

9

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—

$19.94

In stock

9

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—

$12.00

In stock

9

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—

$11.85

In stock

9

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—

$11.06

In stock

9

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—

$10.48

In stock

9

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—

$15.88

In stock

9

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—

$13.77

In stock

9

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—

$17.05

In stock

10

LIFTER, VALVE

4C8-12153-09-00

—

$56.13

In stock

10

LIFTER, VALVE

4C8-12153-11-00

—

$25.18

In stock
