2020 Yamaha MT09 (MT09LL) Side Cover Diagram

← All diagrams

Find the part on the Side Cover diagram for your 2020 Yamaha MT09 (MT09LL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

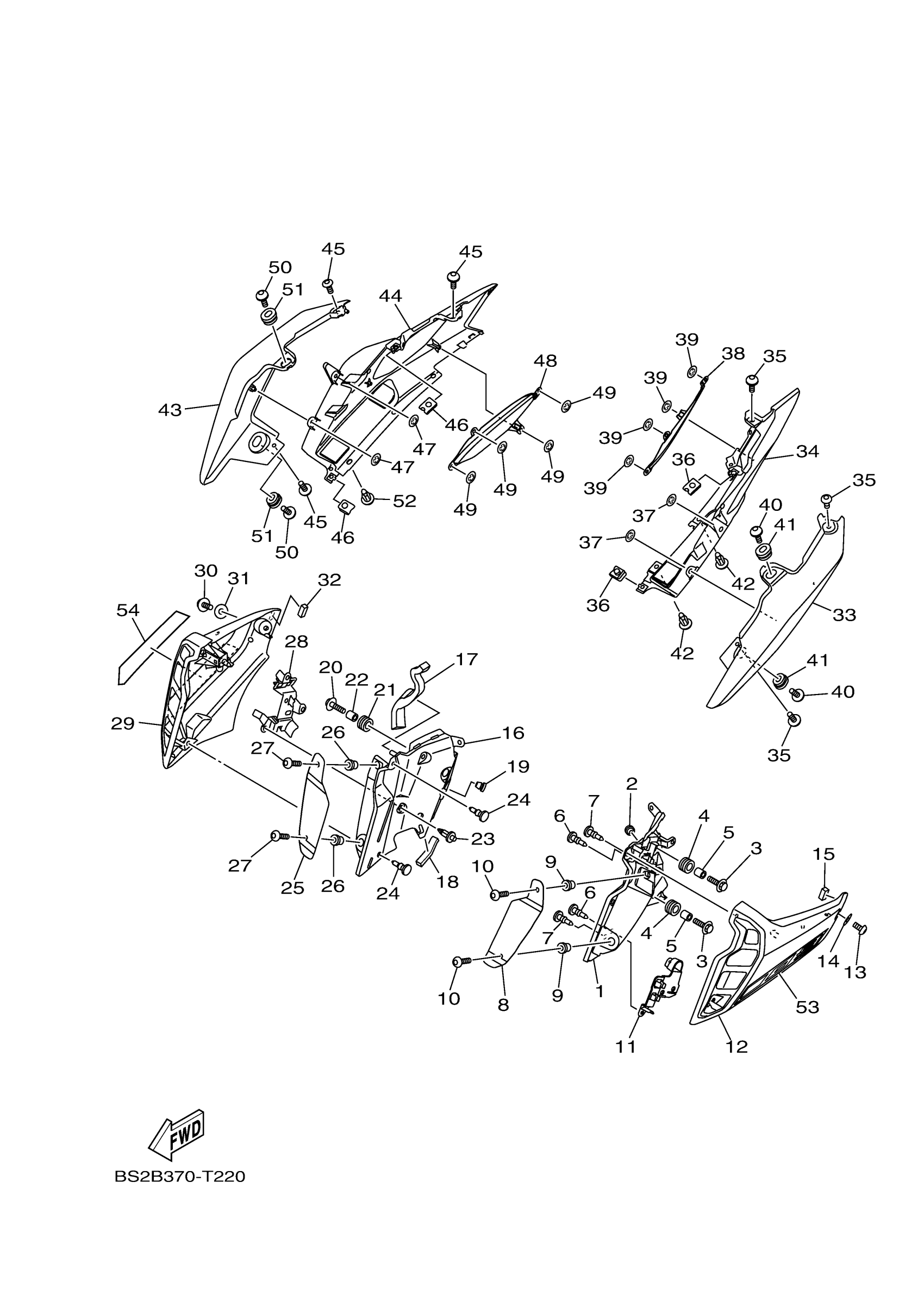

2020 Yamaha MT09 (MT09LL) Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STAY, SIDE COVER 1

BS2-2172E-00-00

1

$65.86

In stock

2

PLUG(1NL)

90338-07180-00

1

$5.68

In stock

3

BOLT, WITH WASHER(81H)

90119-06118-00

1

$6.17

In stock

4

GROMMET

90480-14003-00

1

$6.25

In stock

5

COLLAR

90387-06057-00

1

$6.15

In stock

6

RIVET

90269-06008-00

1

$7.40

In stock

7

RIVET

90269-06001-00

1

$5.42

In stock

8

GRILL, AIR INTAKE 1

BS2-2837N-00-00

1

$16.58

In stock

9

NUT(1WT)

90179-06520-00

1
Out of stock

10

BOLT,HEX. SOCKET BUTTON

90111-06146-00

1

$0.98

In stock

11

HOLDER 1

BS2-8336T-00-00

1

$6.11

In stock

12

SCOOP, AIR 1

BS2-2137W-00-P0

1

$133.40

In stock

13

BOLT

90111-05002-00

1

$5.18

In stock

14

WASHER, PLATE(1KT)

90202-05180-00

1

$6.26

In stock

15

DAMPER

1RC-21747-00-00

1

$1.88

In stock

16

STAY, SIDE COVER 2

BS2-2174E-00-00

—

$65.86

In stock

17

DAMPER, PLATE

90520-10022-00

—

$1.00

In stock

18

DAMPER, PLATE

90520-10003-00

—

$0.66

In stock

19

PLUG(1NL)

90338-07180-00

1

$5.68

In stock

20

BOLT, WITH WASHER(81H)

90119-06118-00

1

$6.17

In stock

21

GROMMET

90480-14003-00

1

$6.25

In stock

22

COLLAR

90387-06057-00

1

$6.15

In stock

23

RIVET

90269-06008-00

1

$7.40

In stock

24

RIVET

90269-06001-00

1

$5.42

In stock

25

GRILL, AIR INTAKE 2

BS2-2837R-00-00

—

$14.20

In stock

26

NUT(1WT)

90179-06520-00

1
Out of stock

27

BOLT,HEX. SOCKET BUTTON

90111-06146-00

1

$0.98

In stock

28

HOLDER

BS2-8336U-00-00

—

$8.18

In stock

29

SCOOP, AIR 2

BS2-2137X-00-P0

—

$84.73

In stock

30

BOLT

90111-05002-00

1

$5.18

In stock

31

WASHER, PLATE(1KT)

90202-05180-00

1

$6.26

In stock

32

DAMPER

1RC-21747-00-00

1

$1.88

In stock

33

COVER, SIDE 1

BS2-21711-00-P0

—

$63.88

In stock

34

COVER, SIDE 3

BS2-21731-00-00

—

$60.18

In stock

35

BOLT

90111-05002-00

1

$5.18

In stock

36

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

37

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

38

GRILLE, SIDE COVER 1

BS2-2171Y-00-00

—

$25.18

In stock

39

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

40

BOLT

90109-06037-00

—

$5.89

In stock

41

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

42

RIVET

90269-07007-00

—

$3.37

In stock

43

COVER, SIDE 2

BS2-21721-00-P0

—

$65.03

In stock

44

COVER, SIDE 4

BS2-21741-00-00

—

$60.18

In stock

45

BOLT

90111-05002-00

1

$5.18

In stock

46

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

47

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

48

GRILLE, SIDE COVER 2

BS2-2172Y-00-00

—

$25.20

In stock

49

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

50

BOLT

90109-06037-00

—

$5.89

In stock

51

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

52

RIVET

90269-07007-00

—

$3.37

In stock

53

GRAPHIC 1

BS2-2173E-00-00

—

$21.74

In stock

54

GRAPHIC 2

BS2-2173F-00-00

—

$25.54

In stock
