2020 Yamaha MT09 (MT09LL) Shift Shaft Diagram

← All diagrams

Find the part on the Shift Shaft diagram for your 2020 Yamaha MT09 (MT09LL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

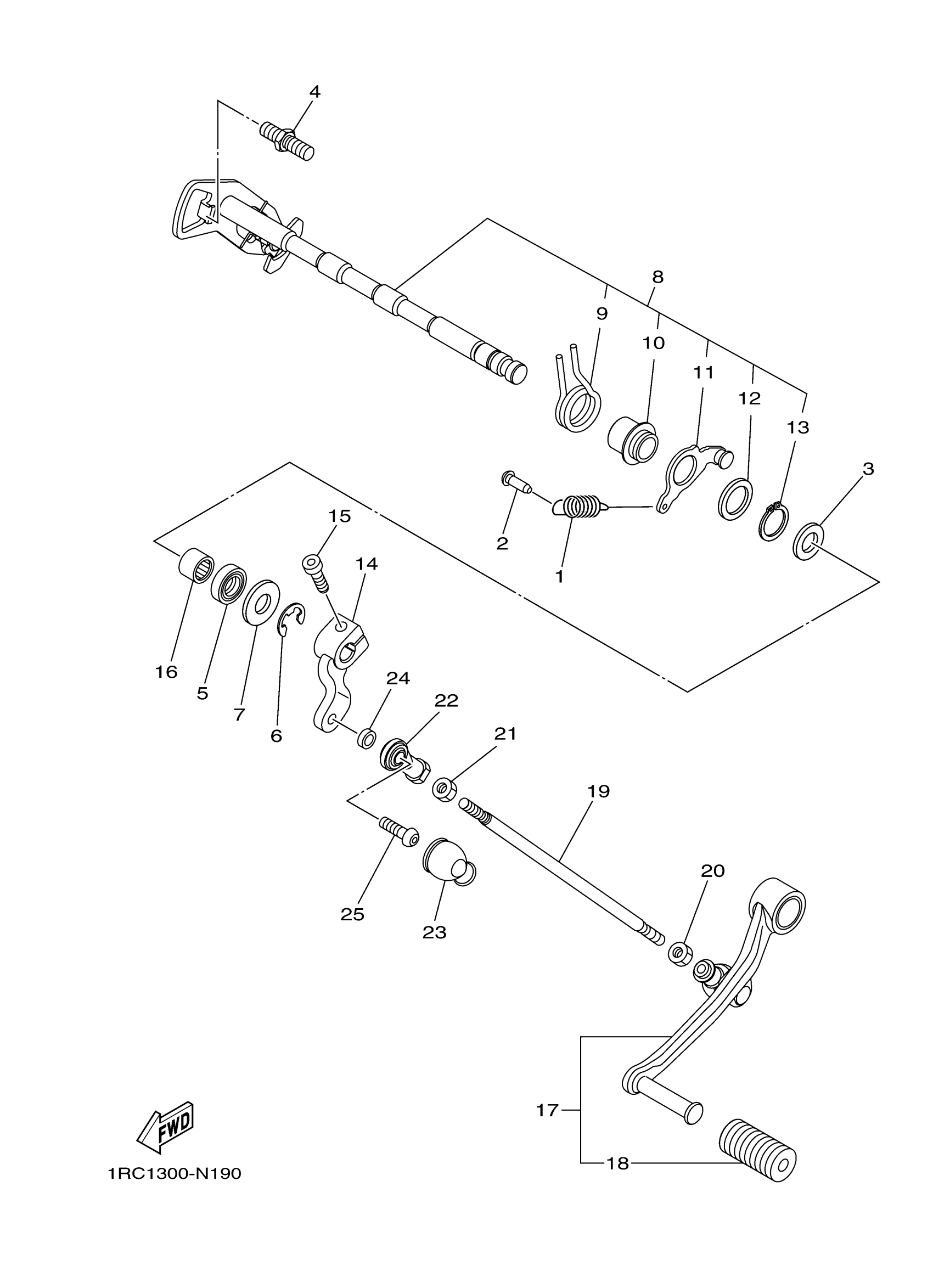

2020 Yamaha MT09 (MT09LL) Shift Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPRING, TENSION

90506-18021-00

1

$5.48

In stock

2

HOOK, SPRING

132-16346-00-00

1
Out of stock

3

WASHER, PLATE (5N6)

90201-127E1-00

1

$3.68

In stock

4

STOPPER, SCREW

5VK-18127-00-00

—

$10.89

In stock

5

OIL SEAL (12X22X5-371)

93102-12106-00

1
Out of stock

6

CIRCLIP

99002-10600-00

1

$6.28

In stock

7

WASHER, PLATE (353)

90201-12575-00

1
Out of stock

8

SHIFT SHAFT ASSY

1RC-18101-01-00

1

$135.82

In stock

9

SPRING, TORSION

90508-32141-00

—

$6.91

In stock

10

. SPACER

2C0-18175-00-00

1

$15.95

In stock

11

STOPPER LEVER ASSY

1RC-18140-00-00

1

$24.09

In stock

12

WASHER, PLATE (30X)

90201-177G4-00

1
Out of stock

13

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

14

ARM, SHIFT

1RC-18112-00-00

1

$34.05

In stock

15

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

16

BEARING

93317-11295-00

—

$38.97

In stock

17

SHIFT PEDAL ASSY

1RC-18110-00-00

—

$101.37

In stock

18

COVER, SHIFT PEDAL

5EB-18113-00-00

—

$7.12

In stock

19

ROD, SHIFT

3VD-18115-00-00

—

$26.08

In stock

20

NUT (2H9)

90170-06228-00

—

$5.20

In stock

21

NUT(650)

95380-06700-00

—

$6.17

In stock

22

JOINT, ROD 1

5VX-18116-00-00

—

$60.18

In stock

23

COVER, DUST

5VX-18154-00-00

—

$5.11

In stock

24

COLLAR

90387-06322-00

—

$5.86

In stock

25

BOLT, BUTTON HEAD

92012-06020-00

—

$6.28

In stock
