2025 Yamaha MT07 (MT07SL) Headlight Diagram

← All diagrams

Find the part on the Headlight diagram for your 2025 Yamaha MT07 (MT07SL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

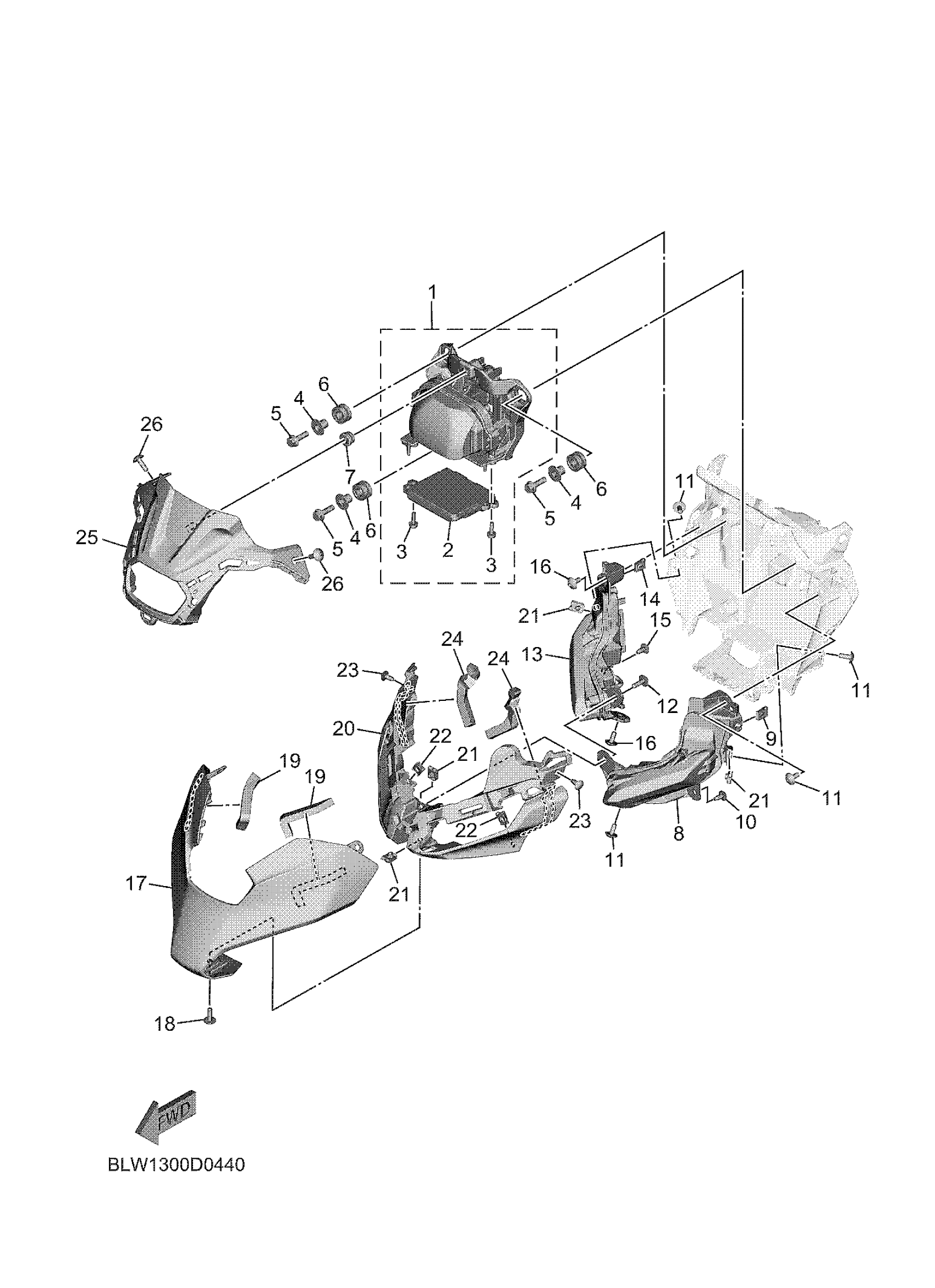

2025 Yamaha MT07 (MT07SL) Headlight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HEADLIGHT ASSY

BME-84300-00-00

1

$448.99

In stock

2

LIGHT CONTROL UNIT

BME-85490-00-00

1

$343.77

In stock

3

SCREW, SPECIAL

2PW-84192-00-00

1

$2.57

In stock

4

COLLAR

90387-06161-00

1

$6.25

In stock

5

BOLT, FLANGE

95817-06020-00

1

$2.69

In stock

6

DAMPER

4XV-83513-00-00

1

$6.42

In stock

7

GROMMET

90480-10003-00

1

$6.28

In stock

8

PILOT LIGHT ASSY 1

BLW-84301-00-00

—

$181.65

In stock

9

NUT, SPRING(1YT)

90183-05042-00

1
Out of stock

10

SCREW, TRUSS TAP.

97707-50012-00

1

$3.15

In stock

11

BOLT

90111-05002-00

1

$5.18

In stock

12

BOLT,HEX. SOCKET BUTTON

90111-05034-00

1

$6.25

In stock

13

PILOT LIGHT ASSY 2

BLW-84302-00-00

1

$181.65

In stock

14

NUT, SPRING(1YT)

90183-05042-00

1
Out of stock

15

SCREW, TRUSS TAP.

97707-50012-00

1

$3.15

In stock

16

BOLT

90111-05002-00

1

$5.18

In stock

17

COVER, HEADLIGHT

BLW-2838E-00-P2

—

$78.17

In stock

18

BOLT,HEX. SOCKET BUTTON

90111-05021-00

—

$4.97

In stock

19

DAMPER, PLATE

90520-10023-00

—

$1.25

In stock

20

COVER, OUTER 1

BLW-23122-00-00

—

$24.45

In stock

21

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

22

NUT, SPRING(1YT)

90183-05042-00

1
Out of stock

23

SCREW, TRUSS TAP.

97707-50012-00

1

$3.15

In stock

24

DAMPER, PLATE

90520-10023-00

—

$1.25

In stock

25

COVER 1

BLW-84369-00-00

—

$18.37

In stock

26

BOLT,HEX. SOCKET BUTTON

90111-05021-00

—

$4.97

In stock
