2021 Yamaha MT07 (MT07ML) Front Master Cylinder Diagram

← All diagrams

Find the part on the Front Master Cylinder diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

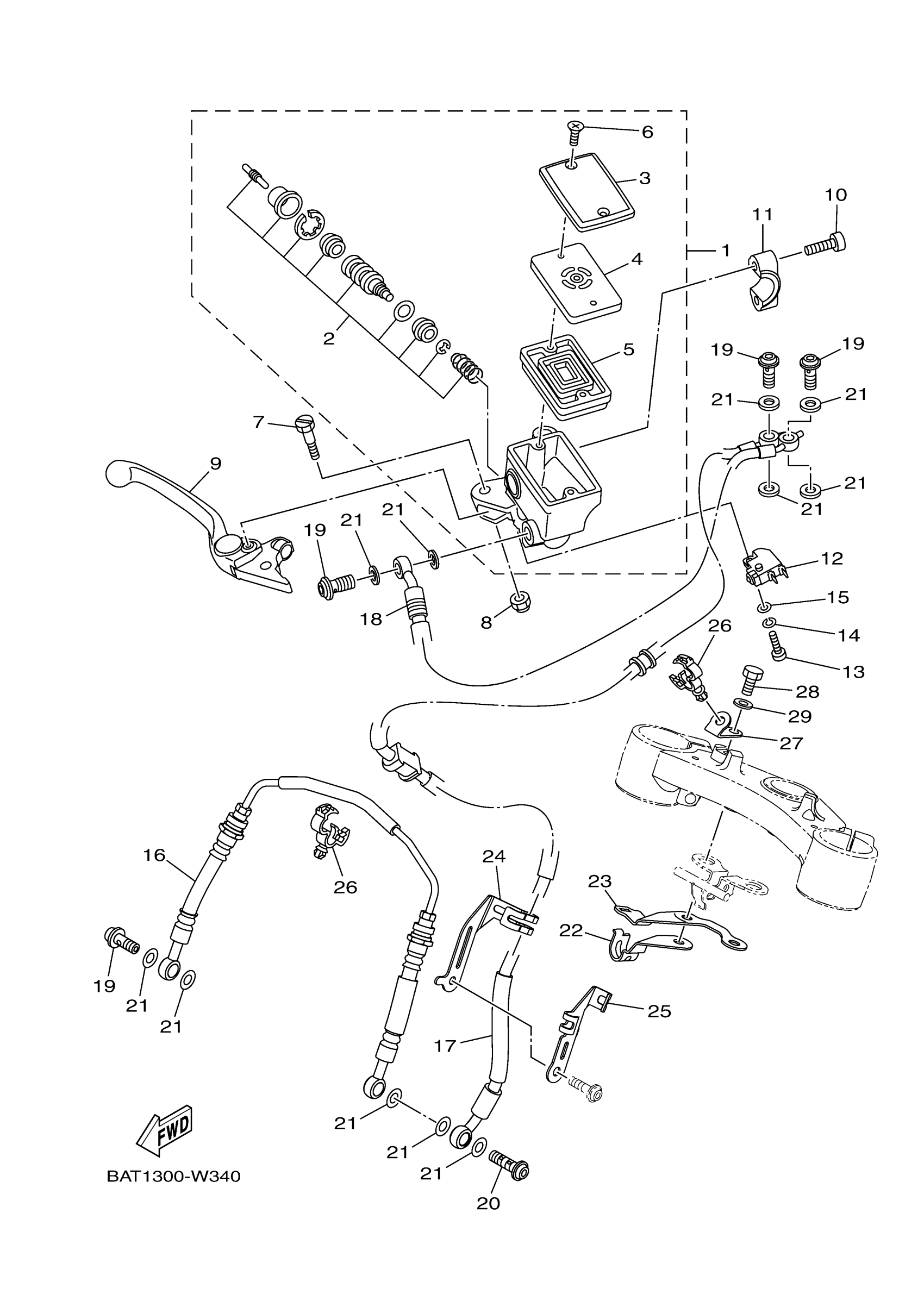

2021 Yamaha MT07 (MT07ML) Front Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MASTER CYLINDER SUB ASSY 2

1XB-2580A-00-00

1

$251.46

In stock

2

CYLINDER KIT, MAST

1WS-25807-00-00

1

$28.08

In stock

3

CAP, RESERVOIR

5VS-25852-00-00

—

$22.18

In stock

4

BUSH,DIAPHRAGM

5VS-25855-00-00

1

$14.25

In stock

5

GASKET, DIAPHRAGM

20S-25854-00-00

1

$22.57

In stock

6

SCREW

5VS-2589H-00-00

1

$3.38

In stock

7

BOLT, LEVER

5VS-2589F-00-00

1

$12.27

In stock

8

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

9

LEVER 2

B90-83922-00-00

1

$38.24

In stock

10

BOLT

5VS-26332-00-00

1

$3.92

In stock

11

BRACKET, MASTER CYLINDER

5VS-25867-00-00

1

$72.99

In stock

12

FRONT STOP SWITCH ASSY

1HP-83980-03-00

1

$29.98

In stock

13

SCREW, PAN HEAD

98511-04012-00

1
Out of stock

14

YBS67-4 WASHER, SPRING

92990-04100-00

1

$0.60

In stock

15

WASHER, PLAIN (646)

92990-04600-00

1

$0.92

In stock

16

HOSE, BRAKE 1

BAT-25872-00-00

—

$80.03

In stock

17

HOSE, BRAKE 2

BAT-25873-00-00

—

$109.98

In stock

18

HOSE, BRAKE 3

BAT-25874-00-00

—

$55.12

In stock

19

BOLT, UNION

90401-10172-00

—

$3.72

In stock

20

BOLT, UNION

90401-10042-00

—

$15.40

In stock

21

GASKET

90430-10005-00

—

$7.06

In stock

22

HOLDER, BRAKE HOSE 1

1XB-25875-00-00

—

$7.77

In stock

23

HOLDER, BRAKE HOSE

1WS-2587A-00-00

—

$5.20

In stock

24

HOLDER, BRAKE HOSE

BAT-25876-00-00

—

$10.97

In stock

25

HOLDER, BRAKE HOSE

BAT-25886-00-00

—

$11.15

In stock

26

CLAMP

90464-18002-00

—

$6.92

In stock

27

BRACKET

1WS-26296-00-00

—

$3.92

In stock

28

BOLT(4GV)

97017-05012-00

—

$6.17

In stock

29

WASHER(1RW)

92907-05600-00

—
Out of stock
