2025 Yamaha MT03 (MT03SL) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2025 Yamaha MT03 (MT03SL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

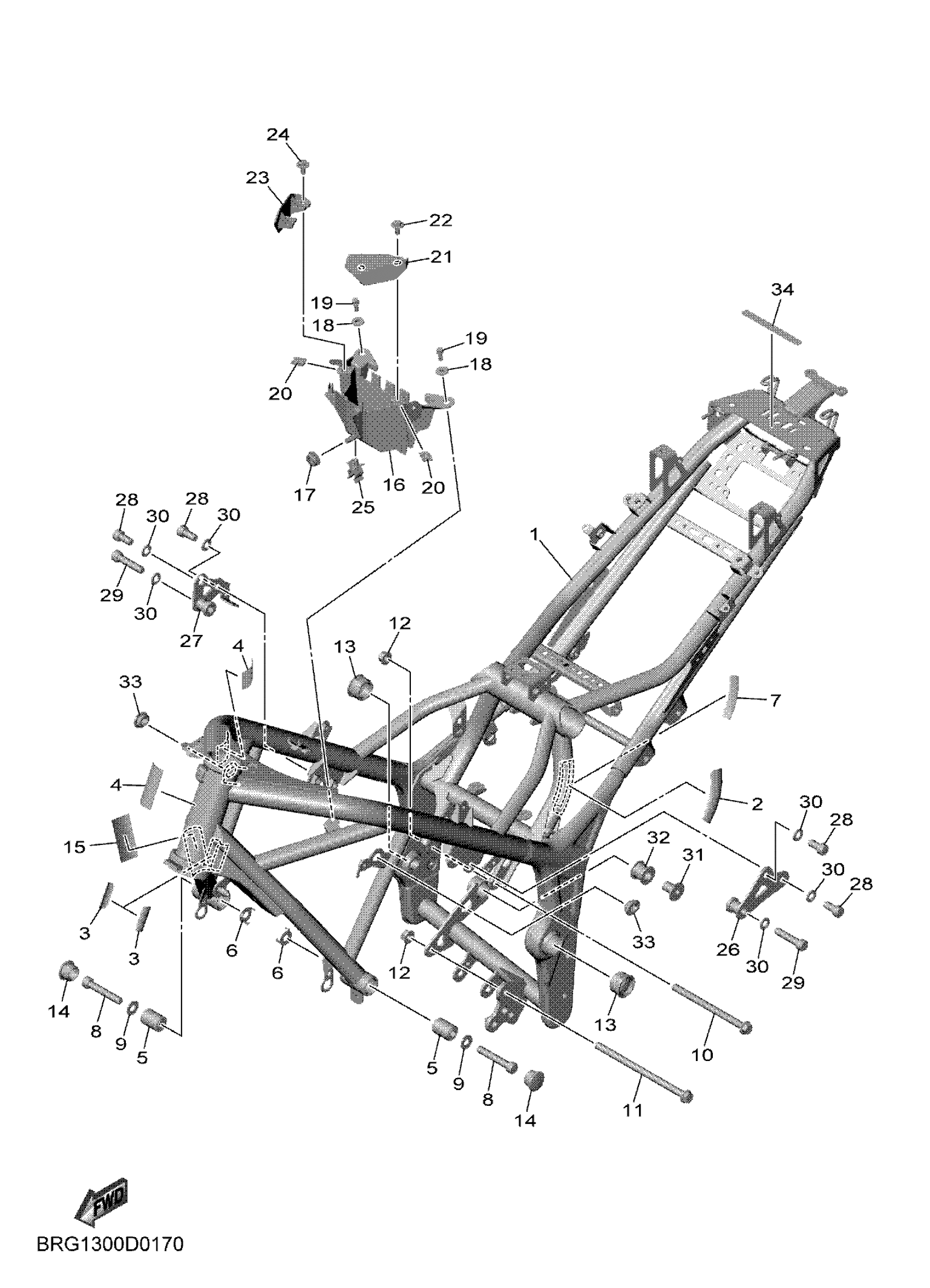

2025 Yamaha MT03 (MT03SL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

BRG-F1110-00-00

1
Out of stock

2

PROTECTOR

1WD-F1652-00-00

1

$3.57

In stock

3

PROTECTOR

1WD-F193A-00-00

1

$2.15

In stock

4

SEAL

5D9-F414G-00-00

1

$1.70

In stock

5

DAMPER

90388-10816-00

1

$22.32

In stock

6

PLATE 1

1WD-F191B-00-00

—

$6.43

In stock

7

SEAL 2

BK6-F414E-00-00

—

$2.46

In stock

8

BOLT, SOCKET

91317-10060-00

1

$6.57

In stock

9

WASHER, PLATE

90201-10854-00

—

$0.83

In stock

10

BOLT, FLANGE

90105-10889-00

1

$4.68

In stock

11

BOLT, FLANGE

90105-10891-00

1

$5.42

In stock

12

NUT (1S72,5C81)

90179-10805-00

—

$1.42

In stock

13

COVER

1WD-F135F-00-00

1

$2.48

In stock

14

PLUG

90338-23801-00

1

$1.07

In stock

15

SEAL

B04-F414G-00-00

1

$3.51

In stock

16

BOX

1WD-F1171-00-00

1

$6.58

In stock

17

GROMMET

90480-13014-00

—

$6.85

In stock

18

COLLAR

90387-07819-00

—

$2.62

In stock

19

BOLT, FLANGE DEEP RECESS

95E32-06014-00

—

$0.35

In stock

20

. NUT, SPRING

90183-06818-00

1

$0.75

In stock

21

COVER

BGJ-F117F-00-00

—
Out of stock

22

BOLT, WITH WASHER

90119-06209-00

—

$5.45

In stock

23

COVER 2

BGJ-F117M-00-00

—
Out of stock

24

BOLT, WITH WASHER

90119-06209-00

—

$5.45

In stock

25

CLAMP

90464-12015-00

—

$1.00

In stock

26

STAY 1

B1X-F122A-00-00

1
Out of stock

27

STAY 2

B04-F122B-00-00

—

$7.34

In stock

28

BOLT, SOCKET

91317-10020-00

—

$6.68

In stock

29

BOLT, SOCKET

91317-10045-00

—

$5.62

In stock

30

WASHER(6TA)

92907-10600-00

—
Out of stock

31

COLLAR

90387-08812-00

—

$5.35

In stock

32

DAMPER, FOOTREST 2

4XV-27424-00-00

—

$12.72

In stock

33

GROMMET(4DN)

90480-01558-00

—

$3.95

In stock

34

SEAL 2

2DS-F414E-00-00

—

$4.92

In stock
