2023 Yamaha MT-03 (MT03PL) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2023 Yamaha MT-03 (MT03PL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

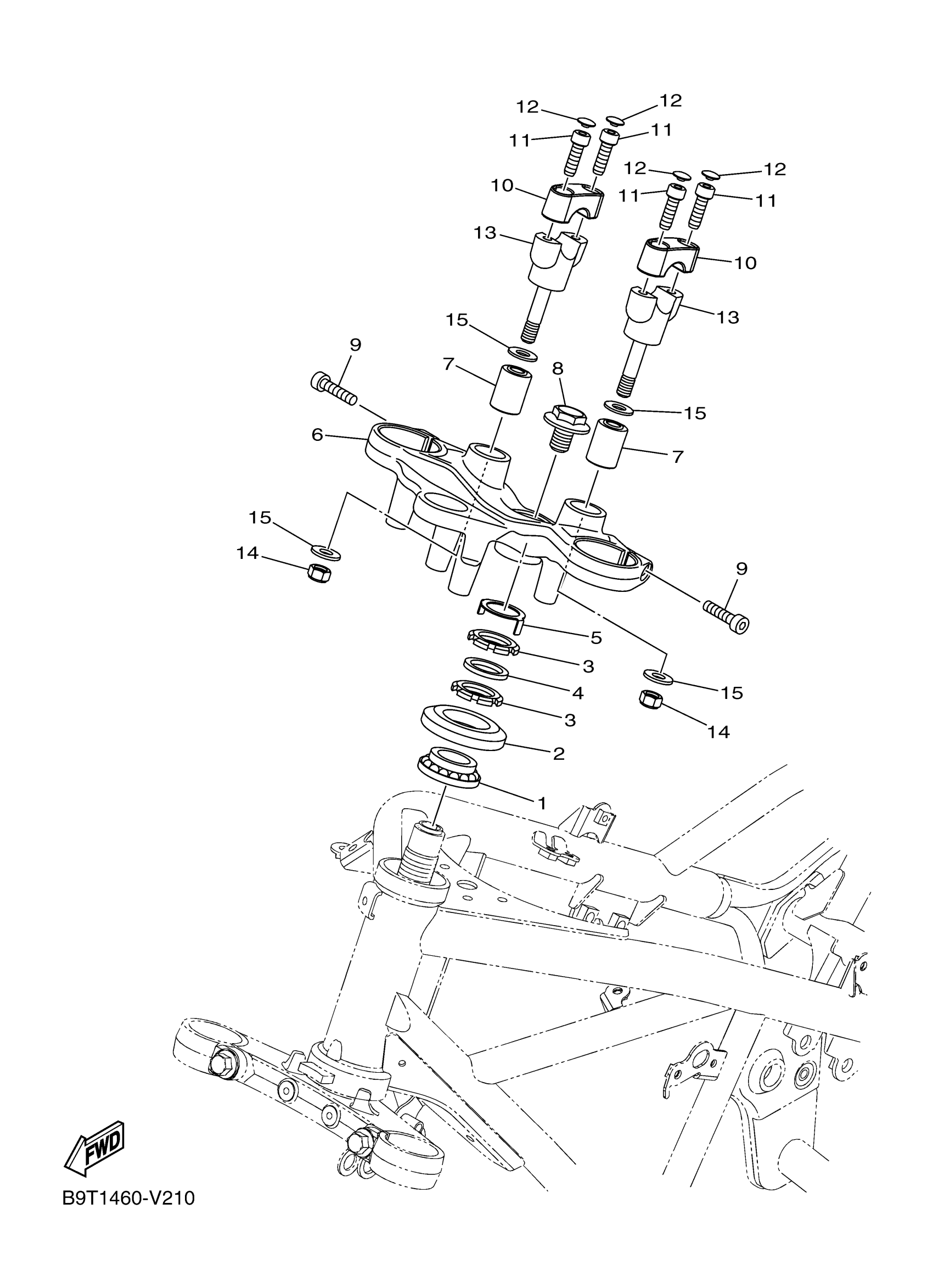

2023 Yamaha MT-03 (MT03PL) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BEARING(3FV)

93399-99931-00

1

$49.35

In stock

2

COVER, BALL RACE 2

5BP-F3416-10-00

1

$3.30

In stock

3

NUT(3XP)

90179-25615-00

1

$21.28

In stock

4

WASHER, PLATE (26H)

90202-26142-00

1

$8.06

In stock

5

WASHER, SPECIAL

5BP-F3418-00-00

1

$3.69

In stock

6

CROWN, HANDLE

B9T-F3435-00-00

1

$70.48

In stock

7

DAMPER

90388-10816-00

1

$22.32

In stock

8

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

9

BOLT, SOCKET

91317-08030-00

1

$6.17

In stock

10

HOLDER, HANDLE UPP

B04-F3441-00-P2

—

$11.87

In stock

11

BOLT, SOCKET

91317-08025-00

1

$6.25

In stock

12

PLUG

90338-06810-00

1

$2.10

In stock

13

HOLDER, HANDLE LOW

B9T-F3442-00-00

—

$19.79

In stock

14

NUT, U

95617-10100-00

1
Out of stock

15

WASHER, PLATE

90201-10074-00

1

$2.78

In stock
