2023 Yamaha MT-03 (MT03PL) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2023 Yamaha MT-03 (MT03PL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

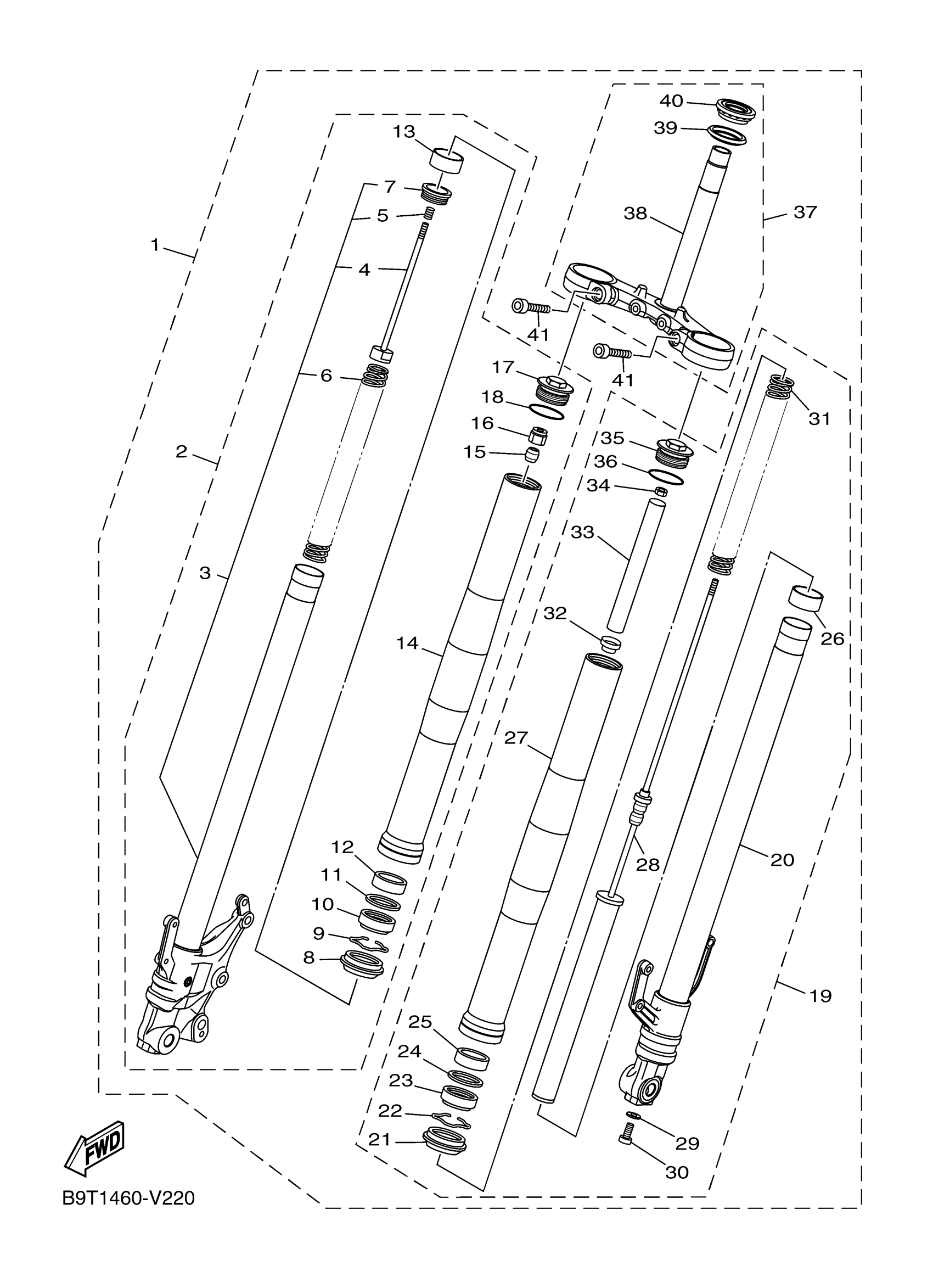

2023 Yamaha MT-03 (MT03PL) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY

B9T-F3100-10-00

1

$955.48

In stock

2

FRONT FORK ASSY (R

B9T-F3103-10-00

1

$394.91

In stock

3

INNER TUBE COMP.2

B9T-F3120-10-00

—

$219.86

In stock

4

ROD COMP. (BK61)

BK6-F330G-00-00

—

$25.55

In stock

5

1

$4.91

In stock

6

SPRING, FRONT FORK

B9T-F3141-00-00

—

$25.32

In stock

7

... CAP

BK6-F319U-00-00

1

$11.92

In stock

8

SEAL, DUST

B48-F3144-00-00

1

$24.54

In stock

9

RING, SNAP

3R4-23153-00-00

1

$7.51

In stock

10

OIL SEAL (BK61)

BK6-F3145-00-00

1

$7.12

In stock

11

WASHER, SPRING UPPER

31A-23149-31-00

1

$7.46

In stock

12

METAL, SLIDE

31A-23125-31-00

1

$30.35

In stock

13

PISTON, FRONT FORK (BK61)

BK6-F3171-00-00

1

$8.42

In stock

14

TUBE, OUTER (L.H)

B9T-F3126-00-00

—

$183.12

In stock

15

BUMP, STOP (BK61)

BK6-F332K-00-00

1

$7.00

In stock

16

NUT, SPECIAL (BK61)

BK6-F3393-00-00

—

$6.23

In stock

17

BOLT, CAP

BS7-F3111-00-00

—

$42.38

In stock

18

O-RING

4V4-23188-L1-00

—

$4.77

In stock

19

FRONT FORK ASSY (L

B9T-F3102-00-00

—

$441.62

In stock

20

INNER TUBE COMP.1

BS7-F3110-00-00

—

$168.63

In stock

21

SEAL, DUST

B48-F3144-00-00

1

$24.54

In stock

22

RING, SNAP

3R4-23153-00-00

1

$7.51

In stock

23

OIL SEAL (BK61)

BK6-F3145-00-00

1

$7.12

In stock

24

WASHER, SPRING UPPER

31A-23149-31-00

1

$7.46

In stock

25

METAL, SLIDE

31A-23125-31-00

1

$30.35

In stock

26

PISTON, FRONT FORK (BK61)

BK6-F3171-00-00

1

$8.42

In stock

27

TUBE, OUTER (L.H)

B9T-F3126-00-00

—

$183.12

In stock

28

CYLINDER COMP., FR

B9T-F3170-00-00

—

$173.85

In stock

29

GASKET

2BU-F3158-00-00

—

$3.65

In stock

30

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

—

$7.65

In stock

31

SPRING, FRONT FORK

B9T-F3141-00-00

—

$25.32

In stock

32

GUIDE, SPRING (BK61)

BK6-F3117-00-00

—

$4.86

In stock

33

SPACER

BS7-F3118-00-00

—

$5.48

In stock

34

NUT (BK61)

BK6-F3357-00-00

—

$2.40

In stock

35

BOLT, CAP

BS7-F3111-00-00

—

$42.38

In stock

36

O-RING

4V4-23188-L1-00

—

$4.77

In stock

37

UNDER BRACKET ASSY

BS7-F334M-00-00

—

$204.00

In stock

38

UNDER BRACKET COMP.

BS7-F3340-00-00

—

$143.34

In stock

39

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

40

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

41

BOLT,SOCKET

91317-10040-00

—

$3.91

In stock
