FRONT FORK

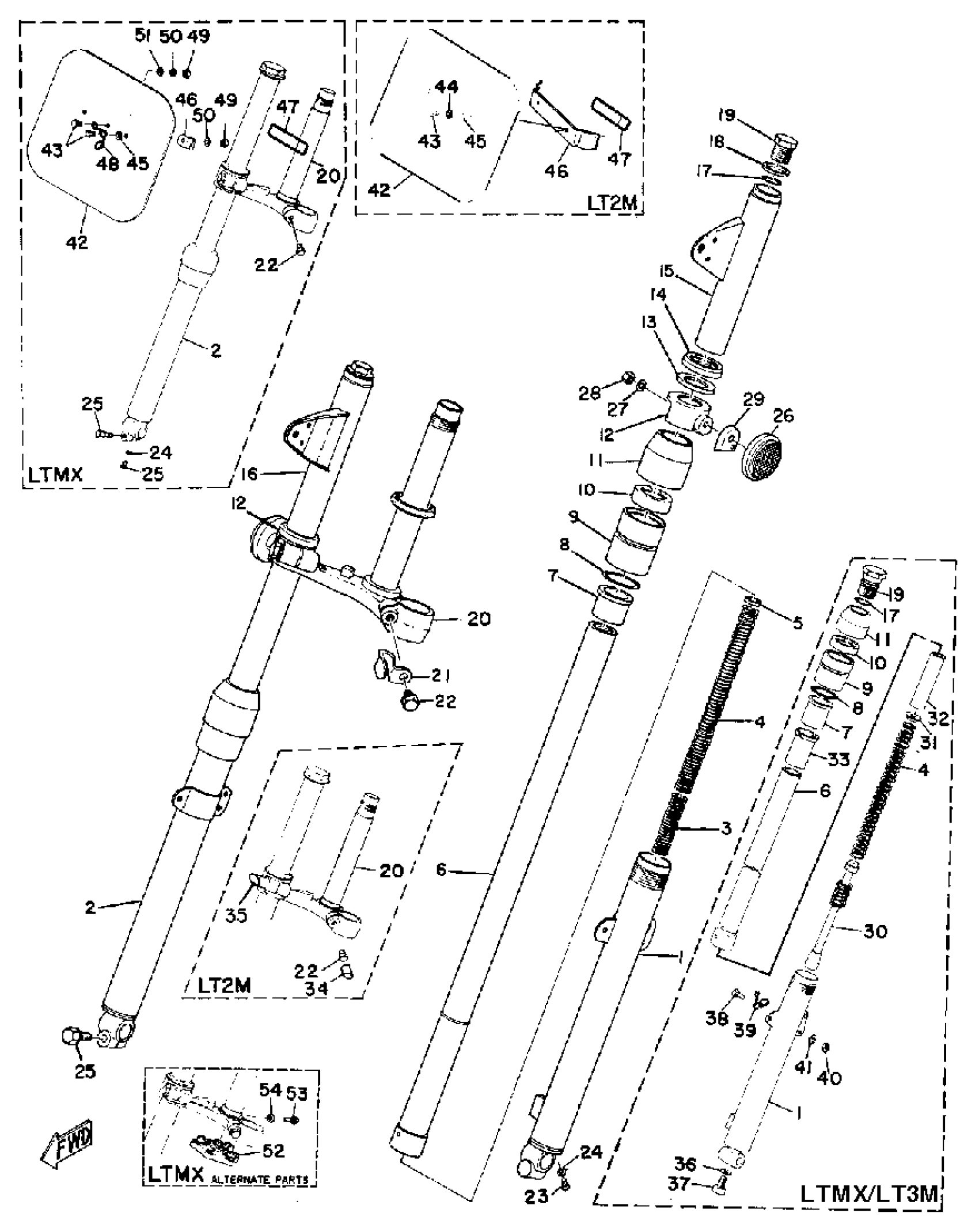

1973 Yamaha LT3MX (LT3MX) Front Fork Diagram
Find the part on the Front Fork diagram for your 1973 Yamaha LT3MX (LT3MX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
0
FRONT FORK ASSY
263-23101-02-35
0
FRONT FORK ASSY
305-23101-20-35
1
TUBE, OUTER 1
248-23126-00-35
1
TUBE, OUTER 1
276-23126-50-35
2
TUBE, OUTER 2
248-23136-00-35
2
TUBE, OUTER 2
276-23136-50-35
3
SPRING, REBOUND
276-23151-50-00
4
SPRING, FRONT FORK
276-23141-50-00
4
. SPRING, FRONT FORK
318-23141-00-00
5
WASHER, SPRING UPR
276-23149-50-00
6
TUBE, INNER 1
248-23124-01-00
6
TUBE, INNER 1
276-23124-50-00
7
METAL, SLIDE 1
137-23125-01-00
7
METAL,SLIDE 1
357-23125-90-00
8
. O-RING
122-23147-00-00
8
. O-RING
137-23147-00-00
9
OUTER NUT
193-23150-40-00
9
OUTER NUT
196-23150-41-00
11
. SEAL, DUST
276-23144-50-00
12
COVER, OUTER 1
277-23122-61-00
14
GUIDE, COVER LOWER
276-23116-50-00
15
COVER, UPPER 1
276-23121-50-R3
15
COVER, UPPER 1
276-23121-50-R3
16
COVER, UPPER 2
276-23131-50-R3
16
COVER, UPPER 2
276-23131-50-R3
17
PACKING(O-RING)
146-23114-00-00
17
GASKET
307-23114-00-00
18
WASHER
177-23112-00-00
18
. WASHER, CAP
276-23112-50-00
19
BOLT, CAP
2K5-23111-00-00
20
UNDER BRACKET
248-23340-51-33
20
UNDER BRACKET
305-23340-20-33
21
HOLDER, CABLE 1
256-23318-60-00
25
BOLT, WITH WASHER
90119-08010-00
26
. REFLECTOR, FRONT 1
341-85111-00-00
27
YBS67-5 WASHER, SPRING
92990-05100-00
29
COVER, REFLECTOR STAY
256-23162-60-00
30
CYLINDER, FRONT FORK
248-23170-01-00
31
SEAT, SPRING UPPER
248-23142-00-00
32
SPACER
248-23118-00-00
33
SPACER, OIL LOCK
248-23166-00-00
34
STAY, PLATE FTNG 1
263-21581-00-00
35
STAY, PLATE FTNG 2
263-21591-00-00
36
GASKET
214-23158-00-00
39
HOLDER, CABLE 2
318-23319-00-00
42
PLATE, NUMBER
263-23485-00-00
45
WASHER, PLATE
90201-06086-00
46
STAY, PLATE
263-23487-00-00
46
STAY, PLATE
318-23487-00-00
47
O-RING
93210-67057-00
47
O-RING (802)
93210-99103-00
48
HOLDER, CABLE 2
318-23319-00-00
