1972 Yamaha LT2M (LT2M) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1972 Yamaha LT2M (LT2M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

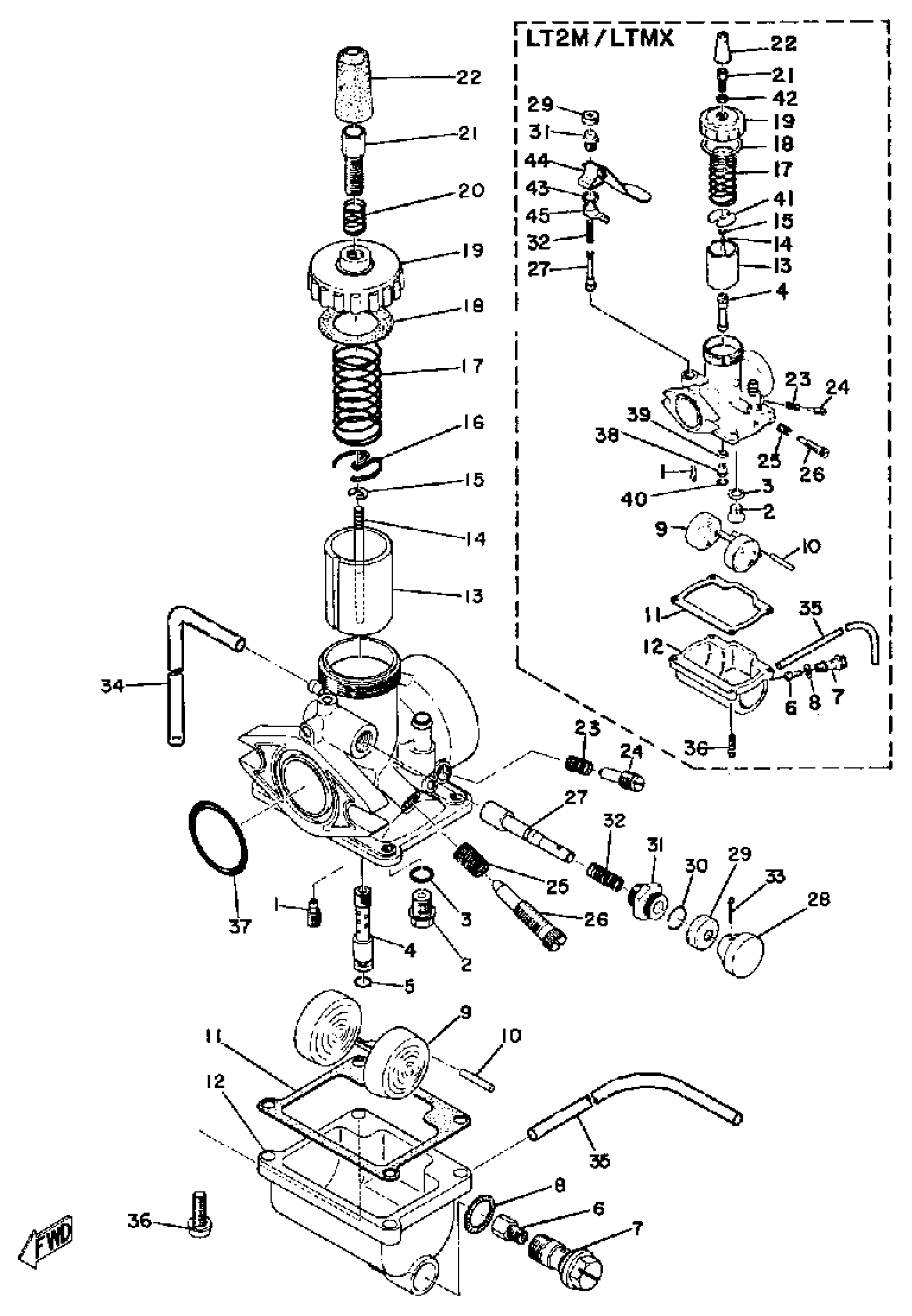

1972 Yamaha LT2M (LT2M) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

0

CARBURETOR ASSY 1

305-14101-00-00

1
Out of stock

0

CARBURETOR ASSY 1

335-14101-00-00

1
Out of stock

1

. JET, PILOT #40

193-14142-40-A1

1
Out of stock

1

JET, PILOT (# 25)

260-14142-25-00

1
Out of stock

2

NEEDLE VALVE SET

23L-14107-25-00

1
Out of stock

2

VALVE SEAT ASSY

353-14190-15-00

—

$36.18

In stock

3

WASHER, VALVE SEAT

127-14195-00-00

1

$6.40

In stock

3

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

4

NOZZLE, MAIN

261-14141-32-00

1
Out of stock

4

NOZZLE, MAIN

304-14141-26-00

1
Out of stock

5

O-RING

214-14147-00-00

1
Out of stock

6

JET, MAIN #110

137-14143-22-A0

1
Out of stock

6

. JET, MAIN #120

137-14143-24-00

1
Out of stock

6

JET, MAIN #130

137-14143-26-A0

1
Out of stock

6

JET, MAIN #160

137-14143-32-00

1

$8.02

In stock

6

JET, MAIN #170

137-14143-34-00

—

$6.51

In stock

6

JET, MAIN #180

137-14143-36-A1

—

$9.57

In stock

7

BOLT,BANJO

479-14166-00-00

1
Out of stock

8

GASKET

304-14198-00-00

—

$5.85

In stock

9

. FLOAT

156-14185-00-00

1
Out of stock

9

FLOAT

4NR-14185-00-00

—

$36.11

In stock

10

PIN, FLOAT

127-14186-00-00

—

$6.23

In stock

11

. GASKET, FLOAT CHAMBER

156-14184-00-00

1
Out of stock

11

GASKET,FLOAT CHAMBER

304-14184-00-00

—
Out of stock

12

BODY, FLOAT CHAMBER 1

304-14181-00-33

1
Out of stock

12

BODY, FLOAT CHAMBER 1

304-14181-70-33

1
Out of stock

13

VALVE, THROTTLE 1

204-14112-10-00

1
Out of stock

13

. VALVE, THROTTLE 1

304-14112-15-00

1
Out of stock

14

. NEEDLE

152-14116-15-00

1
Out of stock

14

NEEDLE

166-14116-13-00

—

$20.03

In stock

15

CLIP

3FA-14137-00-00

—

$6.80

In stock

16

. SEAT, SPRING

137-14136-00-00

1
Out of stock

17

SPRING, THROTTLE VALVE

248-14131-00-00

—
Out of stock

17

SPRING, THROTTLE VALVE

3X3-14131-00-00

—

$12.38

In stock

18

GASKET

193-14126-00-00

—

$5.35

In stock

18

GASKET

246-14126-00-00

—

$6.57

In stock

19

TOP, MIXING CHAMBER

193-14158-00-00

—
Out of stock

19

. TOP, MIXING CHAMBER

802-14158-00-00

1
Out of stock

20

SPRING, THROTTLE STOP

193-14133-00-00

1
Out of stock

21

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

21

SCREW,CABLE ADJ

193-14124-26-00

1
Out of stock

22

CAP

174-14169-01-00

1
Out of stock

23

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

23

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

24

AIR SCREW SET

22K-14104-00-00

—

$9.95

In stock

24

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

25

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

26

THROTTLE SCREW SET

23X-14103-00-00

—

$41.12

In stock

26

THROTTLE SCREW SET

40T-14103-00-00

—

$15.58

In stock

27

PLUNGER, STARTER

132-14171-00-00

—

$31.29

In stock

27

. PLUNGER, STARTER

304-14171-00-00

1
Out of stock

28

HOLDER

304-14261-00-00

—

$35.95

In stock

29

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

30

. CLIP, PLUNGER

152-14138-00-00

1
Out of stock

30

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

31

CAP, PLUNGER

132-14174-00-00

1
Out of stock

32

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

33

PIN, COTTER

91490-16020-00

1

$6.23

In stock

34

PIPE, AIR VENT

183-14197-01-00

—
Out of stock

35

PIPE

23F-14197-00-00

—

$24.11

In stock

36

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

37

O-RING

241-14147-00-00

—

$8.28

In stock

38

SETTER, NEEDLE JET

248-14145-01-00

1
Out of stock

39

WASHER,MAIN JET

137-14153-00-00

—
Out of stock

40

O-RING (371)

93210-04230-00

—
Out of stock

41

. STOPPER, CABLE

246-14132-00-00

1
Out of stock

42

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

43

WASHER, STARTER LVR

132-14179-00-00

1
Out of stock

44

LEVER, STARTER LH

248-14175-00-00

1
Out of stock

45

PLATE, STARTER LEVER

170-14178-00-00

1
Out of stock
