TRANS MISSION (MODEL E)

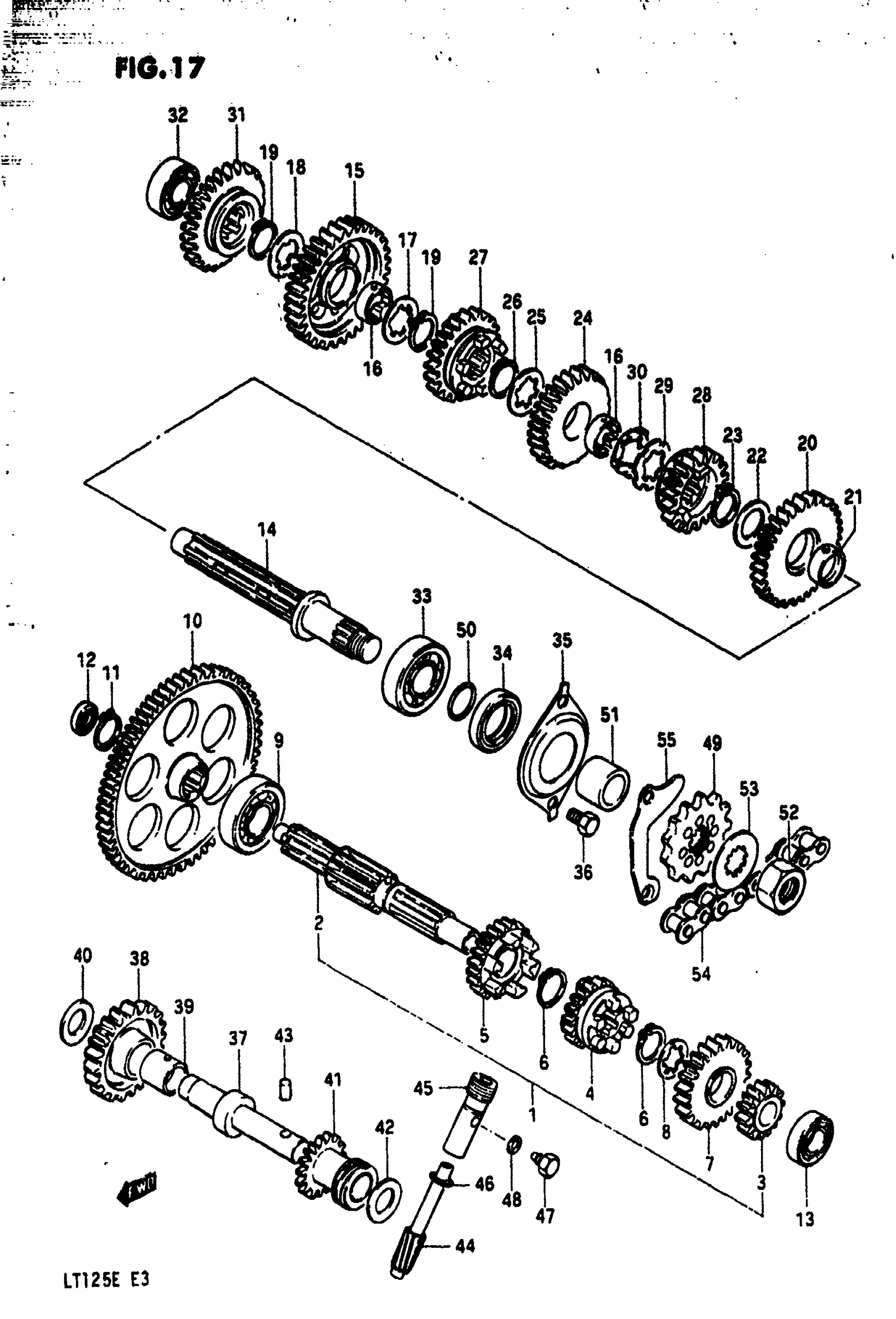

Suzuki LT125 (1984) TRANS MISSION (MODEL E) Diagram
#
1
COUNTER SHAFT ASSY | Includes Item(s) 2 - 8 This part replaces 24120-18910.
24120-18913
Unavailable
2
COUNTER SHAFT (NT:11) This part replaces 24100-18840.
24100-18841
Unavailable
3
GEAR, 2ND DRIVE (NT:15)
24221-18910
Unavailable
4
GEAR, 3RD DRIVE (NT:20) This part replaces 24231-18903.
24231-18905
Unavailable
5
GEAR, 4TH DRIVE (NT:23)
24240-18901
Unavailable
6
CIRCLIP
09380-20007
Unavailable
7
GEAR, 5TH DRIVE (NT:23)
24251-18910
Unavailable
8
WASHER
09167-20011
Unavailable
9
BEARING, DRIVE SHAFT LH This part replaces 08113-62040.
09262-20069
Unavailable
10
GEAR, PRIMARY DRIVEN (NT:71) This part replaces 21211-24300.
21211-24301
Unavailable
11
CIRCLIP, KICK START DRIVE GEAR This part replaces 08331-11209.
08331-3120A
Unavailable
12
OIL SEAL
09282-10005
Unavailable
13
BEARING, LH
08113-60020
Unavailable
14
DRIVE SHAFT This part replaces 24131-18910.
24131-18911
Unavailable
15
GEAR, 1ST DRIVEN (NT:39)
24311-18910
Unavailable
16
BUSH
24332-18910
Unavailable
17
LOCK WASHER (L)
09167-20022
Unavailable
18
LOCK WASHER (R)
09167-20016
Unavailable
19
CIRCLIP
09380-20007
Unavailable
20
GEAR, 2ND DRIVEN (NT:35)
24321-18910
Unavailable
21
BUSH
09300-20033
Unavailable
22
WASHER
08211-20301
Unavailable
23
CIRCLIP
09380-20007
Unavailable
24
GEAR, 3RD DRIVEN (NT:30)
24331-18910
Unavailable
25
LOCK WASHER
09167-20022
Unavailable
26
CIRCLIP
09380-20007
Unavailable
27
GEAR, 4TH DRIVEN (NT:27)
24341-18902
Unavailable
28
GEAR, 5TH DRIVEN (NT:21) This part replaces 24351-18903.
24351-18904
Unavailable
29
LOCK WASHER
09167-20015
Unavailable
30
LOCK WASHER
09169-20003
Unavailable
31
GEAR, REVERSE DRIVEN
24571-18901
Unavailable
32
BEARING, RH
08123-62027
Unavailable
33
BEARING, DRIVE SHAFT LH This part replaces 08113-62040.
09262-20069
Unavailable
34
OIL SEAL
09283-27010
Unavailable
35
RETAINER
24751-18900
Unavailable
36
BOLT This part replaces 01107-06108.
01500-06107
Unavailable
37
SHAFT, REVERSE IDLER
24550-24400
Unavailable
38
GEAR, REVERSE IDLER
24561-18910
Unavailable
39
BUSH
09300-17010
Unavailable
40
WASHER, GOVERNOR THRUST This part replaces 08211-15281.
09181-15223
Unavailable
41
GEAR, ODOMETER DRIVE This part replaces 26460-24300.
26460-24301
Unavailable
42
SHIM, CAM CHAIN IDLER,T:1.0 This part replaces 08211-15241.
09181-15166
Unavailable
43
PIN This part replaces 06211-04103.
04221-04109
Unavailable
44
GEAR, ODO METER DRIVEN
26471-24200
Unavailable
45
SLEEVE
26481-24200
Unavailable
46
O RING
09280-10001
Unavailable
47
BOLT (6X10) This part replaces 09135-06002.
09135-06501
Unavailable
48
WASHER
09168-06004
Unavailable
49
SPROCKET, ENGINE (NT:13)
27511-41701
Unavailable
50
O RING
09280-20001
Unavailable
51
SPACER
09180-20081
Unavailable
52
NUT
09140-16017
Unavailable
53
LOCK WASHER
09167-20012
Unavailable
54
CHAIN, DRIVE (428VX90LE)
27600-18910
Unavailable
55
PLATE
27641-18900
Unavailable
