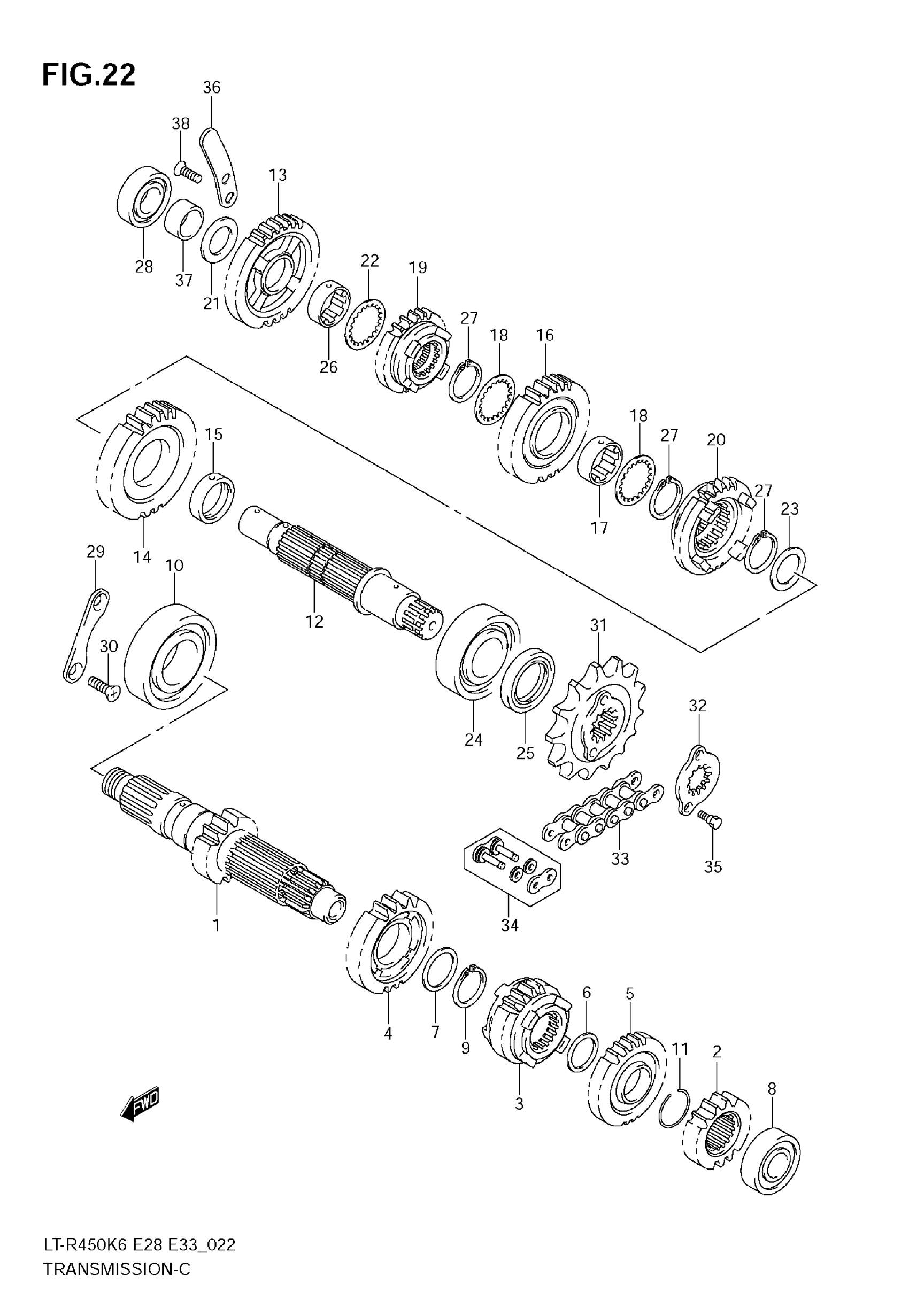

Suzuki LT-R450 (2009) TRANSMISSION (MODEL K6/K7) Diagram

#

Description
Price

1

SHAFT, COUNTER (NT:13)

24120-45G00

Unavailable

2

GEAR, 2ND DRIVE (NT:17)

24221-45G00

$115.32

3

GEAR, 3RD DRIVE (NT:21)

24231-45G00

$127.03

4

GEAR, 4TH DRIVE (NT:21)

24241-45G00

$112.62

5

GEAR, 5TH DRIVE (NT:23)

24251-45G00

$96.21

6

WASHER, 5TH (22X28X1.0)

09181-22139

$3.48

7

WASHER, 4TH (25X32X1.0)

09181-25139

$3.32

8

BEARING, CNTR SHAFT LH | 17X40X12

09262-17027

$35.28

9

SNAP RING

09380-25003

$3.04

10

BEARING, CNTR SHAFT RH | 25X52X14

09262-25124

$37.54

11

CIRCLIP, 2ND DRIVE

09381-24001

$2.76

12

DRIVE SHAFT

24130-45G01

$215.13

13

GEAR, 1ST DRIVEN (NT:27)

24311-45G00

$115.25

14

GEAR, 2ND DRIVEN (NT:28)

24321-45G00

$119.72

15

BUSH, 2ND DRIVEN

24322-35F00

$20.63

16

GEAR, 3RD DRIVEN (NT:28)

24331-45G00

$117.02

17

BUSH, 3RD DRIVEN

24332-17E20

$39.02

18

WASHER, 3RD DRIVEN

24333-02F00

$4.99

19

GEAR, 4TH DRIVEN (NT:23)

24341-45G00

$119.77

20

GEAR, 5TH DRIVEN (NT:21)

24351-45G00

$131.98

21

WASHER, 1ST DRIVEN RH | 20X34X1.0

09181-20251

$2.79

22

WASHER, 1ST DRIVEN LH | 22X34X1.0

09181-22223

$3.12

23

WASHER, 2ND DRIVEN | 27X36X1.0

09160-27008

$3.68

24

BEARING, DRIVE SHAFT LH | 25X62X17

09262-25125

$59.09

25

SEAL, DRIVE SHAFT OIL | 25X38X6

09283-25086

$41.96

26

BUSH, 1ST DRIVEN GEAR

09300-22008

$14.82

27

CIRCLIP, 2ND/3RD DRIVEN

09380-27006

$2.73

28

BEARING, DRIVE SHAFT RH | 20X42X12

09262-20106

$29.35

29

RETAINER, COUNTER SHAFT RH

24741-05G00

$5.99

30

SCREW (6X12)

09126-06011

$2.03

31

SPROCKET, ENGINE (NT:14)

27511-07G00

$30.20

32

PLATE, SPROCKET

27512-07G00

$4.03

33

CHAIN ASSY (RK520SM0Z10S,96L)

27600-43B20-096

$118.52

34

JOINT SET | OPT

27620-43B20

$21.10

35

BOLT

09111-06039

$6.02

36

RETAINER, KICK IDLE

26264-45G00

Unavailable

37

SPACER (20X16X14)

09180-20059

$7.55

38

SCREW, KICK IDLE

02122-0616A

$1.49
