2007 Suzuki LT-F500F Carrier Diagram

← All diagrams

Find the part on the Carrier diagram for your 2007 Suzuki LT-F500F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

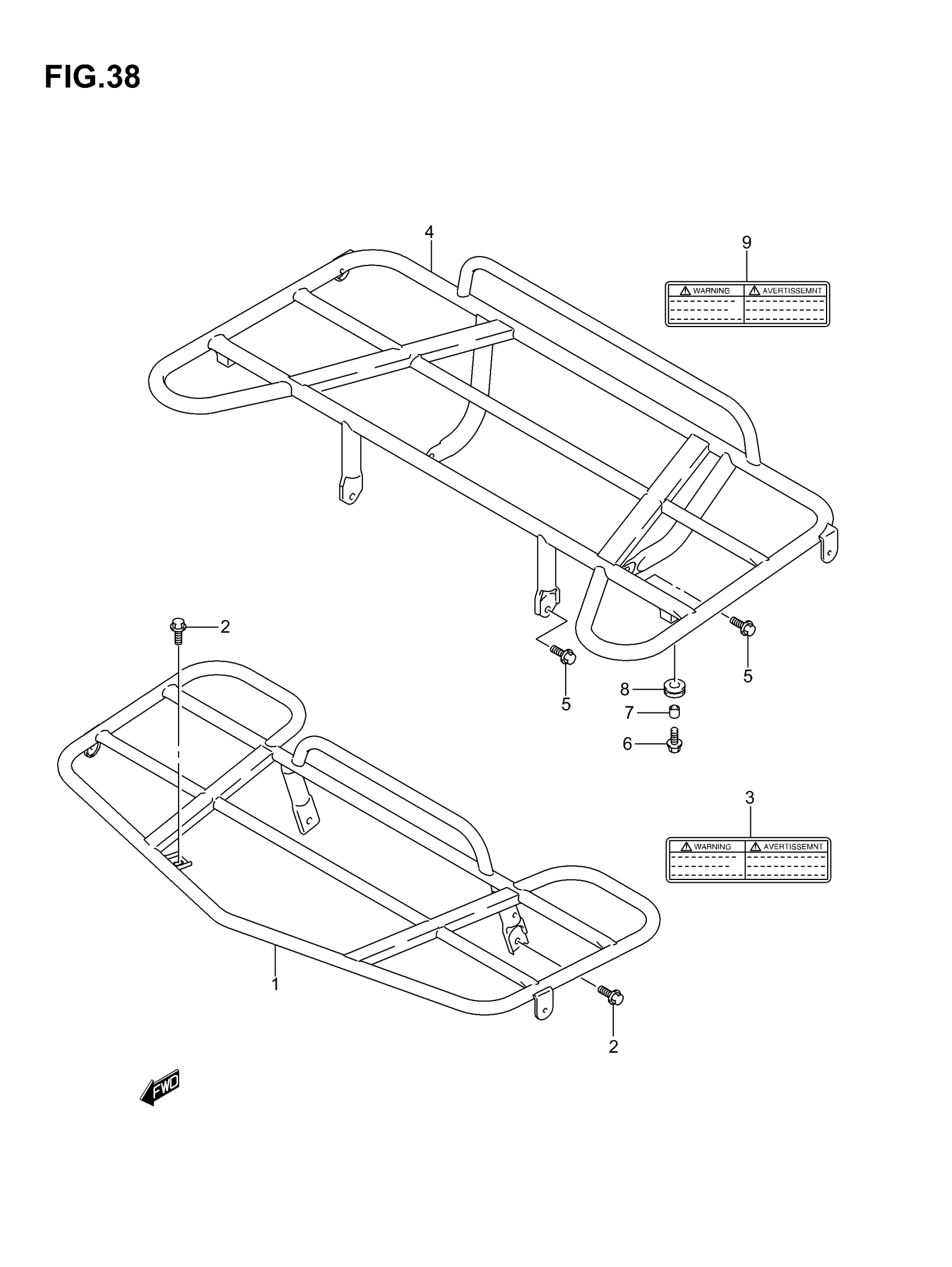

2007 Suzuki LT-F500F Carrier Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARRIER, FRONT | MODEL K4/K5 E33 This part replaces 46410-03G00-019.

46400-03GD0-YSN

1
Out of stock

1

CARRIER, FRONT | MODEL K6 E33 This part replaces 46410-03G40-YH5.

46400-03GD0-YSN

1
Out of stock

1

CARRIER, FRONT (BLACK) | MODEL K4/K5 E28

46410-03G10-019

1
Out of stock

1

CARRIER, FRONT (BLACK) | MODEL K6 E28

46410-03G50-YH5

—
Out of stock

1

CARRIER, FRONT | MODEL K7 This part replaces 46400-03GD0-YH5.

46400-03GD0-YSN

1
Out of stock

1

CARRIER, FRONT (SILVER) | MODEL K7 E28 FOR 4YX

46400-03GD0-YFS

1
Out of stock

2

BOLT This part replaces 01550-08203.

01550-0820A

4
Out of stock

3

LABEL,FRONT CAR | E33 This part replaces 68381-19B00.

68381-19B01

1
Out of stock

3

LABEL,WARNING F | E28 This part replaces 68381-19B20.

68381-19B21

1
Out of stock

4

CARRIER, REAR | MODEL K4/K5 E33 This part replaces 46310-03G00-019.

46300-03GD0-YSN

1
Out of stock

4

CARRIER, REAR | MODEL K6 E33 This part replaces 46310-03G40-YH5.

46300-03GD0-YSN

1
Out of stock

4

CARRIER, REAR (BLACK) | MODEL K4/K5 E28

46310-03G10-019

1
Out of stock

4

CARRIER, REAR (BLACK) | MODEL K6 E28

46310-03G50-YH5

—
Out of stock

4

CARRIER, REAR | MODEL K7 This part replaces 46300-03GD0-YH5.

46300-03GD0-YSN

1
Out of stock

4

CARRIER, REAR (SILVER) | MODEL K7 E28 FOR 4YX

46300-03GD0-YFS

1
Out of stock

5

BOLT (8X16) This part replaces 09103-08283.

09103-08570

6
Out of stock

6

BOLT, LOWER

09116-06147

2
Out of stock

7

SPACER

09180-06120

2
Out of stock

8

CUSHION

09320-11008

2
Out of stock

9

LABEL,REAR CARR | E33 This part replaces 68391-19B00.

68391-19B01

1
Out of stock

9

LABEL, REAR CARRIER (FRENCH) | E28

68391-19B20

1
Out of stock
