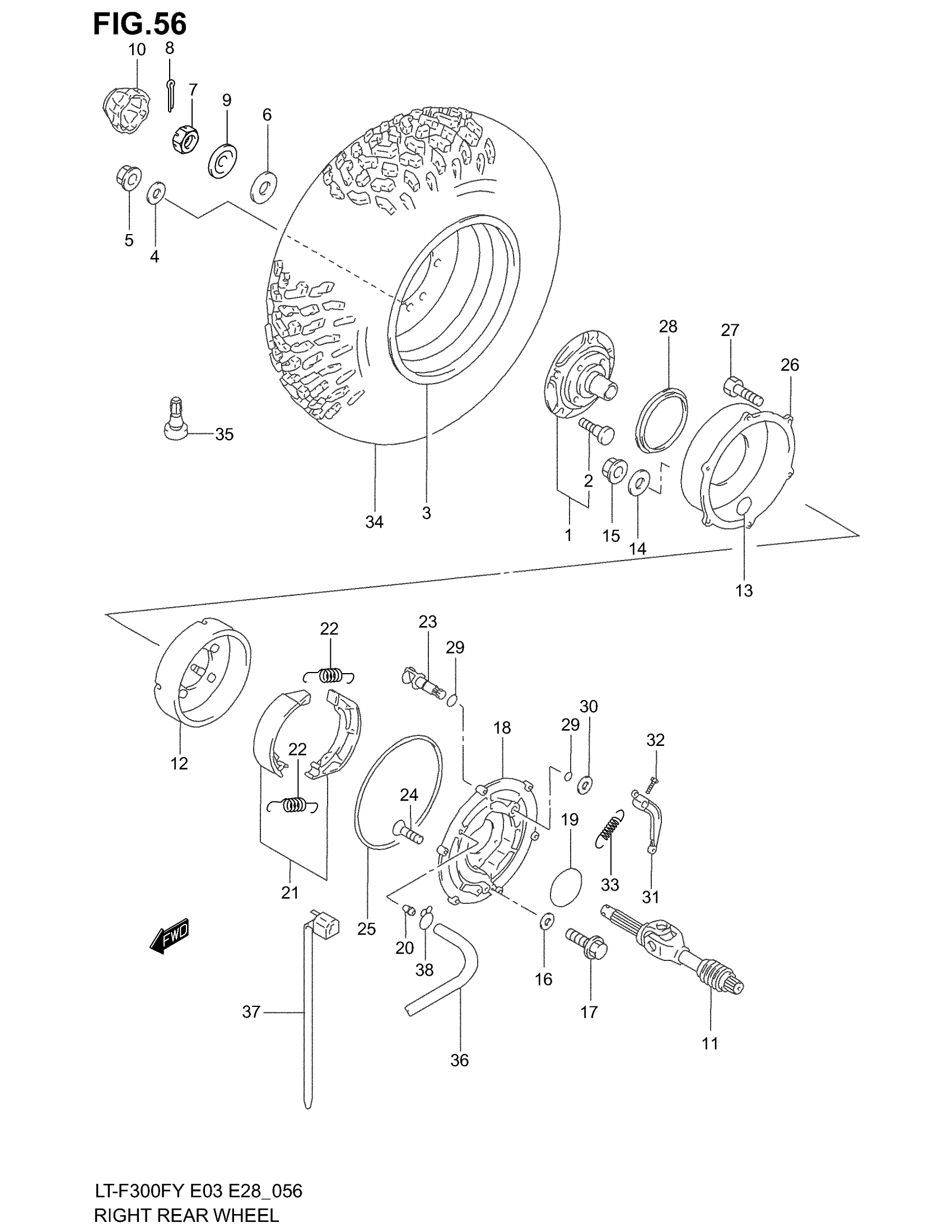

Suzuki LT-F300F (2002) RIGHT REAR WHEEL Diagram

#

Description
Price

1

HUB, REAR RH | MODEL X/Y This part replaces 64110-39D20.

64110-39D40

$498.93

1

HUB, REAR RH | MODEL K1/K2; Includes Item(s) 2

64110-39D40

$498.93

2

BOLT (10X24.5)

09119-10062

$3.07

3

RIM COMP,REAR W This part replaces 65310-19B81-12R.

65310-19B90-PBV

$478.77

4

WASHER, WHEEL

09160-10126

$2.12

5

NUT This part replaces 08316-10103.

08316-1010B

$2.66

6

WASHER

09164-18004

$3.76

7

NUT, HUB

09141-18008

$8.37

8

PIN, COTTER This part replaces 04111-40408.

04111-4040A

$1.49

9

HOLDER, CAP

64726-19B00

$3.31

10

CAP, WHEEL CENTER

54725-39D00

$14.76

11

AXLE, REAR

64710-39D00

$386.71

12

DRUM, BRAKE

64120-39D00

$336.85

13

O RING (ID:9.8,D:1.90)

09280-10016

$3.37

14

WASHER, KNUCKLE END This part replaces 08322-01103.

08322-0110A

$1.84

15

NUT This part replaces 08319-31103.

08319-3110A

$2.73

16

WASHER, DRAIN PLUG

09161-10007

$1.72

17

PLUG, DRAIN

09247-10008

$1.97

18

PANEL, BRAKE ANCHOR

64210-39D00

$375.05

19

O RING, PANEL (ID:69.5,D:2.00)

09280-70010

$3.72

20

UNION

09364-12002

Unavailable

21

SHOE SET, BRAKE

64400-41810

$62.17

22

SPRING, SHOE

55420-30000

$4.48

23

CAM, REAR BRAKE

64440-39D01

$25.27

24

BOLT, PANEL (8X18)

09120-08015

$3.72

25

O RING, PANEL (ID:210,D:4.0)

64124-39D10

$50.03

26

COVER, REAR BRAKE

64123-39D00

Unavailable

27

BOLT This part replaces 01550-06163.

01550-0616A

$1.97

28

DUST SEAL, DRUM (108X130X13)

64124-39D01

$165.58

29

O RING (15.9X19.7X2)

64443-18A00

$1.98

30

WASHER

09160-16003

$2.92

31

LEVER, CAM

64451-39D00

Unavailable

32

BOLT This part replaces 01550-06253.

01550-0625A

$1.97

33

SPRING

09443-14046

$6.46

34

TIRE,REAR,AT25X This part replaces 65110-19B90.

65110-19BA0

Unavailable

35

VALVE ASSY, WHEEL RIM, TR412

43130-24A00

$8.85

36

HOSE,11X15X2000 | L:2000!1020 MODEL X/Y This part replaces 09352-11153-00B.

09352-11154-00B

$48.35

36

HOSE | L:2000!600 MODEL K1/K2 This part replaces 09352-11153-600.

09352-11154-600

$13.05

37

CLAMP, BREATHER HOSE (L:125)

09407-14403

$2.26

38

CLIP, HOSE

09401-14301

$2.35
