2001 Suzuki LT-F250 Front Fender Diagram

← All diagrams

Find the part on the Front Fender diagram for your 2001 Suzuki LT-F250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

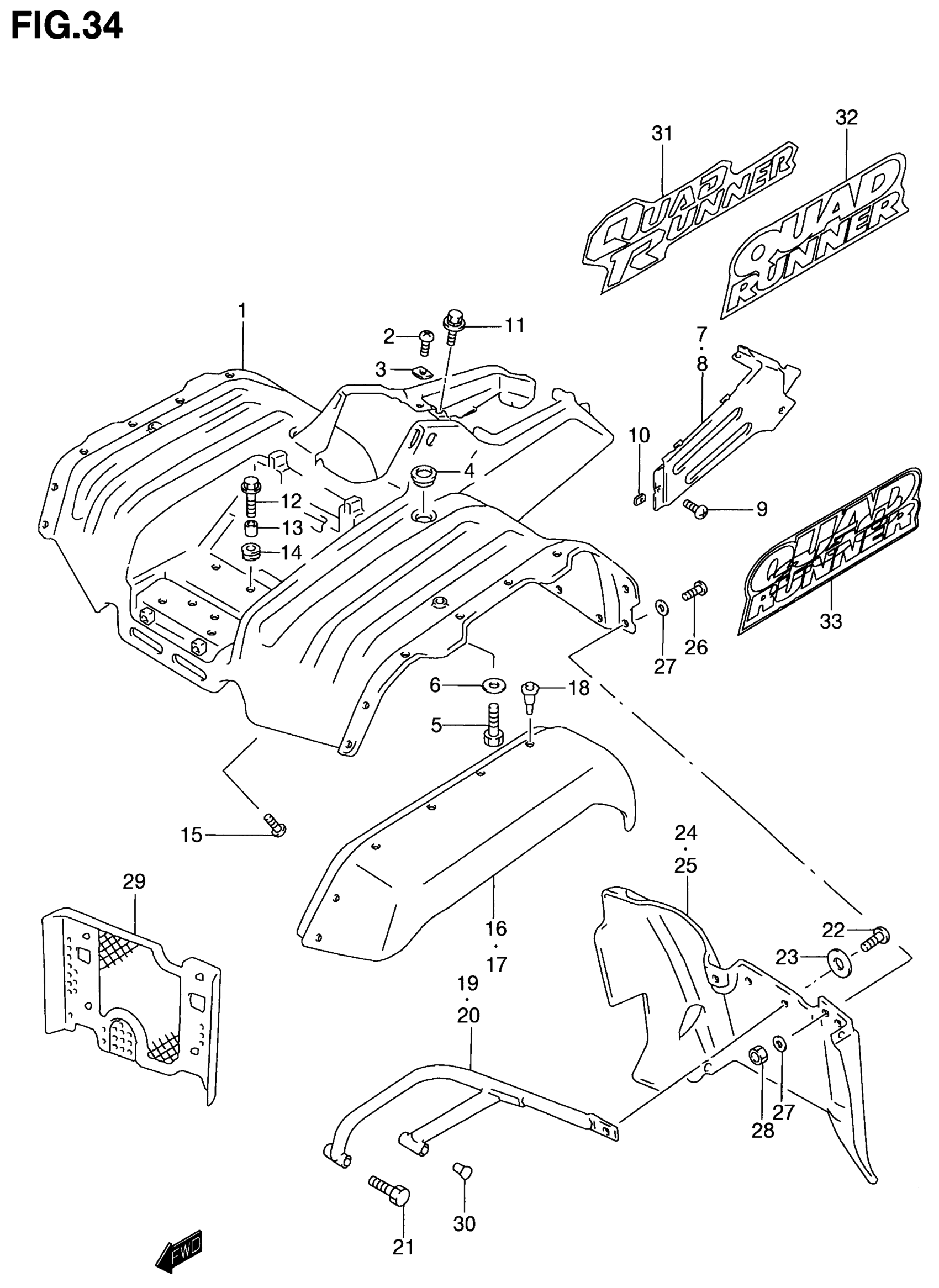

2001 Suzuki LT-F250 Front Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT (RED)

53111-39DA0-Y9P

1
Out of stock

2

10

$2.10

In stock

3

NUT

09148-05038

10
Out of stock

4

2

$3.83

In stock

5

2

$2.42

In stock

6

WASHER

09169-06041

2

$2.35

In stock

7

1

$169.54

In stock

8

1

$142.71

In stock

9

4

$2.10

In stock

10

NUT

09148-05038

4
Out of stock

11

BOLT, UPPER

09118-06019

4

$2.92

In stock

12

BOLT, FRONT

09116-06025

2

$2.64

In stock

13

SPACER

09180-06120

2

$2.48

In stock

14

CUSHION

09320-11008

2

$2.78

In stock

15

2

$3.18

In stock

16

MUDGUARD, RH (BLACK)

53331-39DA0-291

1

$103.72

In stock

17

MUDGUARD, LH (BLACK)

53332-39DA0-291

1

$101.80

In stock

18

CLIP

09409-07333

22
Out of stock

19

BRACE, RH

53210-39DA0

1
Out of stock

20

BRACE, LH

53240-39DA0

1
Out of stock

21

4

$2.92

In stock

22

SCREW, MUD FLAP

09139-05037

2

$2.23

In stock

23

WASHER

09160-08123

2

$2.18

In stock

24

MUD FLAP, RH (BLACK)

53311-39DA0-291

1

$144.57

In stock

25

MUD FLAP, LH (BLACK)

53312-39DA0-291

1

$144.57

In stock

26

SCREW

09136-05038

4

$2.93

In stock

27

WASHER

09160-05046

6
Out of stock

28

6

$2.40

In stock

28

NUT | MODEL K1

09159-05043

6

$2.40

In stock

29

GUARD, MUFFLER FRONT

53310-20B12

1

$103.77

In stock

30

PLUG, BRACE | OPT

09250-10006

4

$2.58

In stock

31

EMBLEM | MODEL X

68151-39DC0-L9P

2
Out of stock

32

EMBLEM | MODEL Y

68151-39DE0-M0H

2
Out of stock

33

EMBLEM | MODEL K1

68151-39DL0-EC1

2
Out of stock
